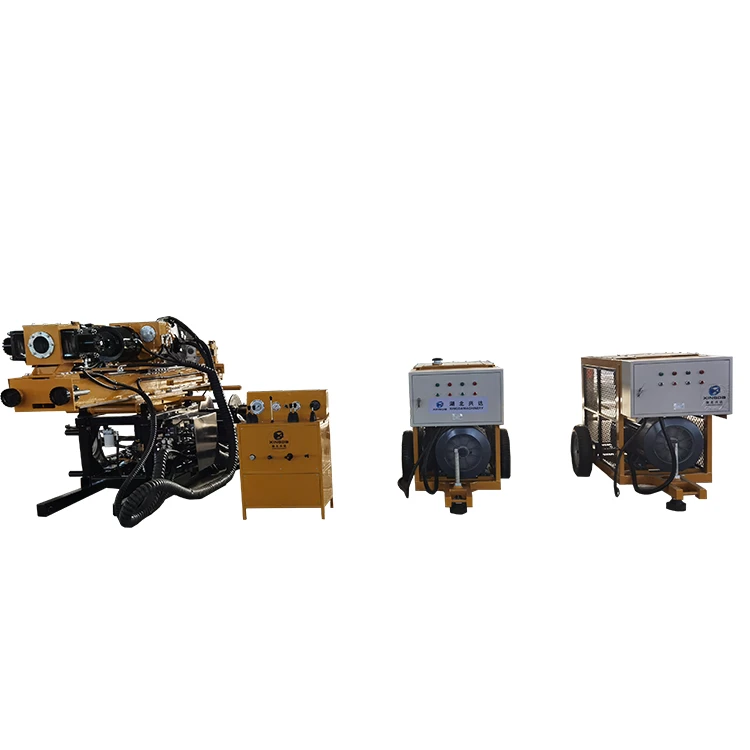

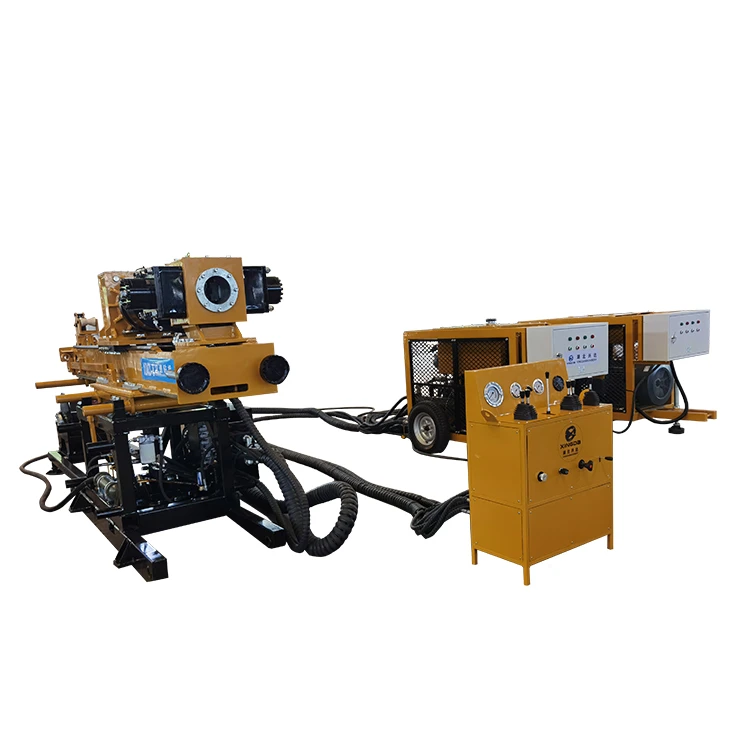

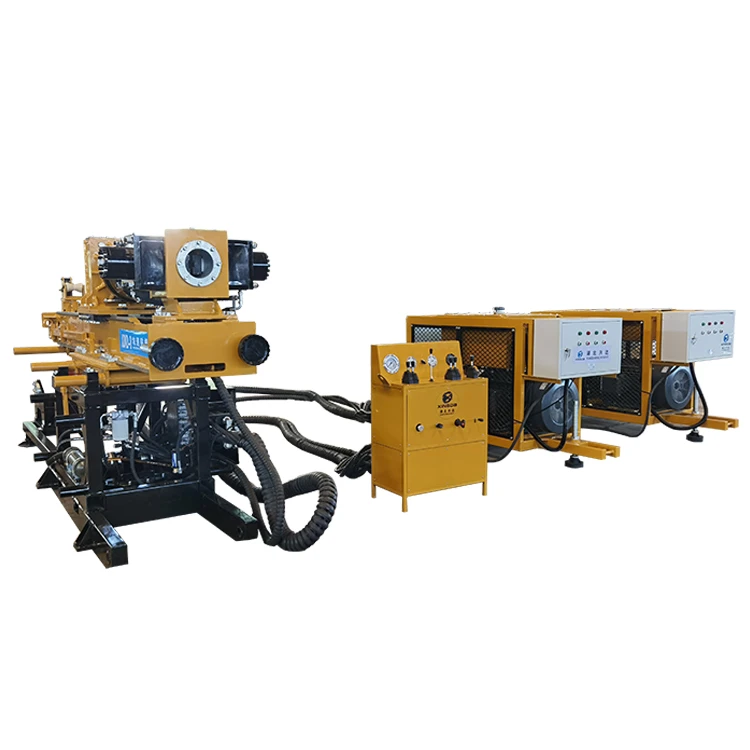

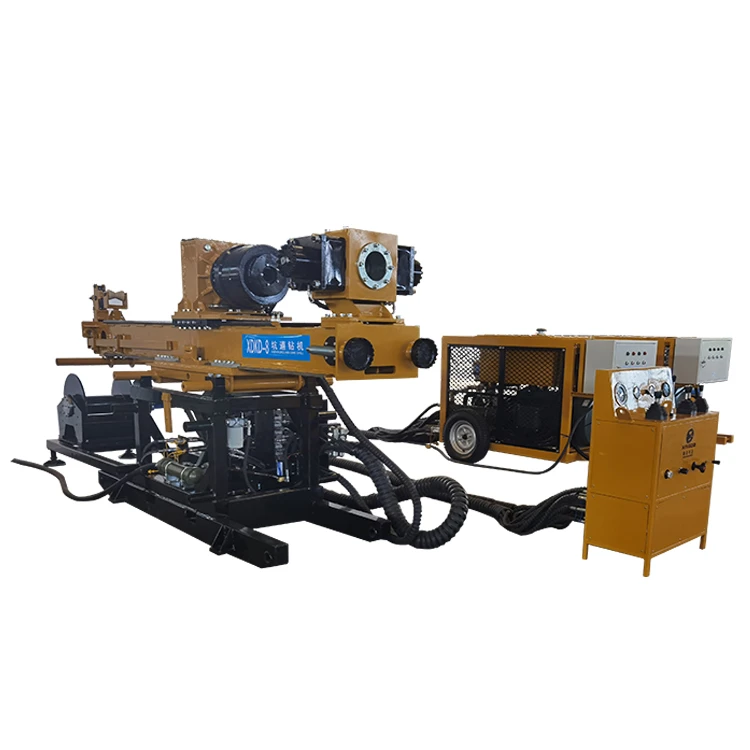

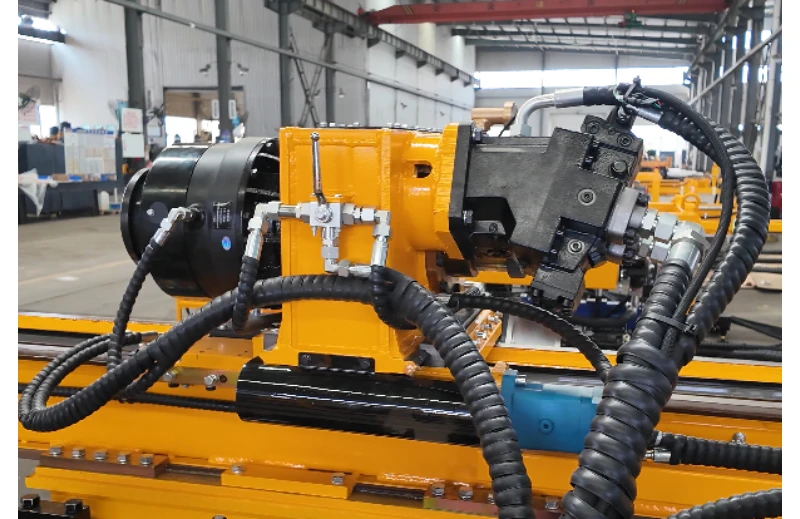

Foreuse souterraine entièrement hydraulique XDKD-8

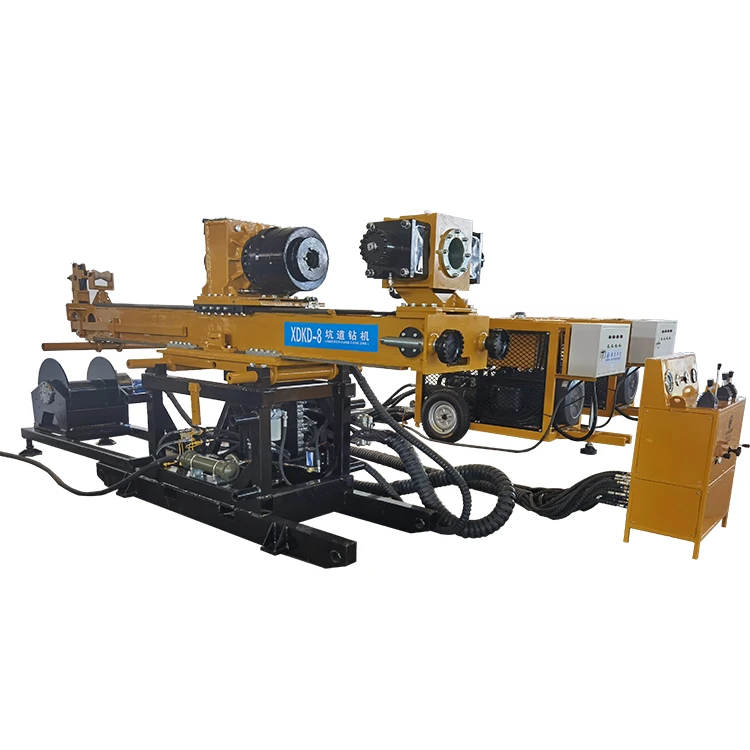

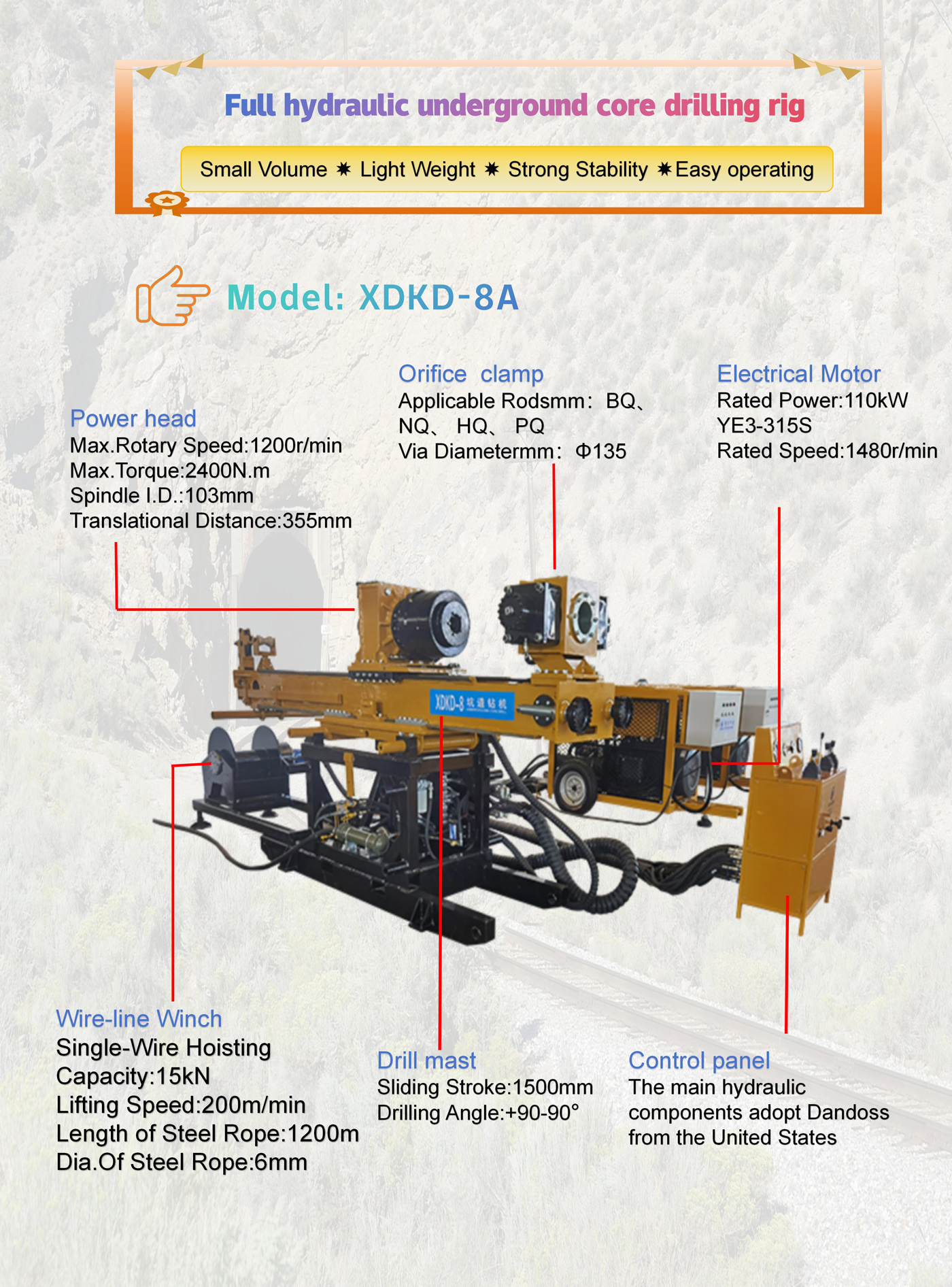

Machine principale

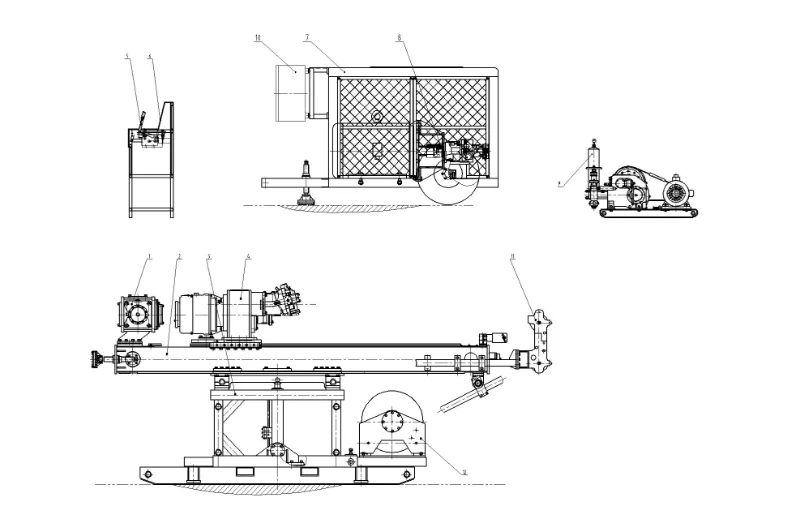

1. Pince à pied, 2. Ensemble de mât, 3. Châssis de la machine, 4. Tête de forage, 11. Bloc de couronne, 12. Treuil filaire

A. Instructions pour la machine principale :

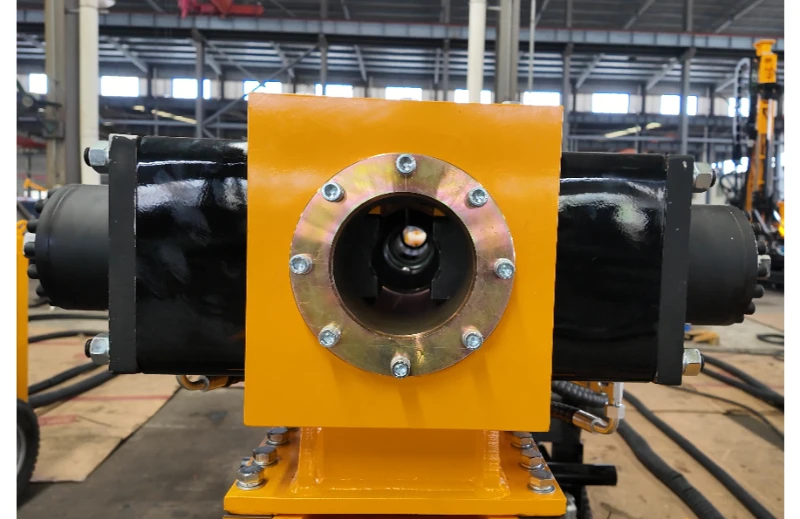

1. Pince à pied

Il s'agit d'une structure de serrage ou de relâchement du mandrin hydraulique avec deux cylindres poussant le manchon conique. Sa fonction est la suivante : ① Pour travailler avec la tête de forage, la pince peut maintenir la tige pour le maquillage et le démontage. ② Il existe un centralisateur pour contrôler la tige pour sa fiabilité afin de garantir le puits de forage.

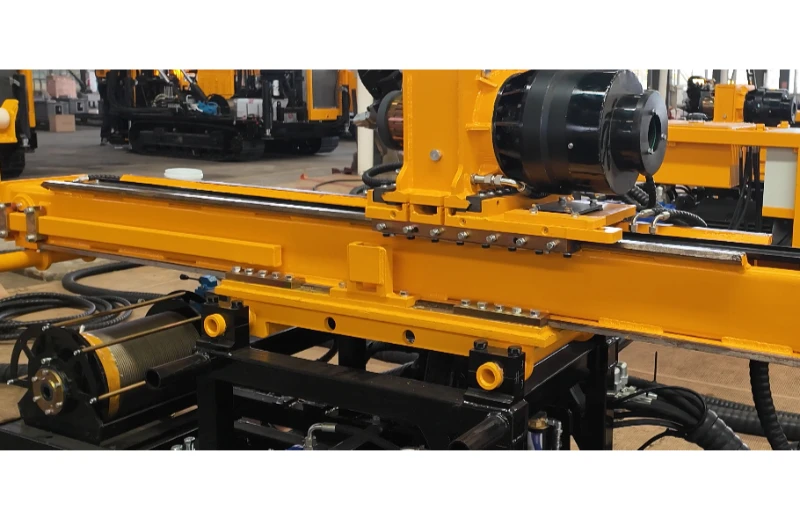

2. Assemblage du mât

C'est une structure en forme de boîte. Il y a un cylindre dans la boîte et une chaîne avant et une chaîne arrière ainsi qu'une roue à chaîne avant et une roue à chaîne arrière sur le côté. Un système de transmission par multiplication de vitesse est réalisé avec le cylindre, les chaînes et les plateaux. Il y a des guides plats sur le mât et des pinces sont installées à l'avant du mât. Les guides peuvent faire bouger la tête de forage en toute stabilité.

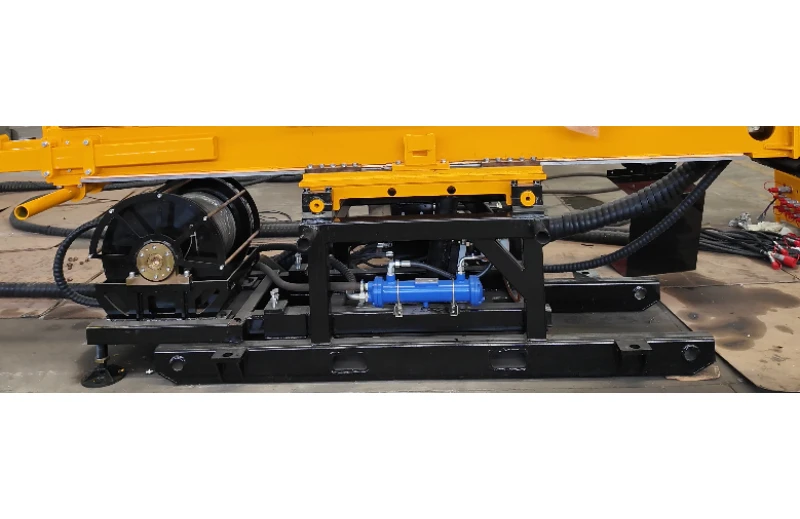

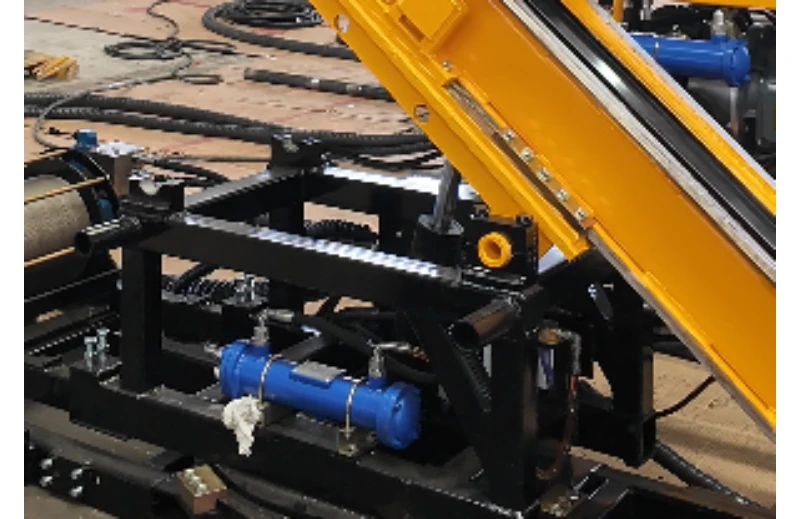

3. Châssis de la machine

Il se compose d'un bras oscillant et d'une base. Il se trouve dans le cadre triangulaire le plus stable avec sous l'installation d'une structure à double vérin hydraulique. Le bras oscillant est contrôlé par des vérins hydrauliques pour son mouvement (de manière verticale), et il est contrôlé et actionné manuellement pour son mouvement horizontal, c'est-à-dire en libérant les quatre plaques de pression (il n'est pas permis de les retirer) et en les fixant ou en les compactant fermement après leur réglage correct.

4. Châssis de la machine

Il se compose d'un bras oscillant et d'une base. Il se trouve dans le cadre triangulaire le plus stable avec sous l'installation d'une structure à double vérin hydraulique. Le bras oscillant est contrôlé par des vérins hydrauliques pour son mouvement (de manière verticale), et il est contrôlé et actionné manuellement pour son mouvement horizontal, c'est-à-dire en libérant les quatre plaques de pression (il n'est pas permis de les retirer) et en les fixant ou en les compactant fermement après leur réglage correct.

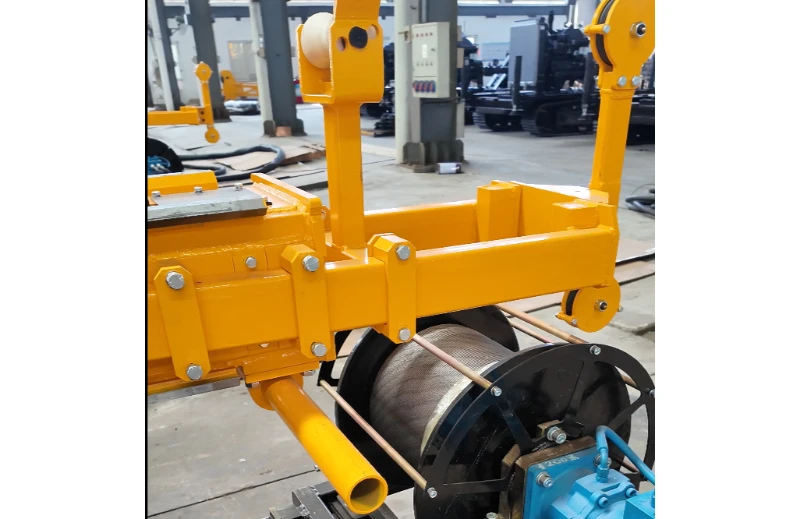

11. Bloc couronne

Cette pièce est destinée au dispositif de guidage de câble pour treuil filaire.

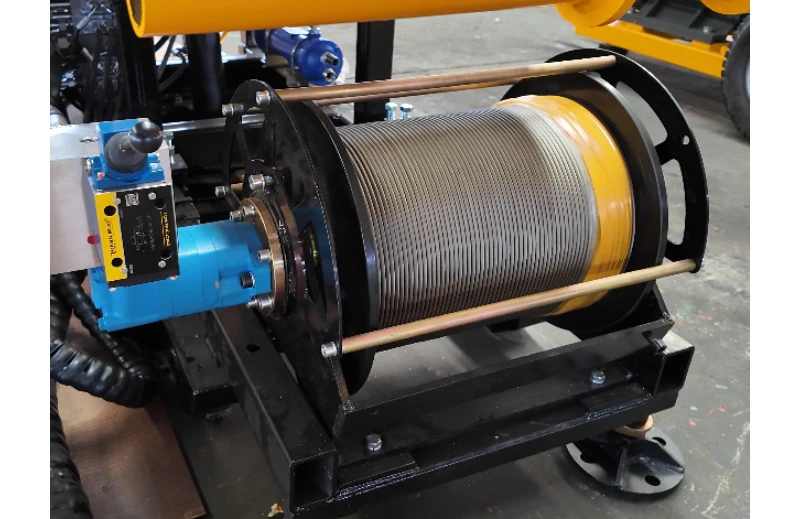

12. Treuil filaire

Le treuil filaire est destiné à soulever l'ensemble carottier lors du carottage.

Unité de puissance

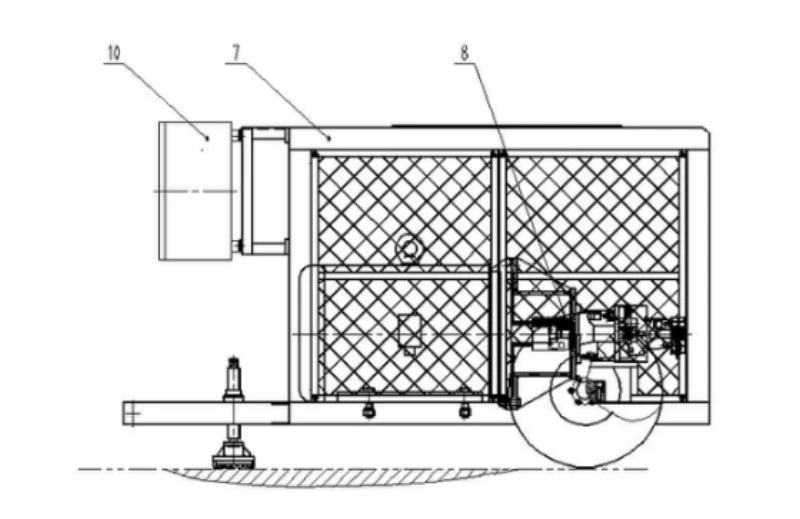

Veuillez vous référer au schéma suivant pour la section sur l'unité d'alimentation. L'unité de puissance est composée de deux sections : 6. Ensemble d'unité de puissance 7. Ensemble de puissance

Veuillez vous référer aux instructions pour l'unité d'alimentation ci-dessous :

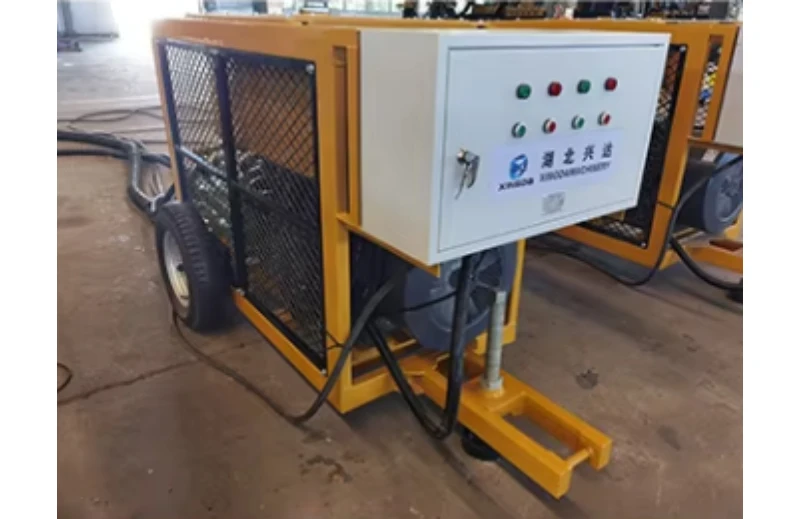

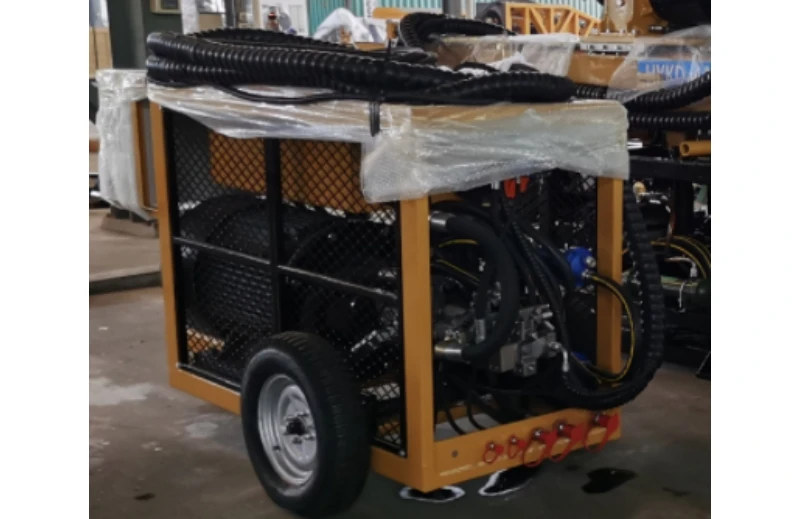

7. Assemblage du bloc d'alimentation

Il se compose de quatre pneus et d'un support de cadre avec organisation de direction, d'un réservoir d'huile, d'un boîtier de distribution d'énergie, d'un dispositif de refroidissement par eau et d'un groupe motopropulseur installés sur le côté.

8. Ensemble de puissance

L'ensemble de puissance est composé d'une pompe hydraulique triple connectée directement, d'une pompe avant, d'une pompe intermédiaire et d'une pompe arrière. La pompe avant fournit du liquide hydraulique au moteur de la tête de forage et au dispositif auxiliaire et de réglage de la vitesse du moteur afin de fournir de l'huile sous pression pour la rotation du moteur et le levage du treuil auxiliaire. La pompe intermédiaire fournit de l'huile sous pression au cylindre d'alimentation pour son alimentation rapide, à la pince à pied, au mélangeur, au cylindre pivotant et au cylindre de mouvement du mât. La pompe arrière fournit de l'huile sous pression au cylindre d'alimentation pour son opération d'alimentation.

Autres pièces

5. Système hydraulique； 6. Panneau de commande ; 9. Pompe à boue ; 10. Système électrique, etc.

Instructions pour les autres pièces :

5. Système hydraulique

Adopté les célèbres marques de composants hydrauliques fabriqués en Chine pour former un système d'exploitation permettant de contrôler chaque composant hydraulique pour son action opérationnelle. Dans les documents, le système hydraulique comprend un schéma hydraulique et un agencement de canalisations.

En adoptant le système hydraulique avancé de contrôle proportionnel sensible à la charge dans la conception de la foreuse souterraine entièrement hydraulique XDKD-8, avec retour du système sensible à la charge du système hydraulique, le déplacement de la pompe peut être ajusté au meilleur état.

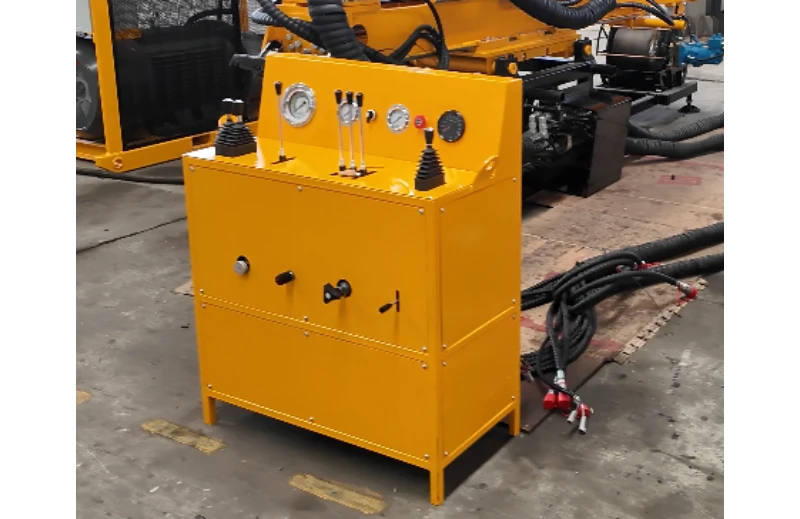

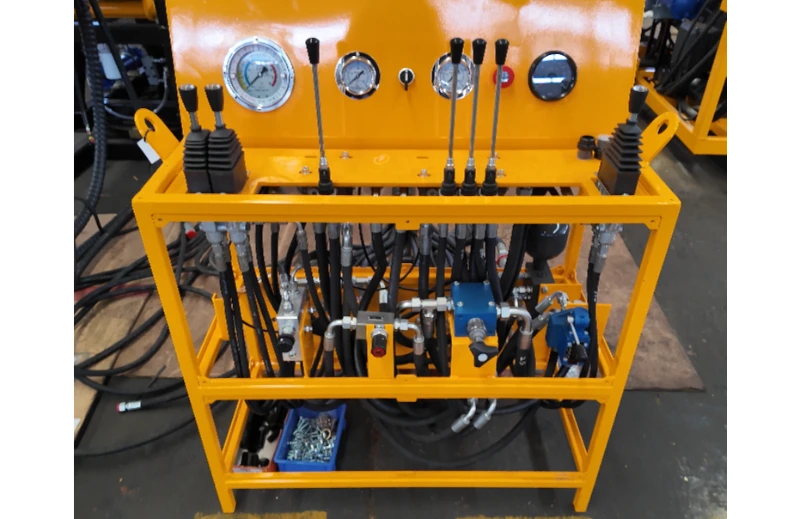

6. Panneau de configuration

Il se compose d'un instrument de position, d'un dispositif d'indication, d'une vanne de commande hydraulique et d'une vanne de commande. Ils sont utilisés pour la surveillance et le contrôle du système hydraulique.

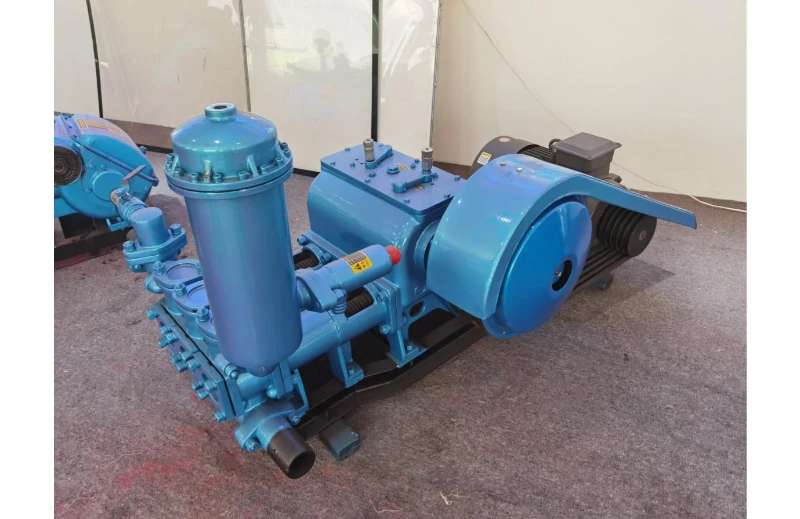

9. Pompe à boue

La pompe à boue BW-250 est entraînée par un moteur hydraulique. La section pompe à boue est le principal équipement corollaire de la plateforme.
