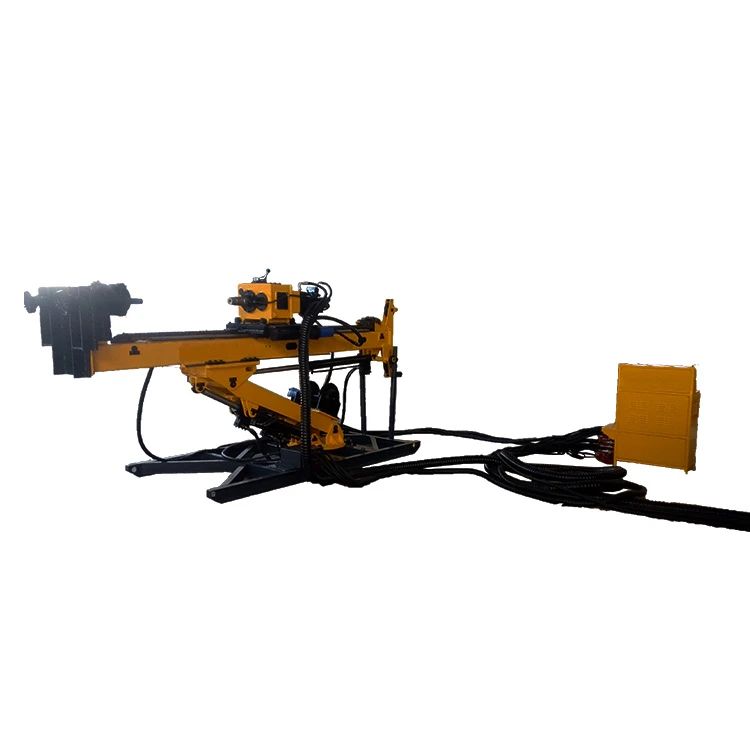

La plate-forme souterraine entièrement hydraulique XDKD-4A est principalement utilisée pour l'exploration et le forage de trous dans le tunnel minier avec un espace étroit, en raison de sa petite taille, de son poids léger et de son fonctionnement flexible. Il peut être largement utilisé pour d’autres projets, tels que les constructions ferroviaires, hydrauliques et de tunnels, etc.
| Plage de vitesse | 0~1200 tr/min |
| Course de la tête de forage | 1800 millimètres |
| Pression du système | 28 MPa |
Principales caractéristiques de la plate-forme souterraine entièrement hydraulique XDKD-4
Petite taille, léger et facile à utiliser.
Le moteur électrique entraîne directement le moteur et le réservoir, la chaîne est le mécanisme de transmission.
Toutes les actions de la plate-forme, telles que la rotation de la broche, l'alimentation du vérin, le serrage et le relâchement de la tige et le pivotement du mât, sont pilotées par une commande de transmission hydraulique. Les actions sont fluides et le bruit est faible.
Opération facile et la plate-forme peut être démontée en pièces petites et légères pour un transport et une installation faciles.
Principaux paramètres techniques
1. Paramètres principaux de la machine
| Article | Spécification |
| Plage de vitesse | 0~1200 tr/min |
| Course de la tête de forage | 1800 millimètres |
| Pression du système | 28 MPa |
| Couple nominal | 1 000 N·m (à 28 MPa) |
| Tailles des tiges de forage | φ55,6 × 1 500 mm ; φ69,9 × 1 500 mm ; φ88,9 × 1 500 mm ; φ114,3×1500 millimètres |
| Profondeur de perçage (vertical vers le bas) | Tige φ55,6 : 600 mφ69,9 tige : 480 mφ88,9 tige : 350 mφ114,3 tige : 150 m |
| Max. Capacité de levage de la tête de forage | 90 KN |
| Max. Capacité d'alimentation de la tête de forage | 90 KN |
| Angle de perçage | 0~180° |
Dimensions hors tout
| Article | Dimensions (L×L×H) | Remarques |
| Machine principale | 4 220 mm × 1 075 mm × 1 740 mm | Dimensions de transport |
| Unité de puissance | 2 125 mm × 1 140 mm × 1 290 mm | - |
| Panneau de contrôle | 960 mm × 550 mm × 1050 mm | Hors bouton de poignée |
Poids
| Composant | Poids |
| Machine principale | 2220 kg |
| Unité de puissance | 1200 kg |
| Armoire de commande | 130 kg |
Principaux paramètres de puissance
1. Paramètres du moteur électrique
| Article | Spécification |
| Modèle de moteur | Y280S-4-35B |
| Tension | 380 V |
| Actuel | 84,2 A |
| Pouvoir | 55 kilowatts |
| Vitesse de rotation | 1480 tr/min |
| Type antidéflagrant | YB280S-4-35B (dⅡCT4) |
2. Paramètres de la pompe hydraulique
| Modèle de pompe | Vitesse de rotation | Pression | Débit |
| ER R100B | 1500 tr/min | 28 MPa | 100 ml/litre |
| A10VO18DFR1 | 1500 tr/min | 25 MPa | 18 ml/heure |
| A10VO10DFR1 | 1500 tr/min | 25 MPa | 10 ml/heure |
|
Article |
Unité |
XDKD-4 |
||
|
Verticale vers le bas |
Verticale vers le haut |
|||
|
Capacité de forage |
BQ |
m |
600 |
600 |
|
QN |
480 |
480 |
||
|
QG |
350 |
350 |
||
|
Moteur électrique |
Modèle |
/ |
YE3-250M |
|
|
Puissance nominale |
kW |
55 |
||
|
Vitesse nominale |
tr/min |
1480 |
||
|
Tête de forage |
Vitesse de rotation maximale |
tr/min |
1000 |
|
|
Couple maximum |
N.m |
1200 |
||
|
Plage de vitesse |
tr/min |
558-1200 |
||
|
Couple correspondant |
N.m |
1000-355 |
||
|
ID de broche |
mm |
95 |
||
|
Distance de translation |
mm |
310 |
||
|
Mécanisme d'alimentation |
Coup d'alimentation |
mm |
1800 |
|
|
Capacité de levage maximale |
kN |
90 |
||
|
Puissance d'alimentation maximale |
kN |
90 |
||
|
Mât |
Angle de perçage |
° |
-90~+90 |
|
|
Course coulissante |
mm |
1500 |
||
|
Treuil filaire |
Capacité de levage à un seul fil |
kN |
10 (première couche) |
|
|
Vitesse de levage |
m/min |
150 (première couche) |
||
|
Longueur du câble en acier |
m |
600 |
||
|
Dia.de corde en acier |
mm |
6 |
||
|
Collier de serrage pour orifice |
Tiges applicables |
/ |
BQ, NQ, QG, PQ |
|
|
Par diamètre |
mm |
Φ135 |
||
|
Dimensions hors tout (L*L*H) |
Machine principale |
mm |
3800*1060*1575 |
|
|
Unité de puissance |
mm |
2090*1140*1290 |
||
|
Armoire d'opération |
mm |
860*400*1080 |
||
|
Poids |
Machine principale |
kilos |
2220 |
|
|
Unité de puissance |
kilos |
1100 |
||
|
Armoire d'opération |
kilos |
130 |
||
Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !
Composants

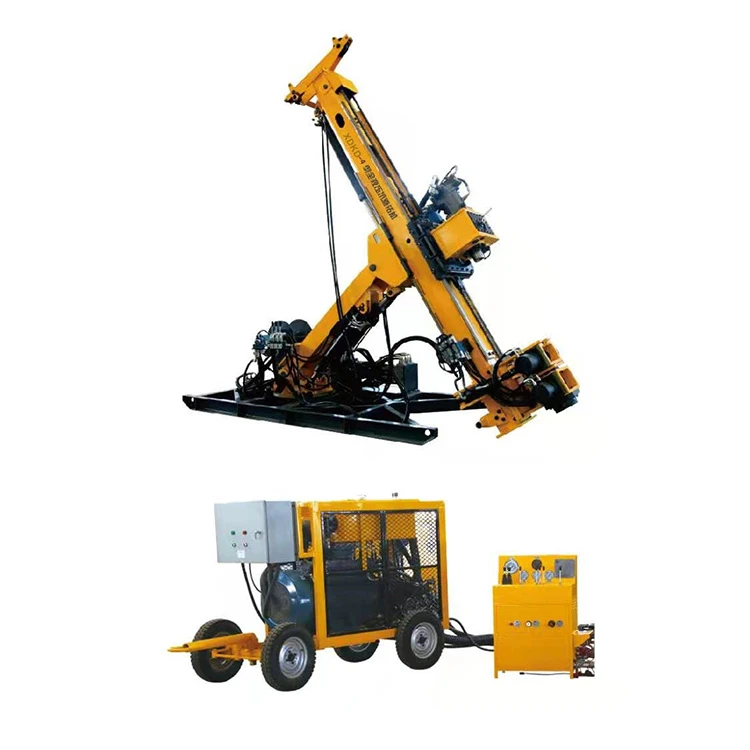

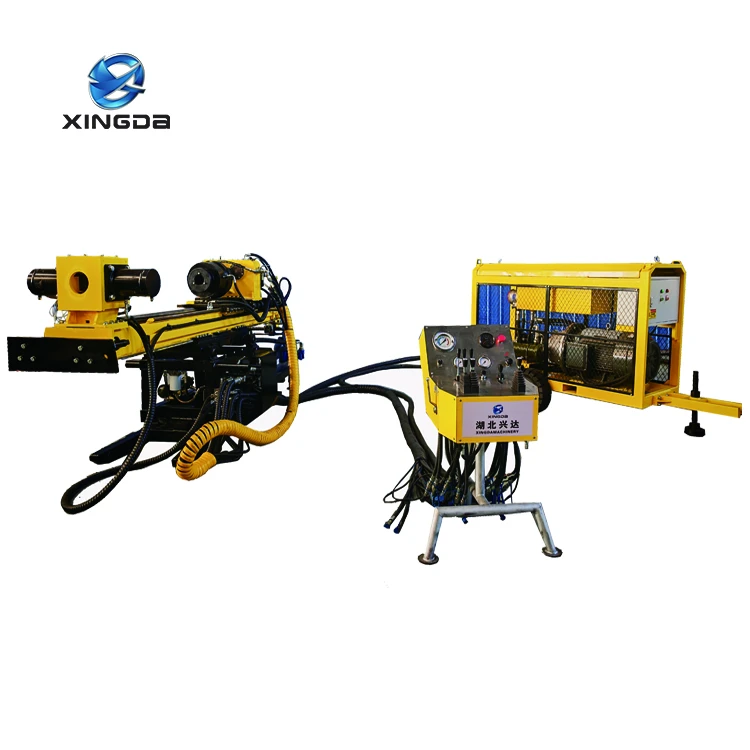

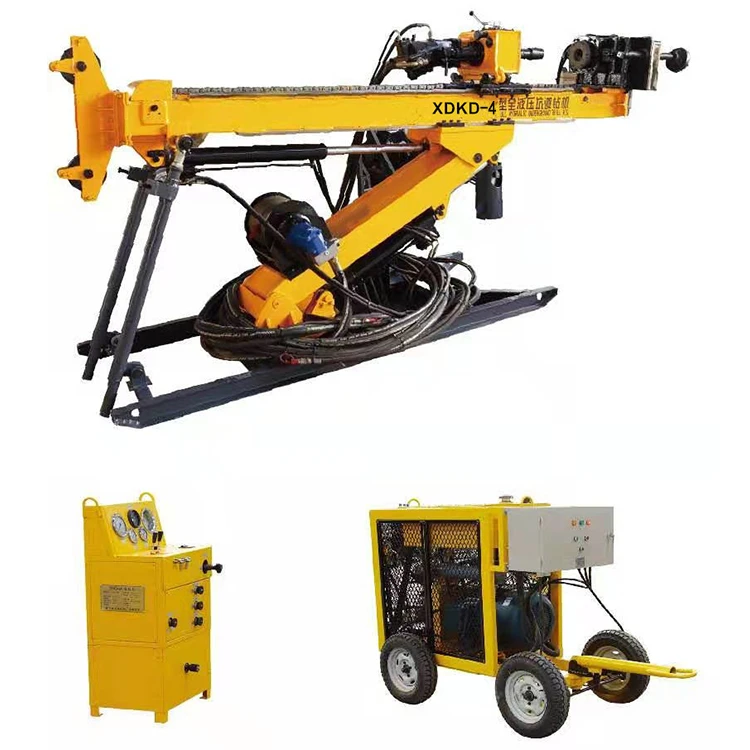

La foreuse souterraine entièrement hydraulique XDKD-4A est composée de quatre sections : machine principale, unité de puissance, panneau de commande et pompe à boue. La machine principale se compose d'un pied de serrage, d'un mât, d'une tête de forage et d'un châssis. Par chaque vanne de commande, la puissance doit être fournie via le système hydraulique à toutes les sections. Veuillez vous référer au schéma général de la foreuse souterraine entièrement hydraulique XDKD-4A.
Le gréement se compose de 14 sections. Veuillez trouver ses constituants et ses fonctions comme ci-dessous :
01
Machine principale

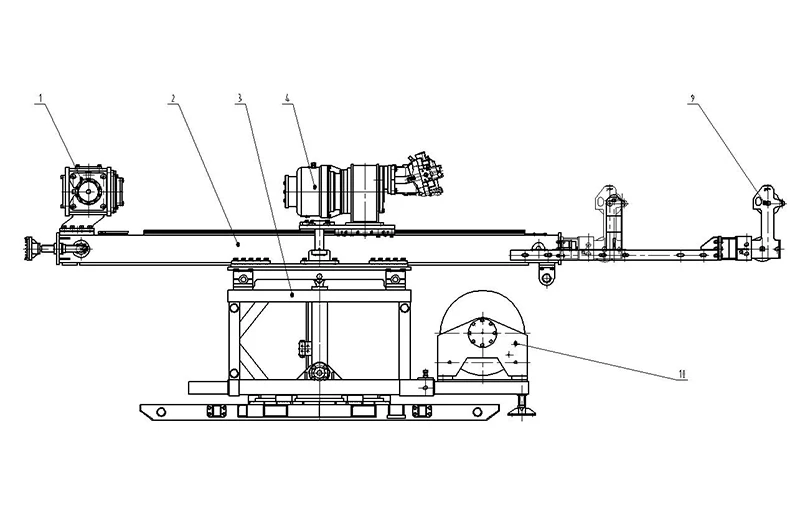

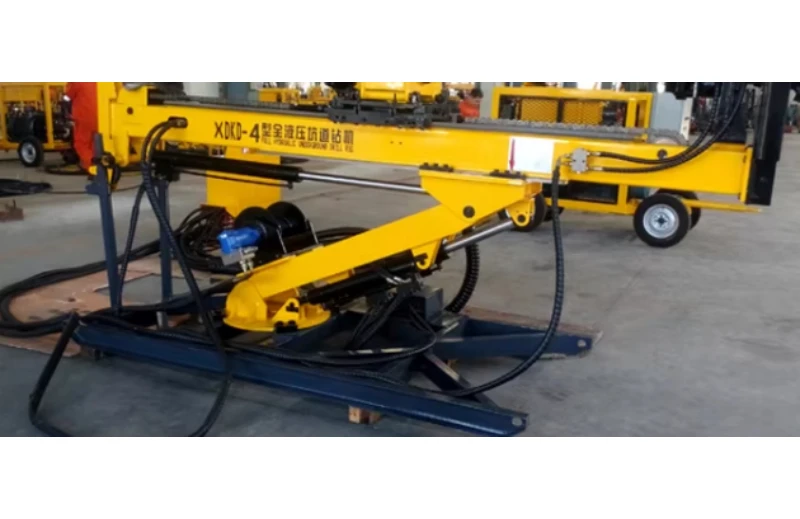

Veuillez vous référer au schéma suivant pour la section principale de la machine. Il est composé de 5 sections : 1. Ensemble de serrage de pied, 2. Ensemble de mât, 3. Cadre de machine, 4. Tête de forage, 9. Ensemble de barre de support.
Instructions pour la machine principale :

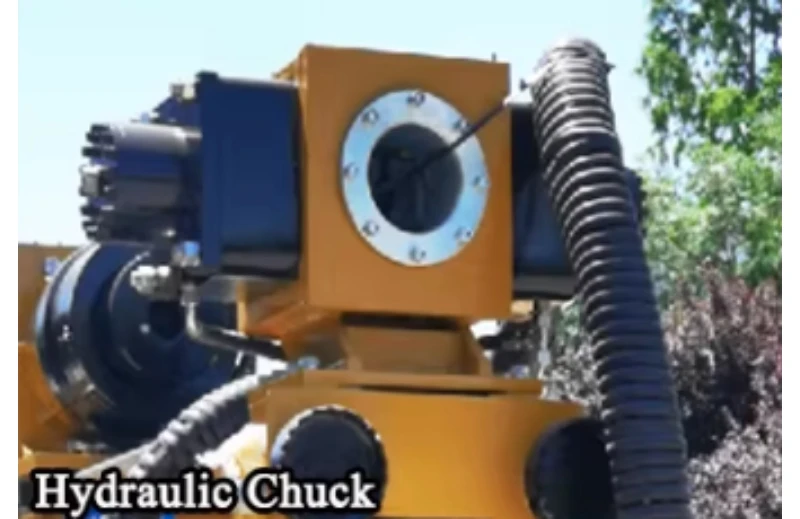

1. Pince à pied
Il s'agit d'une structure de serrage ou de relâchement du mandrin hydraulique avec deux cylindres poussant le manchon conique. Sa fonction est la suivante : ① Pour travailler avec la tête de forage, la pince peut maintenir la tige pour la fabrication et la rupture. ② Il existe un centralisateur pour contrôler la tige pour sa fiabilité afin de garantir le forage du puits.

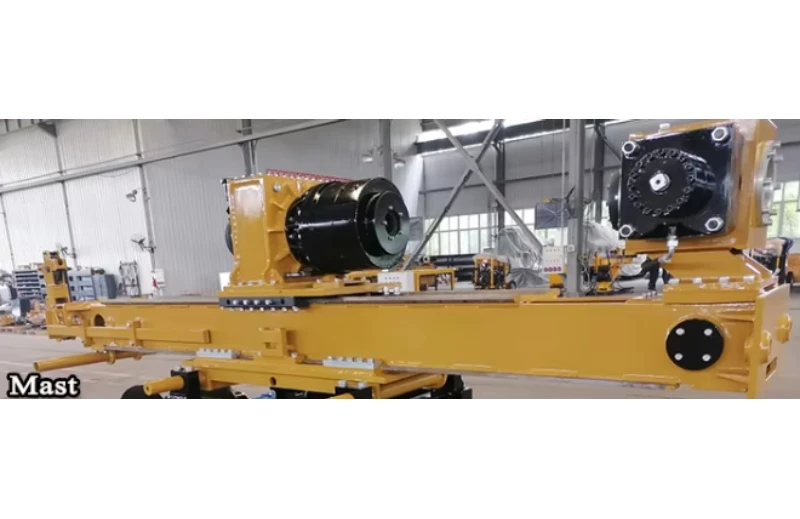

2. Assemblage du mât
Le mât est une structure de type boîte rectangulaire dont l'intérieur comporte un cylindre d'huile. Il est doté d'un plateau et d'une chaîne à l'avant et à l'arrière. La pince est équipée sur la face avant du mât. La chaîne est le système de mécanisme de transmission de multiplication composé de cylindre, de chaînes et de plateaux. Il y a des guides plats sur le mât et des pinces sont installées à l'avant du mât. Les guides peuvent faire bouger la tête de forage en toute stabilité.
3. Châssis de la machine
Il se compose d'un bras oscillant et d'une base. Il se trouve dans le cadre triangulaire le plus stable avec sous l'installation d'une structure à double vérin hydraulique. Le bras oscillant est contrôlé par des vérins hydrauliques pour son mouvement (de manière verticale), et il est contrôlé et actionné manuellement pour son mouvement horizontal, c'est-à-dire en libérant les quatre plaques de pression (il n'est pas permis de les retirer) et en les fixant ou en les compactant fermement après leur réglage correct.

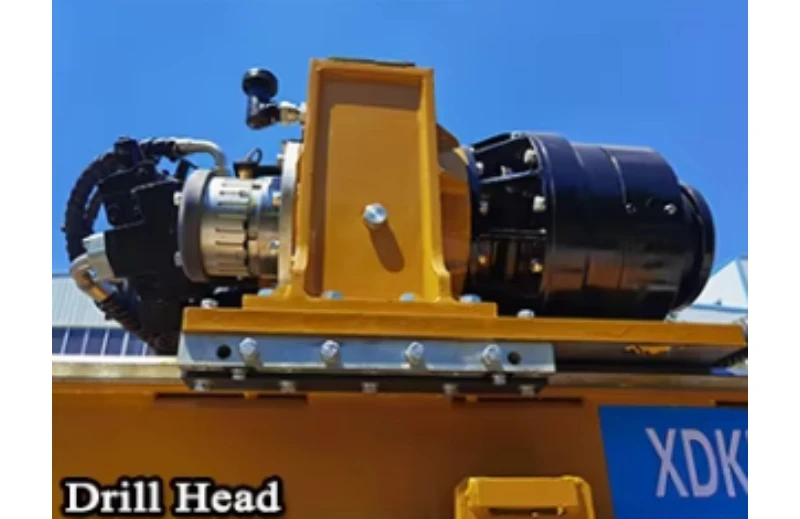

4. Tête de forage
Il est entraîné par des moteurs hydrauliques et sa vitesse de rotation est contrôlée hydrauliquement dans une structure d'entraînement supérieure mécanique à deux vitesses. Il a pour fonction de régler la vitesse du moteur, travaillant avec une pince à pied pour la fabrication et la rupture ou le serrage des tiges de forage. Un dispositif de vitesse installé à la base de la tête de forage pour un réglage facile de la vitesse. L'extension ou la rétraction de la barre de piston du cylindre dans le mât est entraînée par une chaîne pour son déplacement vers l'avant ou vers l'arrière de la tête de forage.
02

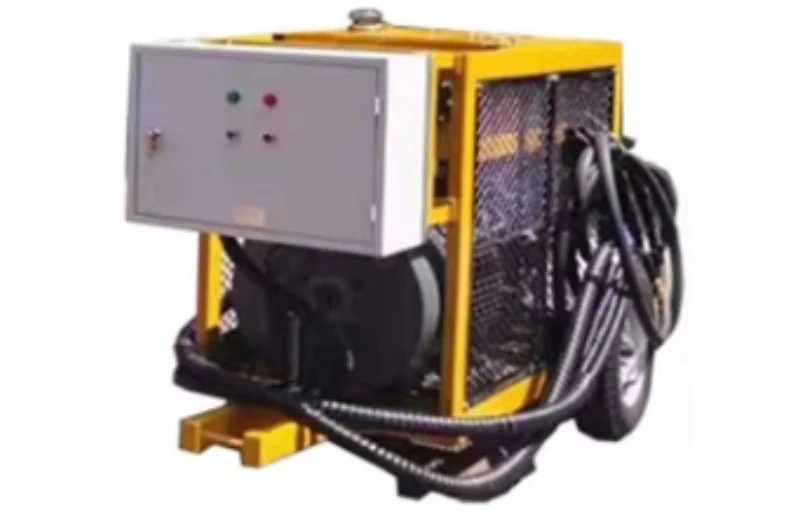

Centrale électrique

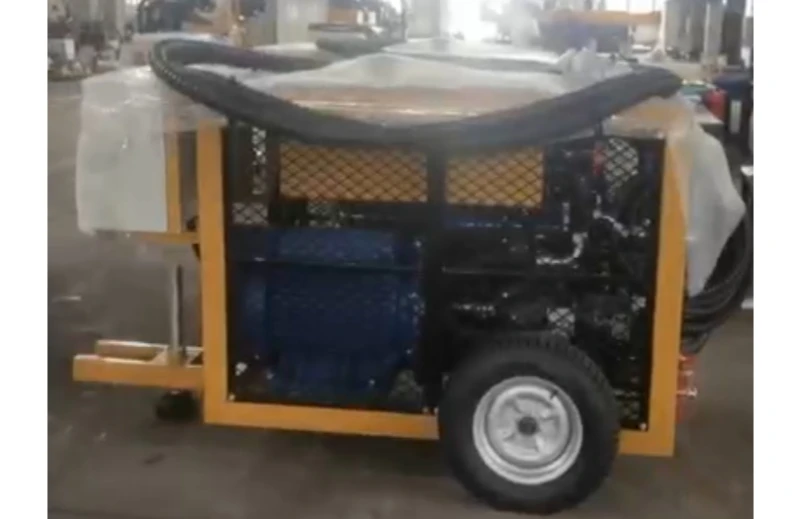

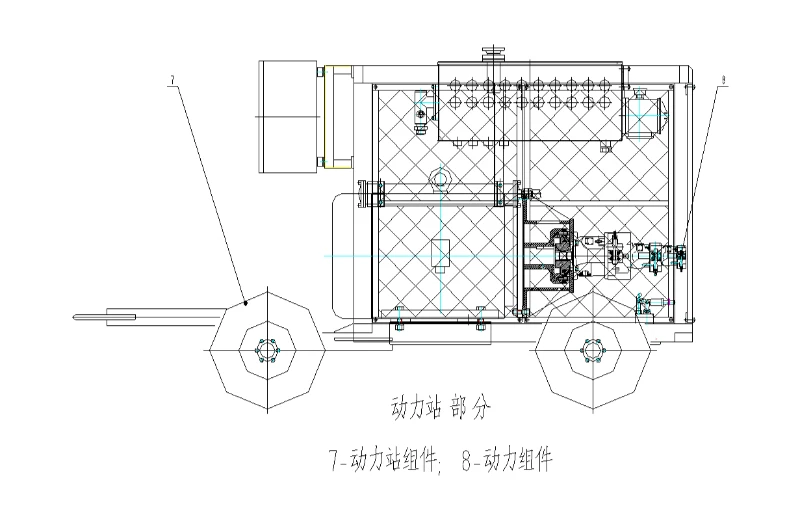

Veuillez vous référer au schéma suivant pour la section sur l'unité d'alimentation. L'unité de puissance est composée de deux sections : 7. Ensemble d'unité de puissance 8. Ensemble de puissance
Veuillez vous référer aux instructions pour l'unité d'alimentation ci-dessous :
7. Assemblage de la centrale électrique
Il se compose de quatre pneus et d'un cadre à crémaillère avec organisation de direction
8. Ensemble de puissance
L'ensemble de puissance est composé d'une pompe hydraulique triple connectée directement, d'une pompe avant, d'une pompe intermédiaire et d'une pompe arrière. La pompe avant fournit du liquide hydraulique au moteur de la tête de forage et au dispositif auxiliaire et de réglage de la vitesse du moteur afin de fournir de l'huile sous pression pour la rotation du moteur et le levage du treuil auxiliaire. La pompe intermédiaire fournit de l'huile sous pression au cylindre d'alimentation pour son alimentation rapide, à la pince à pied, au mélangeur, au cylindre pivotant et au cylindre de mouvement du mât. La pompe arrière fournit de l'huile sous pression au cylindre d'alimentation pour son opération d'alimentation.
03
Autres pièces
5. Système hydraulique ; 6. Panneau de configuration ; 10. Pompe à boue ; 11. Système électrique, etc.
Instructions pour les autres pièces :
5. Système hydraulique

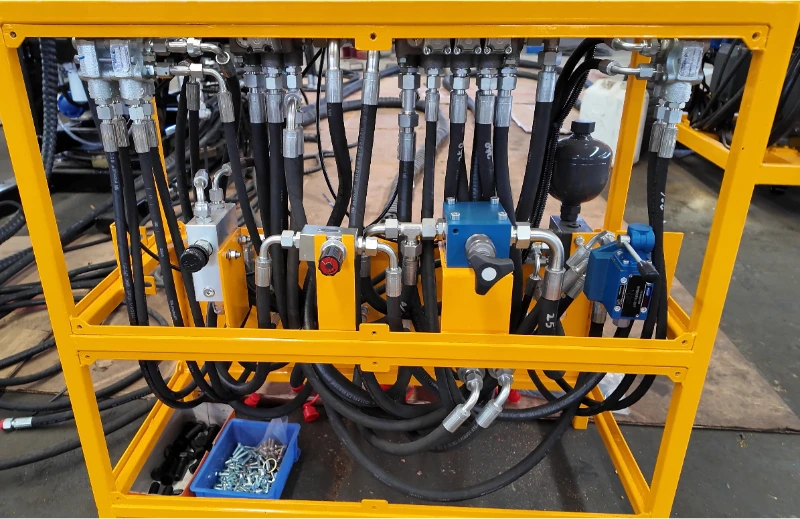

Adopté les célèbres marques de composants hydrauliques fabriqués en Chine pour former un système d'exploitation permettant de contrôler chaque composant hydraulique pour son action opérationnelle. Dans les documents, le système hydraulique se compose d'un schéma hydraulique et d'un agencement de tuyauterie.
Adoption du système hydraulique avancé de contrôle proportionnel sensible à la charge dans la conception de la foreuse souterraine entièrement hydraulique XDKD-4 A. Grâce au retour du système sensible à la charge du système hydraulique, la cylindrée de la pompe peut être ajustée au meilleur état.
10. Panneau de configuration

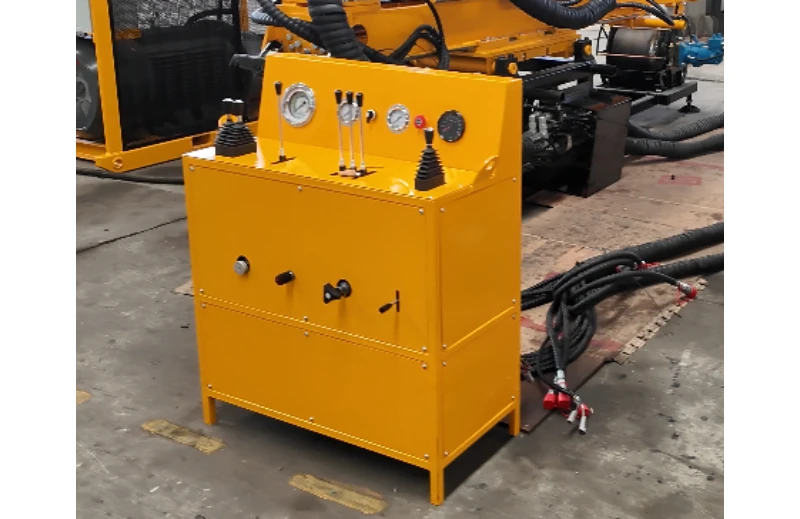

Il se compose d'un instrument de position, d'un dispositif d'indication, d'une vanne de commande hydraulique et d'une vanne de commande. Ils sont utilisés pour la surveillance et le contrôle du système hydraulique.
10. Pompe à boue

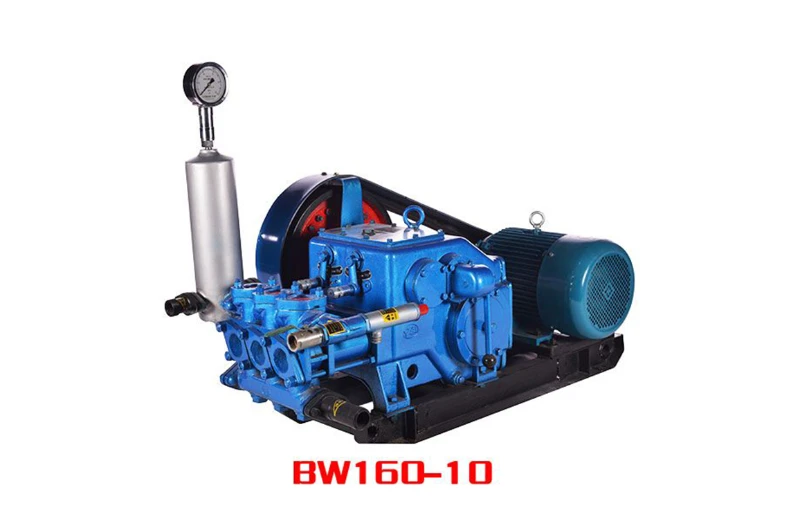

La section pompe à boue est une pompe à boue de modèle BW-160 entraînée par un moteur électrique. C’est le principal équipement corollaire du gréement.
Les principaux équipements corollaires et composants hydrauliques sont des marques célèbres fabriquées en Chine avec un service garanti et une fourniture de pièces de rechange.
