Module de schéma

Détails et points clés techniques

Problèmes résolus et avantages

1. Sélection de l'équipement

Adoptez une plate-forme de carottage sur chenilles entièrement hydraulique (par exemple, XDX-6).

Paramètres clés :

– Profondeur de forage : Jusqu’à 2000 m avec les tiges de forage BQ

– Couple de la tête motrice : 1 978-865 Nm (rapport faible)

– Force de levage : 240 kN
– Force d'avance : 120 kN

Le châssis sur chenilles permet le déplacement sur des terrains complexes tels que les montagnes et les collines.

L'entraînement entièrement hydraulique permet une régulation continue de la vitesse et un contrôle précis de la pression d'alimentation.

2. Technologie de carottage

Technologie de carottage filaire :

1. Le carottier est installé à l’intérieur de la tige de forage. Lorsqu'elle est pleine, aucun déclenchement de la tige n'est nécessaire ; le carottier est hissé à la surface via un treuil filaire pour l'extraction des carottes, puis redescendu vers le fond pour un forage continu.

2. Equipé d'un treuil auxiliaire (vitesse du câble jusqu'à 130 m/min) pour la pêche au fil.

1. Réduisez la fréquence de déclenchement : Déclencher dans des trous profonds prend des heures ; Le carottage filaire permet d'économiser énormément de temps auxiliaire, améliorant ainsi l'efficacité globale de plus de 30 %.

2. Protégez l'intégrité du noyau : minimisez les perturbations du noyau pendant le déclenchement, obtenant ainsi un taux de récupération du noyau supérieur à 95 %.

3. Procédure opérationnelle

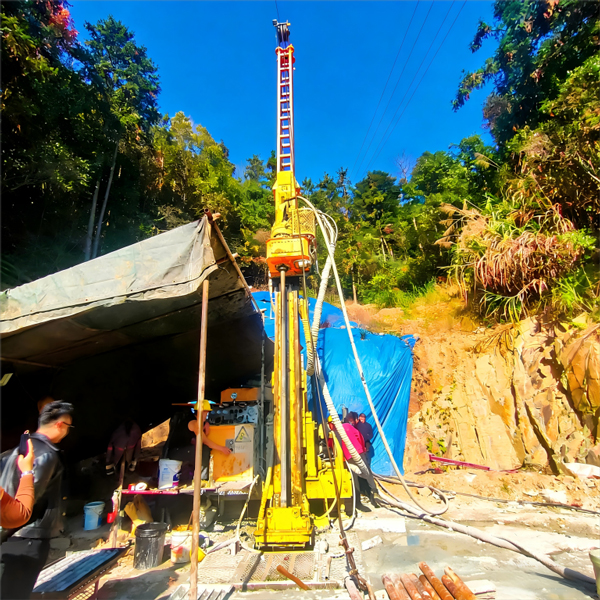

① Positionnement de l'appareil de forage : automoteur jusqu'au site du trou, nivelé avec des stabilisateurs hydrauliques, ajustez l'angle de forage (0–90°).

② Forage pilote : utilisez un outil monotube conventionnel pour le trou pilote et installez le boîtier.

③ Carottage filaire : passez aux outils de carottage filaire, définissez les paramètres de pression constante (ajustez le WOB et le RPM en fonction de la lithologie), forez en continu jusqu'à la fin d'un cycle.

④ Récupération des carottes : Abaisser l'outil de pêche via un treuil, attraper et hisser le carottier, sortir les carottes, les numéroter et les mettre en boîte.

⑤ Répétez ③–④ jusqu'à atteindre la profondeur finale de 2000 m.

⑥ Achèvement du trou : diagraphie géophysique, injection de coulis et scellement en option.

Le système de forage à pression constante prend en charge le réglage automatique/manuel de la pression du foret, augmentant ainsi l'efficacité et prolongeant la durée de vie du foret.

Affichage dynamique des paramètres pour une surveillance en temps réel de la vitesse de rotation, de la température de l'huile, de la pression de la pompe, de la profondeur de forage, etc.

4. Contrôle qualité

– Configuration des tiges de forage : sélectionnez la série de tiges de forage appropriée en fonction de la profondeur ; Tiges de forage BQ (φ56) pour 2000 m.
– Protection des murs : Fluide de forage de haute qualité, caisson si nécessaire.

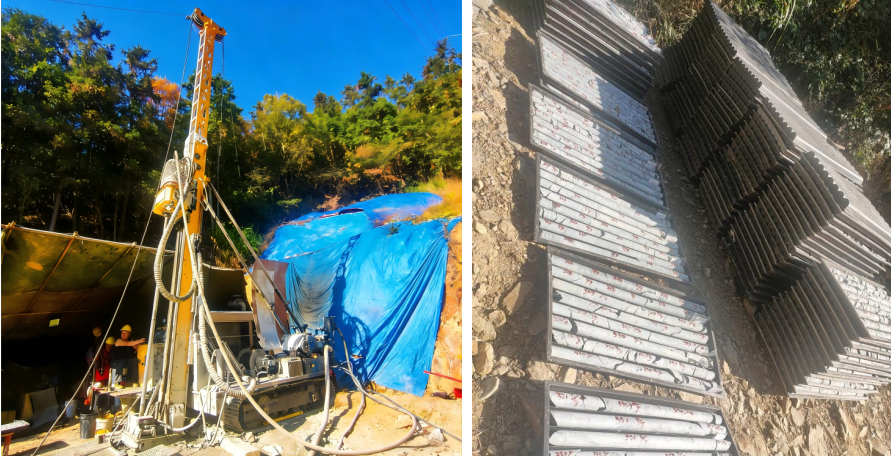

– Manipulation des carottes : placez les carottes dans les boîtes à carottes dans l'ordre, marquez le numéro du trou, la longueur, la profondeur et prenez des photos pour les enregistrements.
– Surveillance des écarts : mesurez l'inclinaison tous les 100 m et corrigez-la à temps.

Veiller à ce que la qualité des carottes réponde aux exigences en matière de diagraphie géologique et d’essais en laboratoire.

Type de solution

Objectif principal

Méthode d'échantillonnage

Scénarios applicables

Carotteuse entièrement hydraulique (cette solution)

Carottage géologique profond

Noyau (colonne intacte)

Étude détaillée des minéraux, recherche géologique, prospection profonde

Plate-forme de forage RC sur chenilles

Échantillonnage géochimique rapide

Boutures

Reconnaissance régionale, contrôle de pente

Plate-forme de forage DTH sur chenilles

Forage de trous de mine

Aucun échantillonnage

Exploitation minière à ciel ouvert

Plate-forme de forage pneumatique portative DTH

Construction de trou de boulon

Aucun échantillonnage

Stabilisation des pentes
