Plate-forme de forage DTH pour tunnel à disque XDS-100

La plate-forme de forage DTH tunnel de type disque XDS-100 est un équipement de forage de roches de profondeur moyenne alimenté par de l'air comprimé et de l'huile hydraulique. Il est principalement utilisé pour les bielles dans les champs miniers souterrains afin de forer des trous de mine de moyenne profondeur vers le haut en forme d'éventail ou en forme d'anneau. Il peut également être utilisé pour le foudroyage du toit dans les chantiers souterrains et le support de boulons d'ancrage dans les routes, ainsi que pour des trous de mine similaires dans les projets de maçonnerie. Le diamètre de forage est de 80 à 130 mm et la profondeur de forage est supérieure à 25 mètres.

Renseignez-vous maintenant Contactez-nous

Principales caractéristiques Principaux paramètres techniques Structure Les principaux composants sont décrits comme suit

Principales caractéristiques de la plate-forme de forage DTH à tunnel de type disque XDS-100

L'appareil de forage de tunnel à disque XDS-100 présente une structure compacte, un fonctionnement simple, une vitesse de forage rapide, un rendement élevé, une facilité de démontage et une portabilité.

Principaux paramètres techniques

Modèle	XDS100
Diamètre du trou	80-130mm
Dureté de la roche	≥20
Profondeur du trou	≥25m
Vitesse de rotation	110-160 tr/min
Spécification de la tige	50mm/60mm
Pression de travail	0,5-0,7 MPa
Consommation d'air	13m³/min
Force de levage	9600N
Puissance du moteur pneumatique	4 kW
Longueur de la tige	1025mm
Poids	450 kg
Dimension	2230380550mm
Remarque	pneumatique
Compresseur d'air à vis portable	460CFM, 10bar pour 1 jeu XDQ100
Angle de perçage	0-360°

Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !

Structure

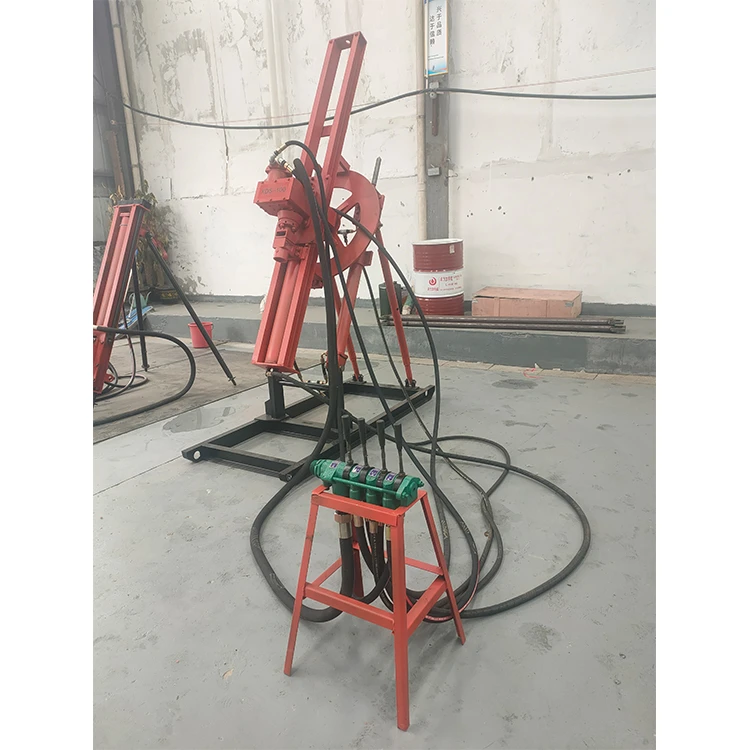

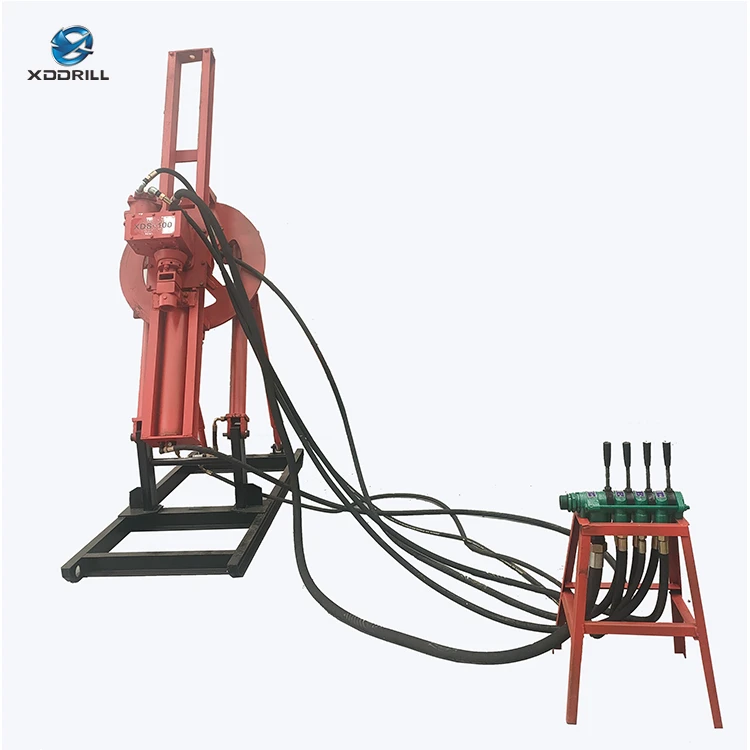

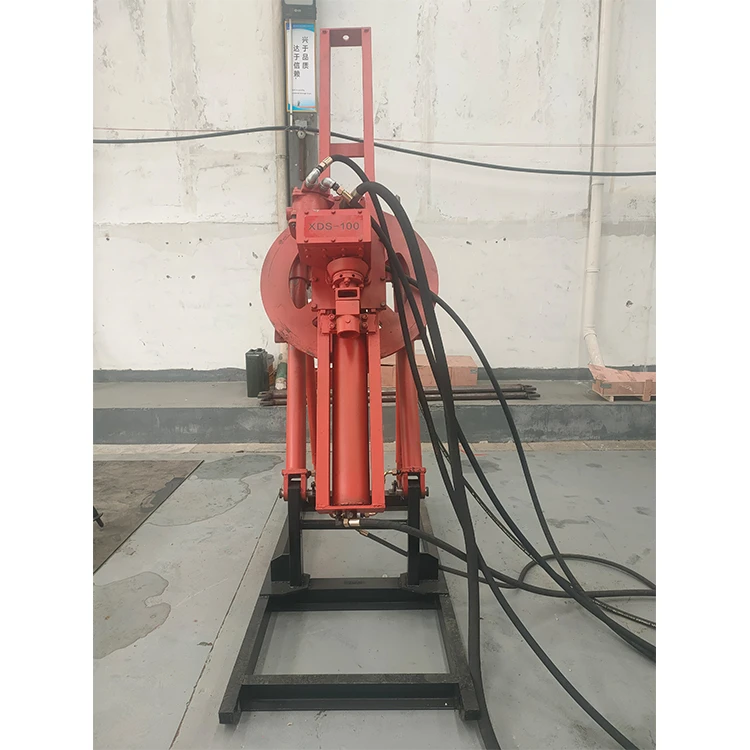

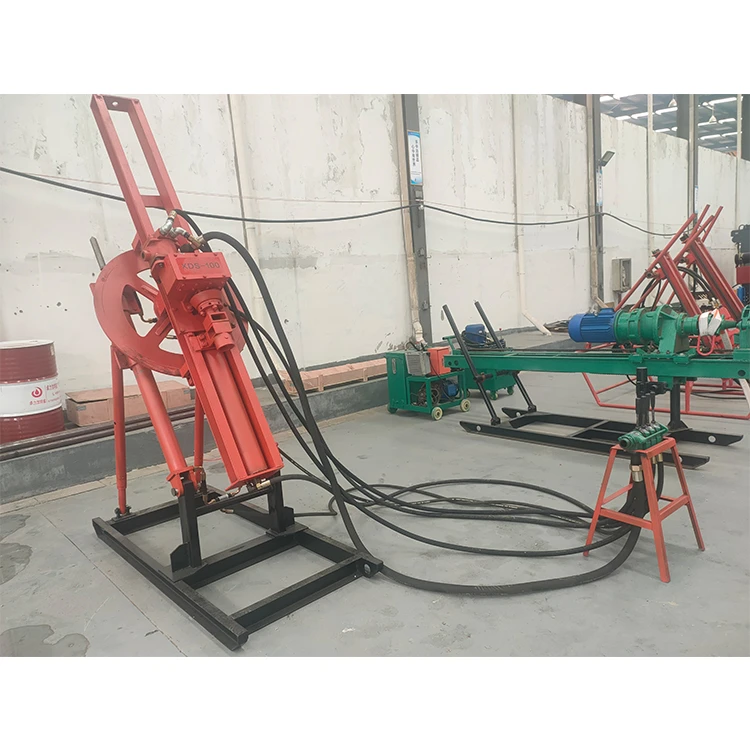

Les composants de la plate-forme de forage DTH à tunnel de type disque XDS-100 : 1. Console de commande, 2. Ensemble de tête d'alimentation, 3. Ensemble de mât, 4. Tuyau de raccordement ， 5. Disque (5 parties)

Les principaux composants sont décrits comme suit

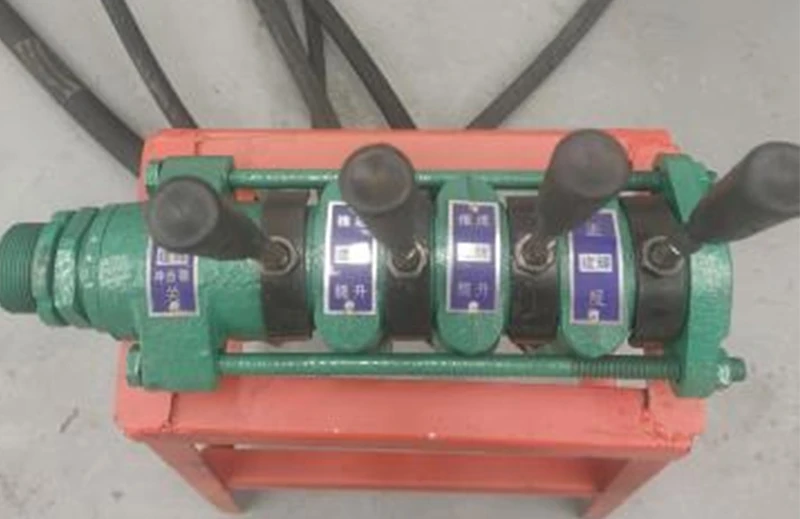

Console de contrôle

Il se compose d'une vanne de régulation et d'un cadre. La structure est simple et facile à déplacer.

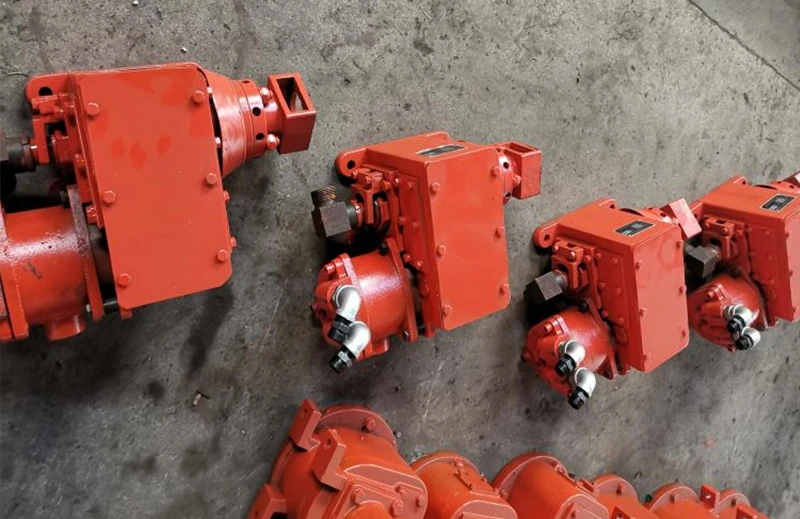

Assemblage de la tête motrice

Il se compose d'un moteur pneumatique de 3 kW ou 4 kW, d'un réducteur et d'une boîte de transmission. Il a une forte puissance et un rendement élevé. Précautions : la boîte doit être remplie de beurre avant utilisation, sinon cela réduira la durée de vie de l'équipement.

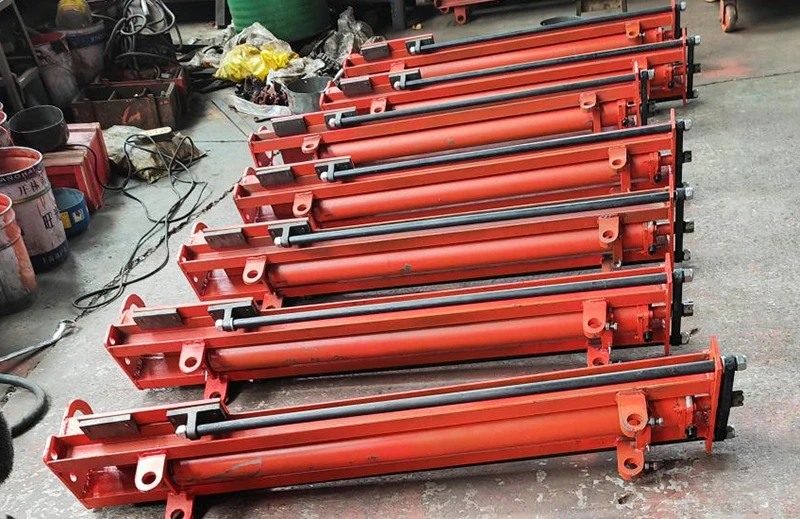

Assemblage du mât

Il se compose d'un mât et d'un vérin pneumatique. Le mât est fabriqué en acier soudé à haute résistance, léger et de haute résistance. Précautions : en cas d'utilisation prolongée et de fuite d'air du cylindre, remplacez à temps la bague d'étanchéité sur la culasse à l'extrémité du cylindre et vérifiez si la coupelle de piston sur la tige de piston blanche est d'ailleurs endommagée.

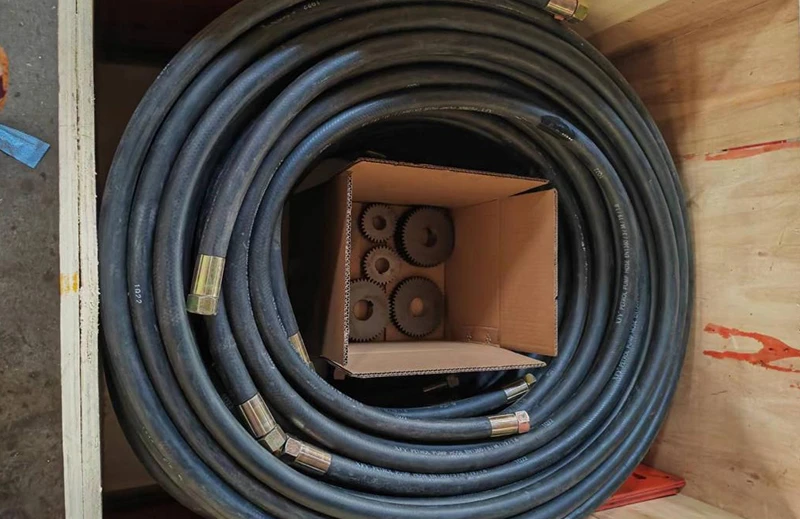

Tuyau de raccordement

Utilisant du caoutchouc de densité à haute résistance, il présente une excellente flexibilité et est très résistant à l'usure. Les joints sont étroitement reliés aux tuyaux et ont des performances stables.

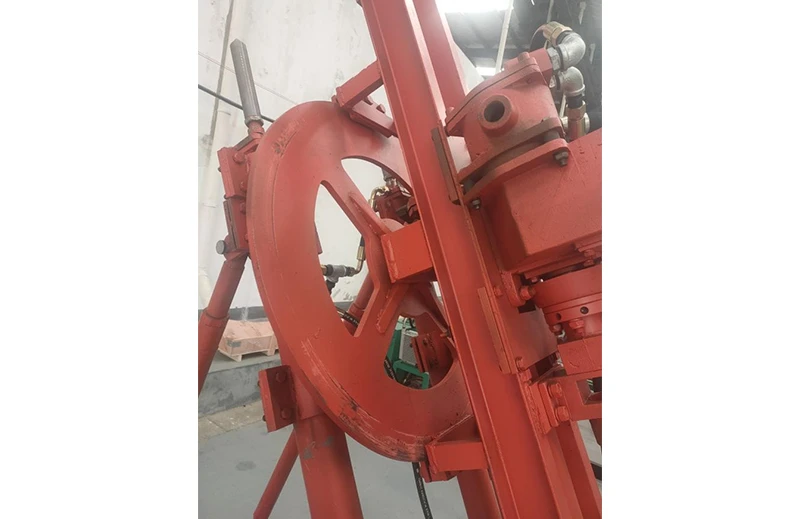

Disque

Utilisant un acier de haute qualité, il est robuste et fiable, permettant à la perceuse de percer dans toutes les directions. Cela répond aux besoins des clients et améliore l'efficacité du travail.
