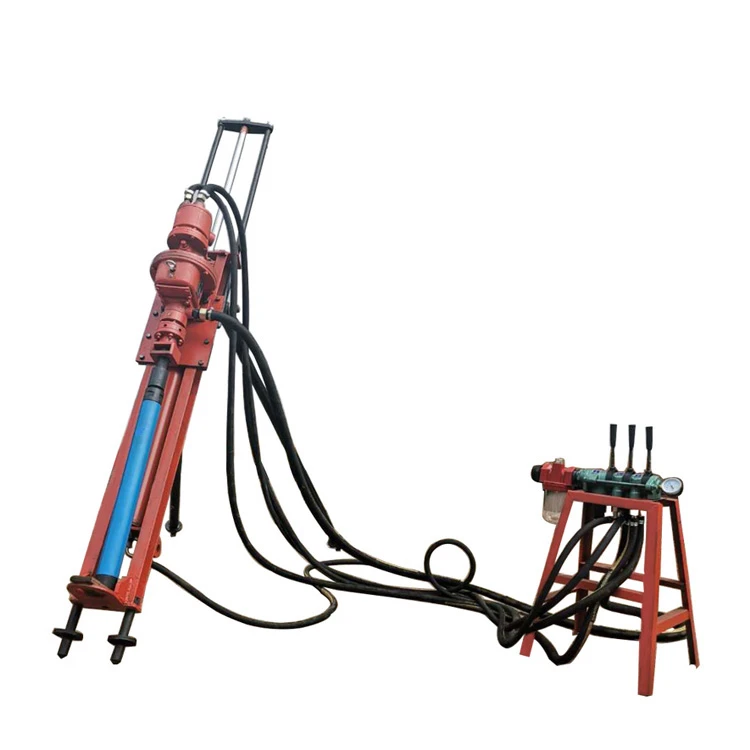

XDQ-70 (100) Plate-forme de forage pneumatique DTH

La plate-forme de forage pneumatique DTH de la série Xingda XDQ est largement appliquée aux routes, à la défense nationale, à la conservation de l'eau, au forage de petits trous de mine à ciel ouvert, aux projets de protection des pentes, etc. Elle est particulièrement utile pour les zones accidentées et accidentées où les autres plates-formes de forage DTH ne peuvent pas fonctionner normalement.

Dureté de la roche	≥20	≥20
Pression de travail	0,5 ~ 0,7 MPa	0,5-0,7 MPa
Longueur de la tige	1025mm	1025mm

Renseignez-vous maintenant Contactez-nous

Principales caractéristiques Principaux paramètres techniques Structure Les principaux composants sont décrits comme suit

Principales caractéristiques de la plate-forme de forage pneumatique DTH XDQ-70 (100)

La plate-forme de forage submersible pneumatique de la série XDQ présente une structure compacte, un fonctionnement simple, une vitesse de forage rapide, un rendement élevé, une facilité de démontage et une portabilité.

Principaux paramètres techniques

Modèle	XDQ70	XDQ100
Diamètre du trou	50 ~ 90mm	80-130mm
Dureté de la roche	≥20	≥20
Profondeur du trou	≥15m	≥25m
Vitesse de rotation	110 tr/min	110-160 tr/min
Spécification de la tige	42mm	50mm/60mm
Pression de travail	0.kh~0.hamba	0,5-0.hamba
Consommation d'air	7m³/min	13m³/min
Force de levage	3600N	9600N
Puissance du moteur pneumatique	3 kW	4 kW
Longueur de la tige	1025mm	1025mm
Poids	150 kg	450 kg
Dimension	1740260420mm	2230380550mm
Remarque	pneumatique	pneumatique
Compresseur d'air à vis portable	550CFM, 15bar pour 2 ensembles de travail XDQ70	460CFM, 10bar pour 1 jeu XDQ100

Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !

Structure

Les composants de la plate-forme de forage pneumatique DTH XDQ-70 (100) : 1. Console de commande, 2. Ensemble de tête motrice, 3. Ensemble de mât, 4. Tuyau de raccordement (4 pièces)

Les principaux composants sont décrits comme suit

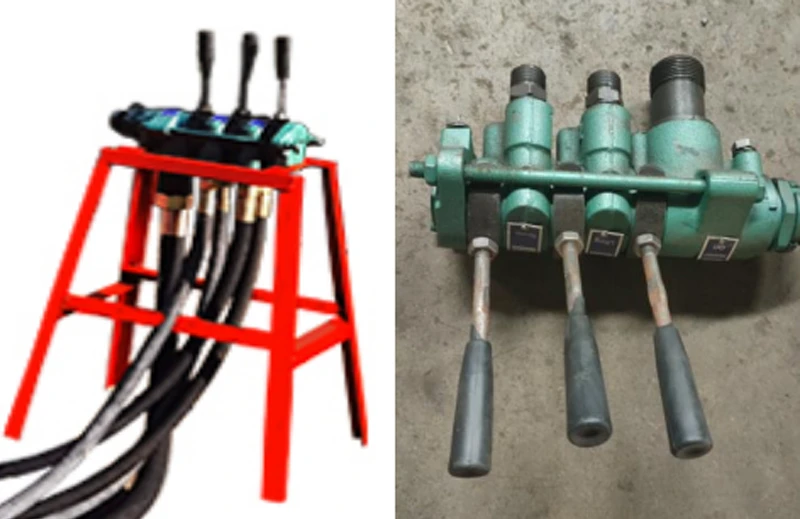

Console de contrôle

Il se compose d'une vanne de régulation et d'un cadre. La structure est simple et facile à déplacer.

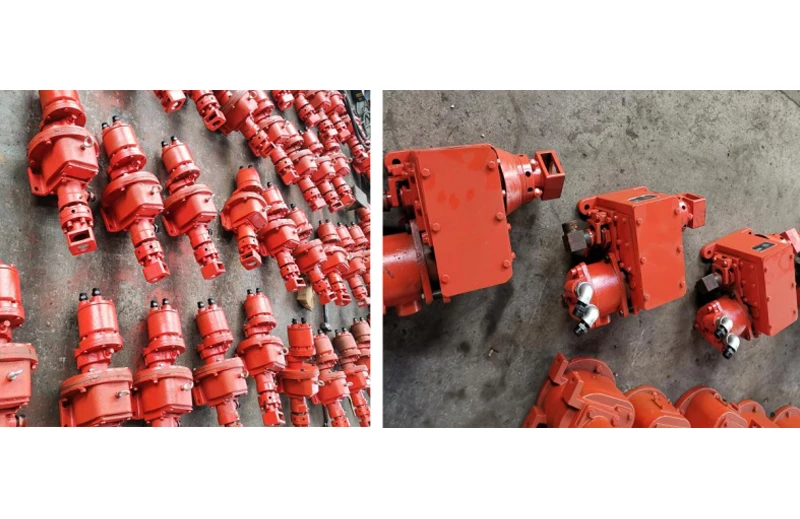

Assemblage de la tête motrice

Il se compose d'un moteur pneumatique de 3 kW ou 4 kW, d'un réducteur et d'une boîte de transmission. Il a une forte puissance et un rendement élevé. Précautions : la boîte doit être remplie de beurre avant utilisation, sinon cela réduira la durée de vie de l'équipement.

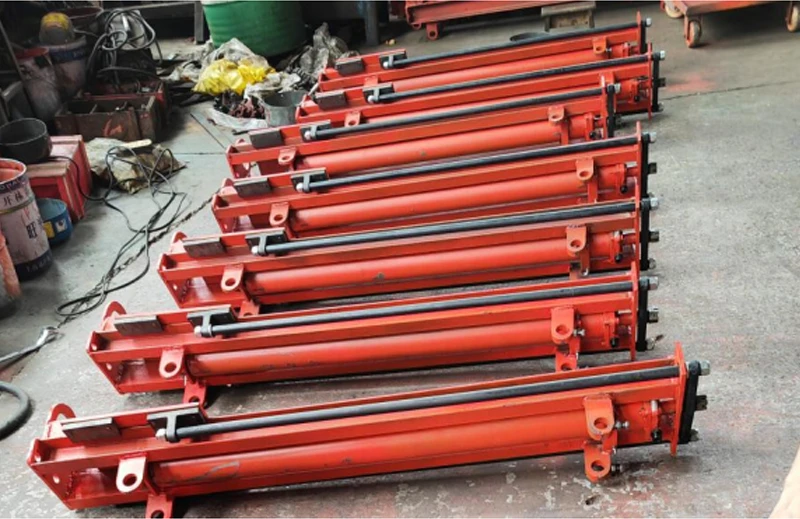

Assemblage du mât

Il se compose d'un mât et d'un vérin pneumatique. Le mât est fabriqué en acier soudé à haute résistance, léger et de haute résistance. Précautions : en cas d'utilisation prolongée et de fuite d'air du cylindre, remplacez à temps la bague d'étanchéité sur la culasse à l'extrémité du cylindre et vérifiez si la coupelle de piston sur la tige de piston blanche est d'ailleurs endommagée.

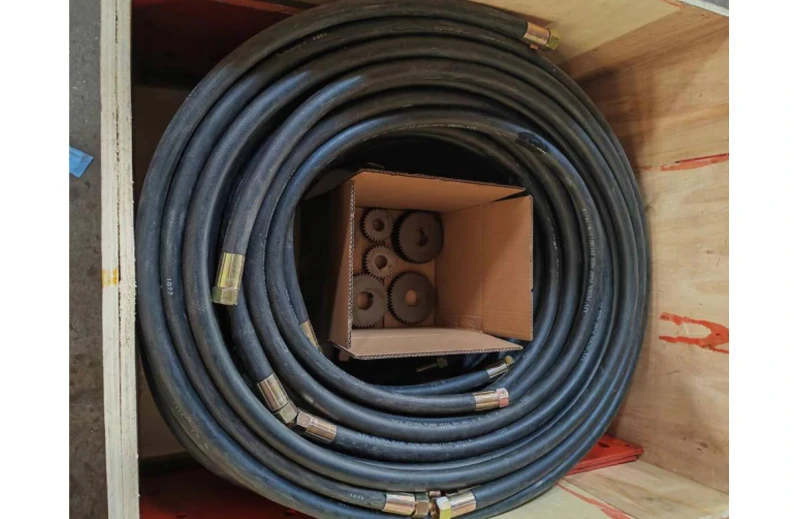

Tuyau de raccordement

Utilisant du caoutchouc de densité à haute résistance, il présente une excellente flexibilité et est très résistant à l'usure. Les joints sont étroitement reliés aux tuyaux et ont des performances stables.

XDQ70 comprend 1 tuyau de 25 mm, 2 tuyaux de 19 mm, 2 tuyaux de 13 mm.

XDQ100 comprend 1 tuyau de 38 mm, 4 tuyaux de 19 mm.
