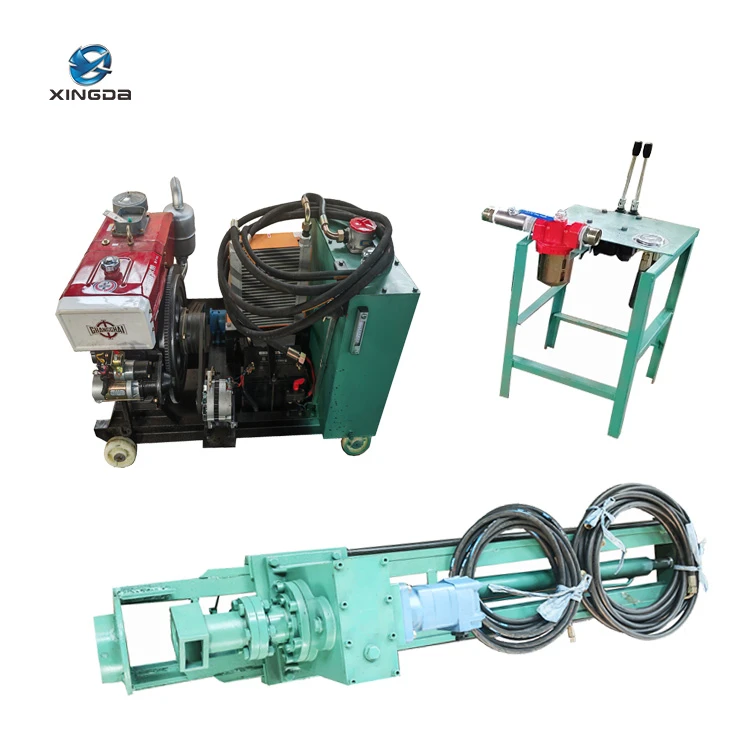

XDD-110 (150) Plate-forme de forage hydraulique portative DTH

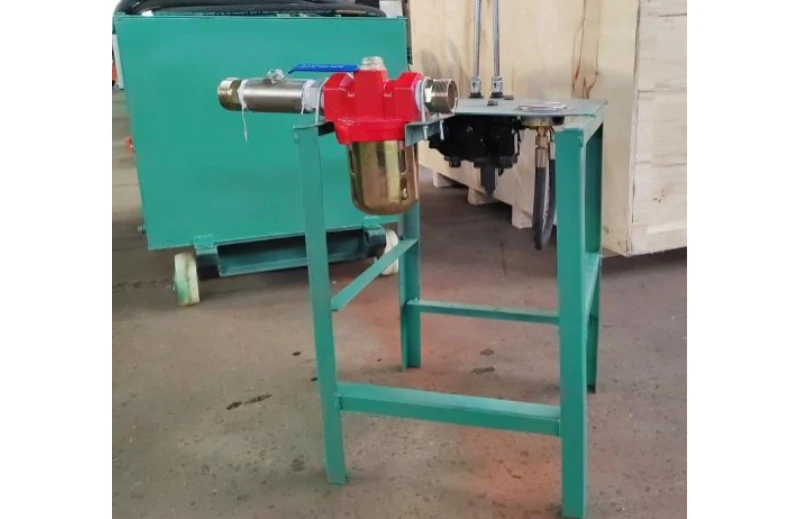

Console de contrôle

La console de commande est le dispositif de contrôle de l'appareil de forage. Elle est composée d'une vanne de commande, d'un cadre, d'un générateur de brouillard d'huile, d'un manomètre, etc. La vanne d'inversion contrôle l'alimentation de la tête motrice. Le manomètre sur la console indique la force d'alimentation de la tête motrice. Le générateur de brouillard d'huile atomise l'huile lubrifiante et l'injecte dans le système pneumatique. Il lubrifie les pièces mobiles telles que les électrovannes et les cylindres pour réduire les frottements mécaniques et prolonger la durée de vie de l'équipement. La console de commande a une structure simple et est facile à utiliser et à déplacer.

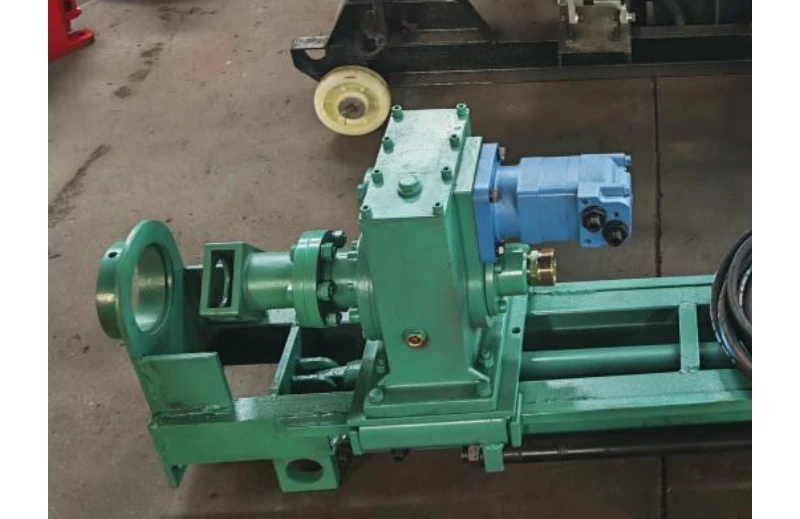

Assemblage de la tête motrice

Il se compose d'un moteur pneumatique de 3 kW ou 4 kW, d'un réducteur et d'une boîte de transmission. Il a une forte puissance et un rendement élevé. Précautions : La boîte doit être remplie de beurre avant utilisation, sinon cela réduira la durée de vie de l'équipement.

Assemblage du mât

Il se compose d'un mât et d'un vérin pneumatique. Le mât est fabriqué en acier soudé à haute résistance, léger et de haute résistance. Précautions : en cas d'utilisation prolongée et de fuite d'air du cylindre, remplacez à temps la bague d'étanchéité sur la culasse à l'extrémité du cylindre et vérifiez si la coupelle de piston sur la tige de piston blanche est d'ailleurs endommagée.

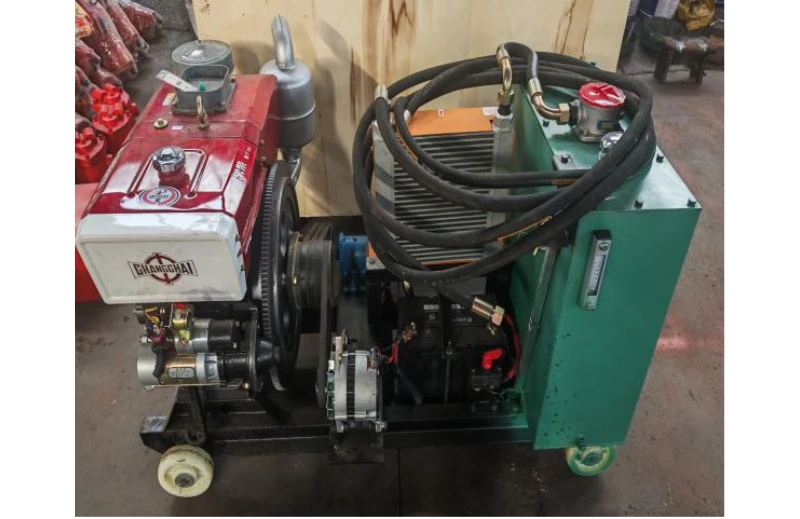

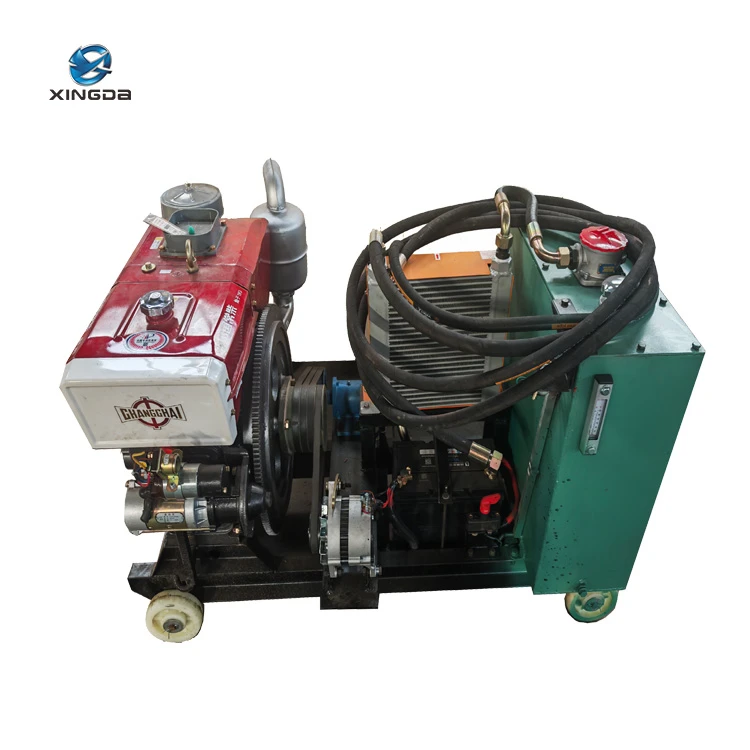

Station de pompage

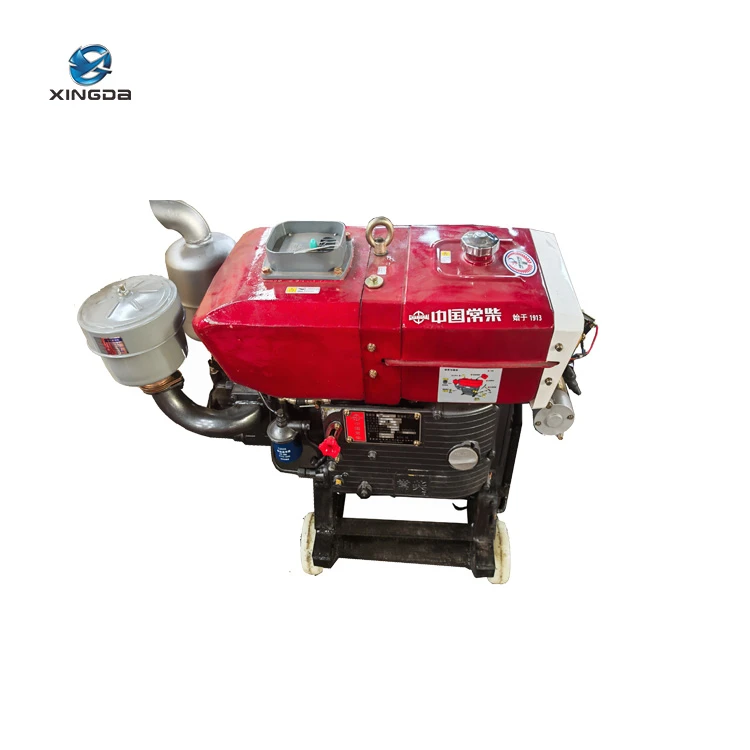

Cette station de pompage se compose d'un système électrique intégré et d'un réservoir de fioul. Le système d'alimentation comprend des composants de moteur diesel, des radiateurs, des batteries, etc. Le moteur diesel entraîne la pompe à huile pour convertir l'énergie mécanique en énergie hydraulique, puis entraîne les actionneurs pour fonctionner. Le réservoir de pétrole de grande capacité garantit le fonctionnement à long terme de la plate-forme de forage.

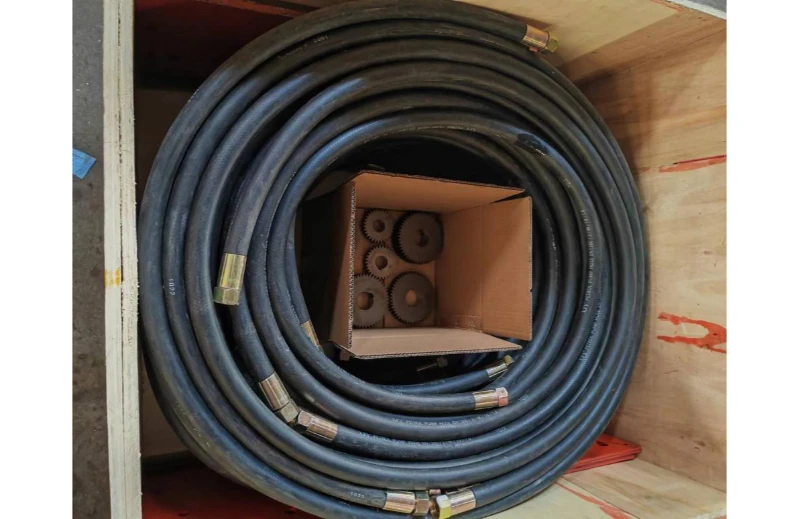

Tuyau de raccordement

Utilisant du caoutchouc de densité à haute résistance, il présente une excellente flexibilité et est très résistant à l'usure. Les joints sont étroitement reliés aux tuyaux et ont des performances stables.
