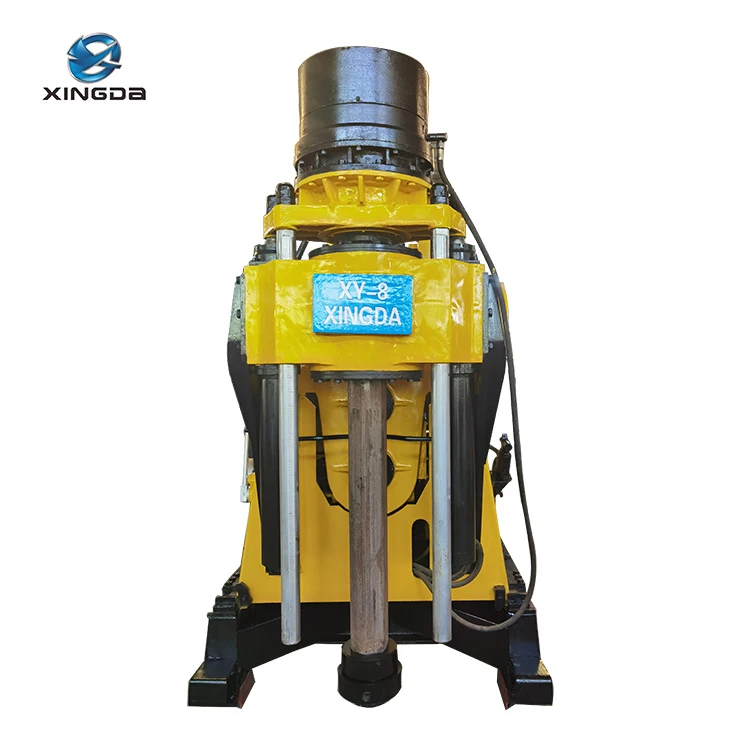

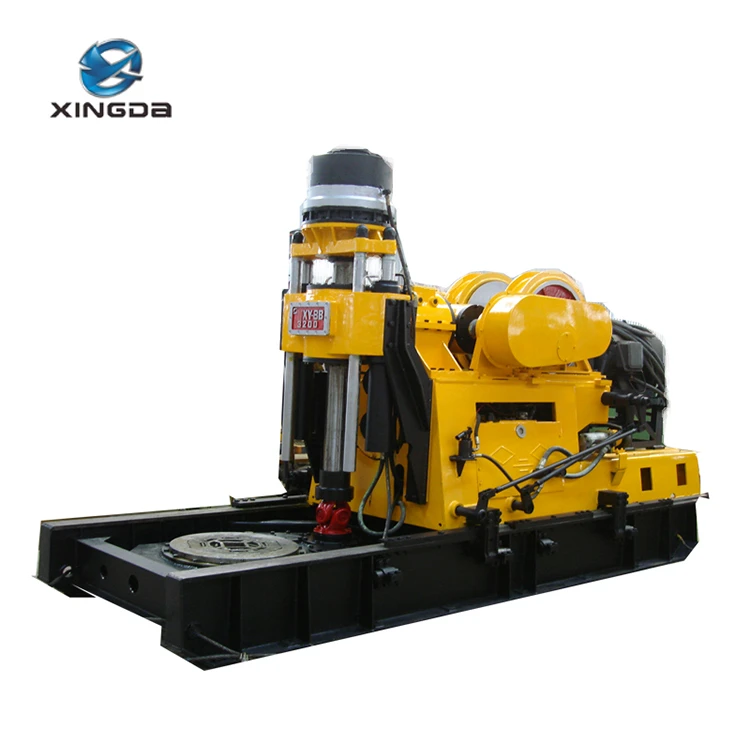

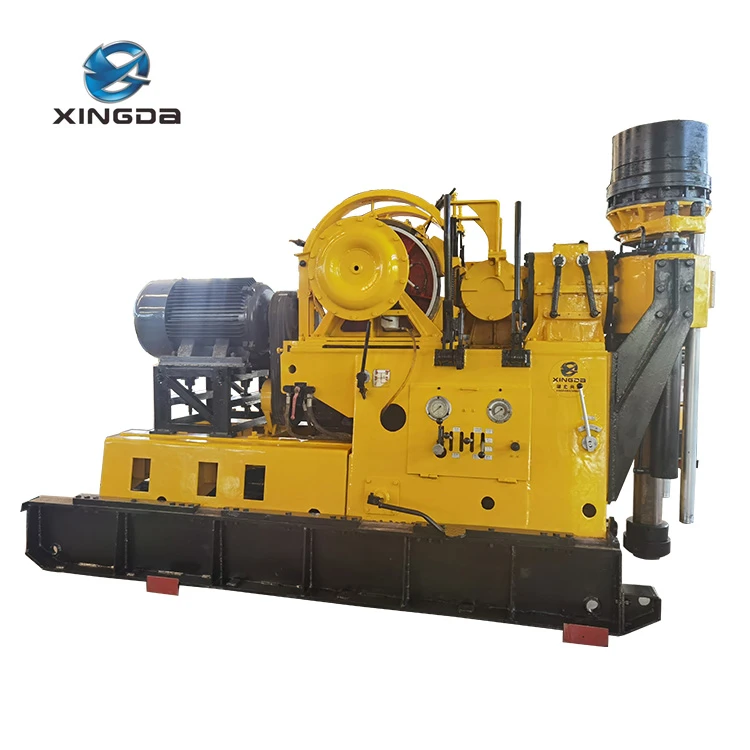

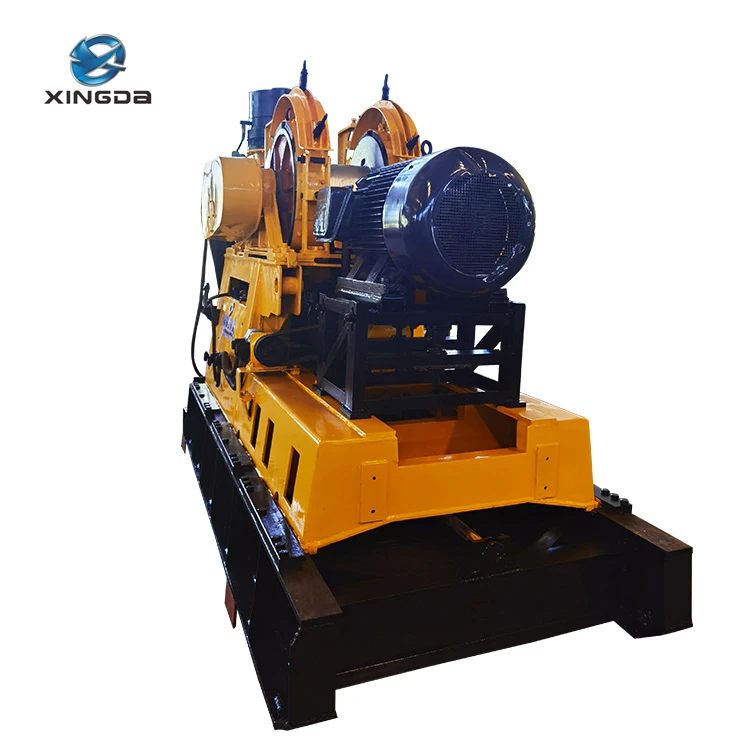

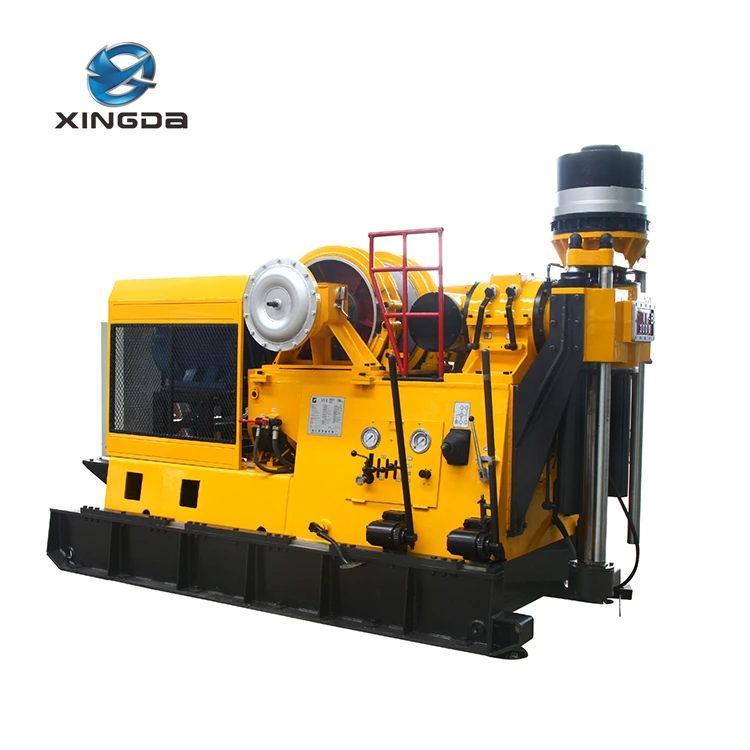

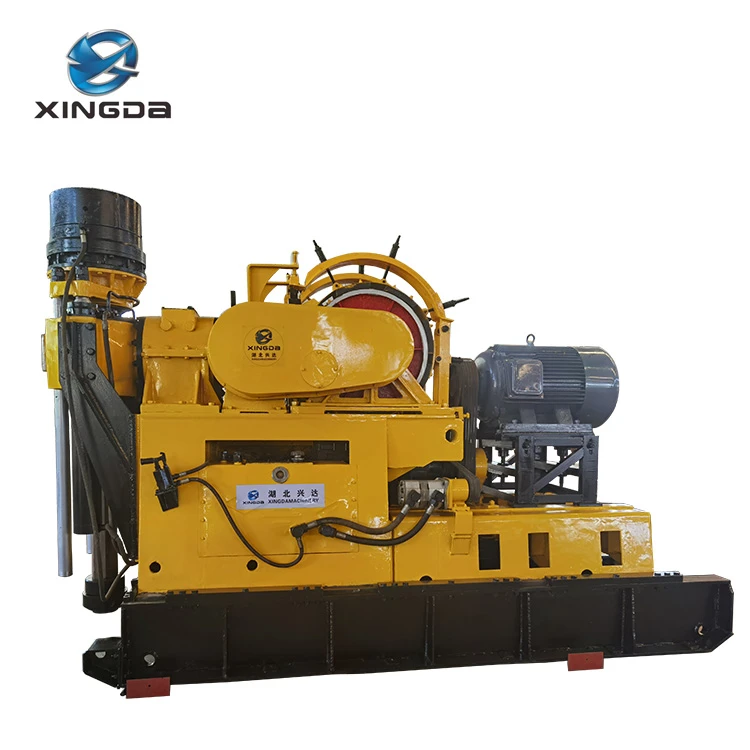

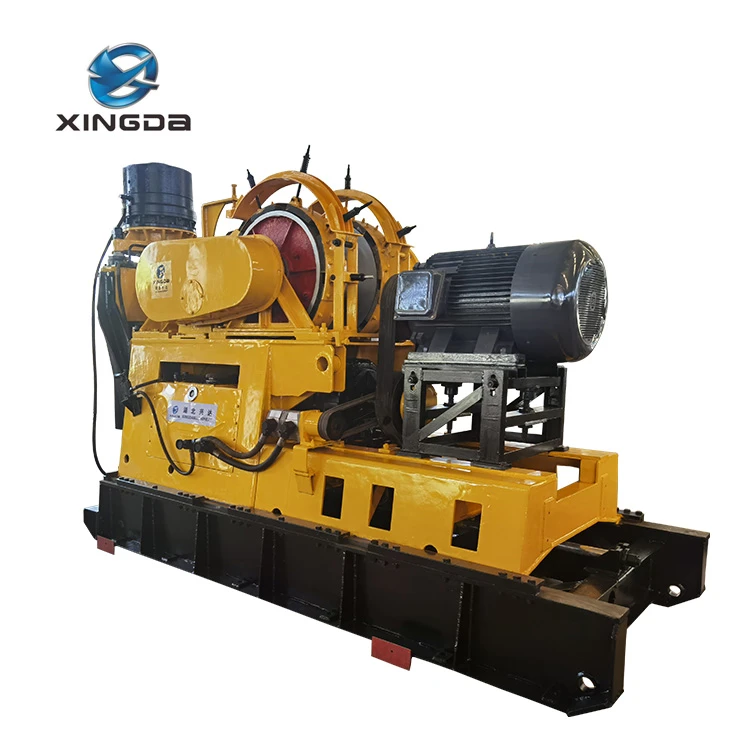

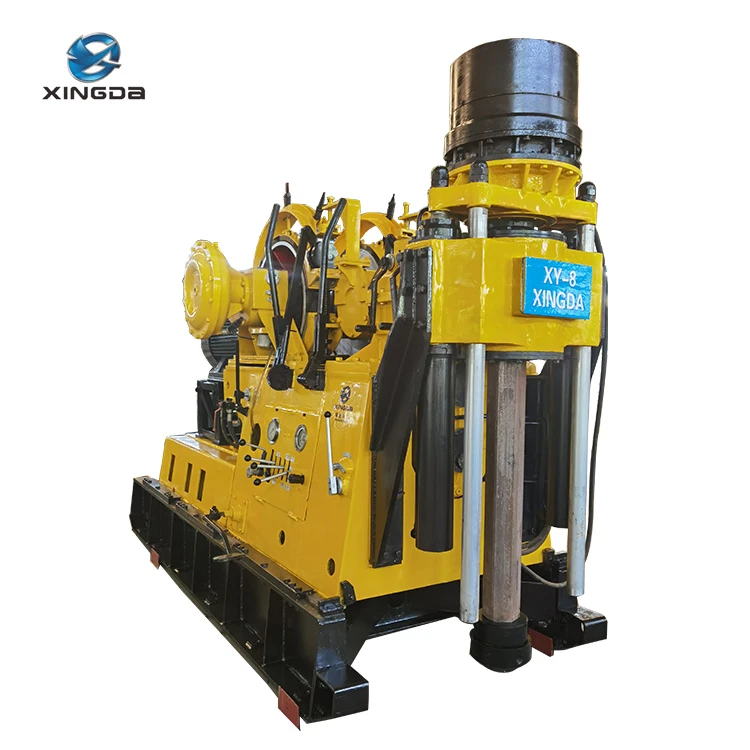

Carotteuses XY-8 et XY-8B

Les carotteuses XY-8 et XY-8B sont une sorte d'appareil de carottage pour le forage de trous de moyenne et grande profondeur à l'aide de pointes en diamant et en carbure. embouts, avec transmission mécanique, rotation de la broche, alimentation hydraulique.

Contenu du tambour d'enroulement		185m
Max. force de levage		125kN
Poids (sans bloc d'alimentation)		7900 kg

Renseignez-vous maintenant Contactez-nous

Caractéristiques Principaux paramètres techniques

Caractéristiques

Les types de carotteuses XY-8 et XY-8B sont une sorte de carotteuse pour le forage de trous de moyenne et grande profondeur à l'aide de forets diamantés et carbure, avec transmission mécanique, rotation de broche, alimentation hydraulique.

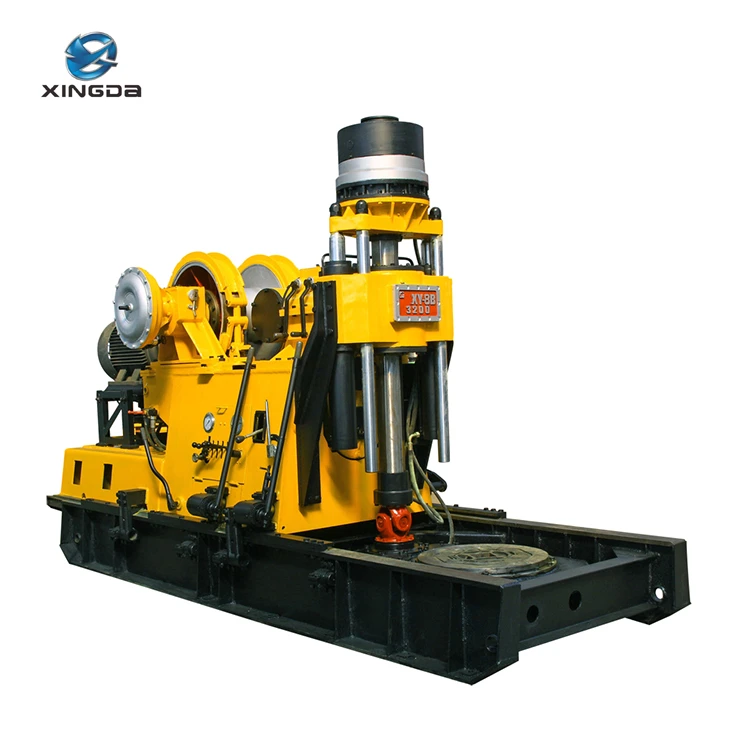

XY-8 est un type d'appareil de forage à broche verticale et XY-8B est une foreuse rotative.

Les appareils de forage s'appliquent à la prospection de gisements minéraux solides métalliques et non métalliques ; exploration et exploitation de pétrole et de gaz naturel peu profonds ; exploitation de puits géothermiques, ventilation et drainage de mines et également construction de pieux de base de grand diamètre. Ils pourraient être largement utilisés dans les domaines de la géologie, de la métallurgie, du charbon, de l’hydrogéologie, des puits hydrologiques, de l’ingénierie et d’autres industries.

Les carotteuses XY-8 et XY-8B présentent les caractéristiques suivantes : une large plage et des vitesses de forage raisonnables ; grande capacité de l'unité de puissance; grand couple de sortie ; palan en disposition horizontale ; et les plates-formes sont également équipées de freins hydrauliques. Ils ont également un énorme pouvoir de levage ; freiner facilement et rapidement ; ils sont faciles et pratiques à utiliser, fiables et sûrs. Vous avez le choix entre deux types : le XY-8, un type d'appareil de forage à broche verticale ; et XY-8B, une perceuse rotative.

Le XY-8 pourrait être utilisé comme appareil de forage à broche verticale traditionnel, et le XY-8B pourrait être utilisé comme foreuse rotative. Ce sont les équipements de sélection prioritaires et conviennent actuellement au forage de trous de moyenne et grande profondeur en Chine.

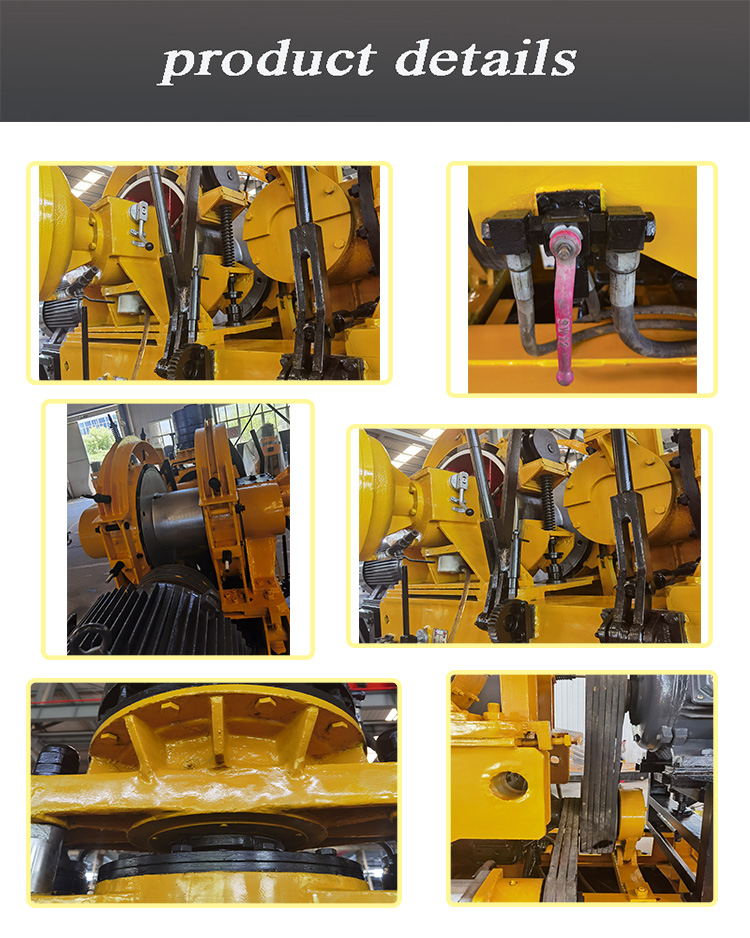

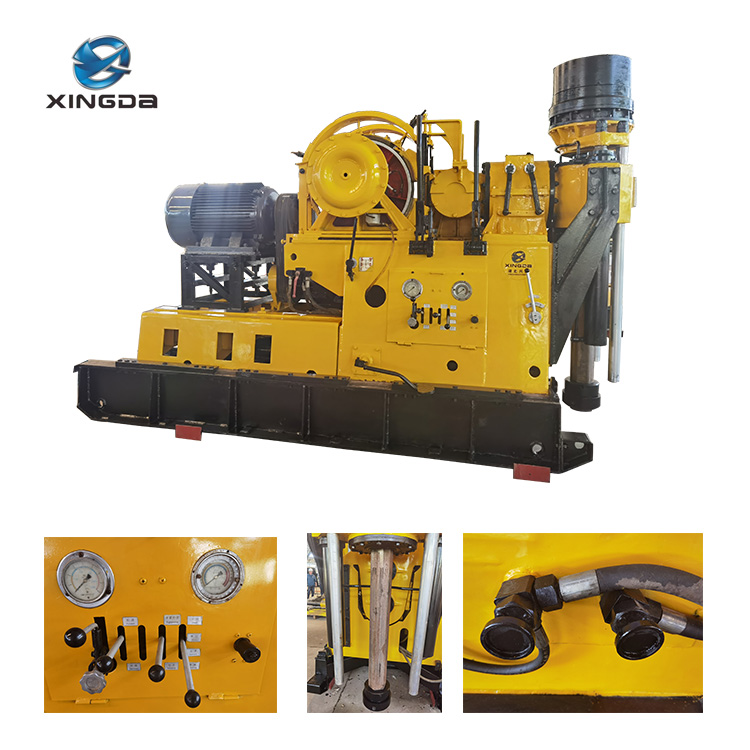

Carotteuses XY-8 et XY-8B

Principaux paramètres techniques

Modèle		XY-8	XY-8B	XY-9	XY-9B
Profondeur de perçage		2100-3200m	2300-3200m	2600-4200m	2800-4200m
Vitesse de broche	Positif	99, 168, 256, 363, 277, 467, 715, 1011 tr/min	99, 168, 256, 363, 277, 467, 715, 1011 tr/min	82, 119, 170, 234, 333, 240, 338, 484, 683, 949 tr/min	82, 119, 170, 234, 333, 240, 338, 484, 683, 949 tr/min
Vitesse de broche	Négatif	70, 194 tr/min	70, 194 tr/min	29, 84 tours	29, 84 tours
Couple de rotation maximum de la broche		8682N.m		18610	18610N.m (positif) 52024N.m (négatif)
Course de broche		1000mm	800mm	1200 mm
ID de la broche		118mm		118mm	118mm
Vitesse du plateau tournant	Positif		41, 70, 107, 152, 116, 195, 299, 415 tr/min		28, 41, 58, 80, 114, 82, 116, 166, 234, 326 tr/min
Vitesse du plateau tournant	Négatif		29, 81 tours		10, 28 tours
Max. couple de rotation du plateau tournant			29638N.m (négatif)		151390N.m (négatif) 54155N.m (positif)
Ouverture du plateau tournant			395mm		494mm
Puissance		Moteur électrique Y2-280M-490 kW/1480 tr/min	Moteur électrique Y2-280M-490 kW/1480 tr/min	Moteur électrique Y2-315L1-4160 kW1480 tr/min	Moteur électrique Y2-315L1-4160 kW/1480 tr/min
Puissance		Moteur diesel YC6B180D134KW/1800rpm	Moteur diesel YC6B180D134KW/1800rpm	Moteur diesel YC6M265L-D20170kw/1500rpm	Moteur diesel YC6M265L-D20170kw/1500rpm
Max. capacité de levage de la broche		294 kN		643 kN
Max. force de pression de la broche		141 kN		400 kN
Dimensions (LLH)		Moteur électrique 390516922603mm	Moteur électrique 441316922653mm	Moteur électrique 573020403400mm	Moteur électrique 700520403400mm
Dimensions (LLH)		Moteur diesel 410518922803mm	Moteur diesel 441318922803mm	Moteur diesel 608820403400mm	Moteur diesel 736220403400m
Diamètre du fil d'acier		21,5 mm	21,5 mm	26mm	26mm
(m/s)Vitesse de levage à fil unique du palan				0,84, 1,21, 1,74, 2,45, 3,4	0,84, 1,21, 1,74, 2,45, 3,4
Contenu du tambour d'enroulement		185m	185m	400m	400m
Max. force de levage		125 kN	125 kN	165kN	165N
Course coulissante de l'appareil de forage			690mm	800mm
Poids (sans bloc d'alimentation)		7900 kg	9100 kg	17 000 kg (moteur électrique) 17 600 kg (moteur diesel)	19900kg (moteur électrique) 20500kg (moteur diesel)
Kelly hexagonale				Φ114102, 8979mm	Φ114102, 8979, 110*110mm
Dia de tige de forage				Φ114, 102, 89, 71 mm	Φ114, 102, 89, 71 mm
Max. Charge morte du plateau tournant					1335 kN
Max. Charge dynamique du plateau tournant					720 kN
