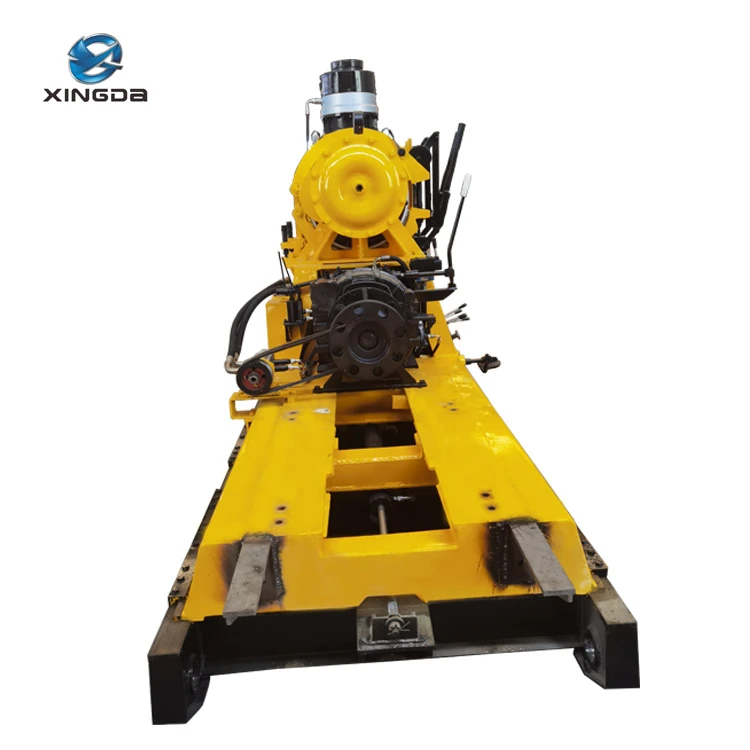

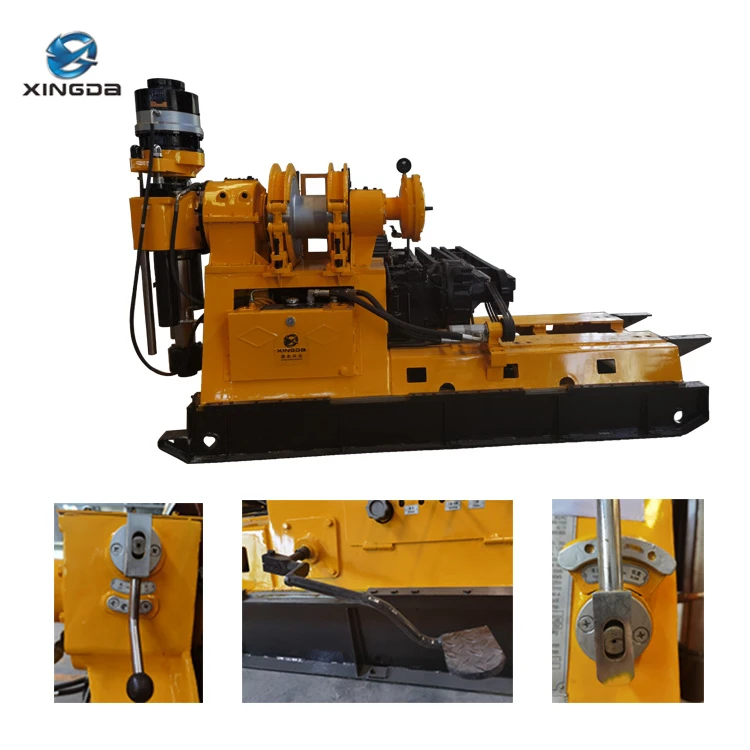

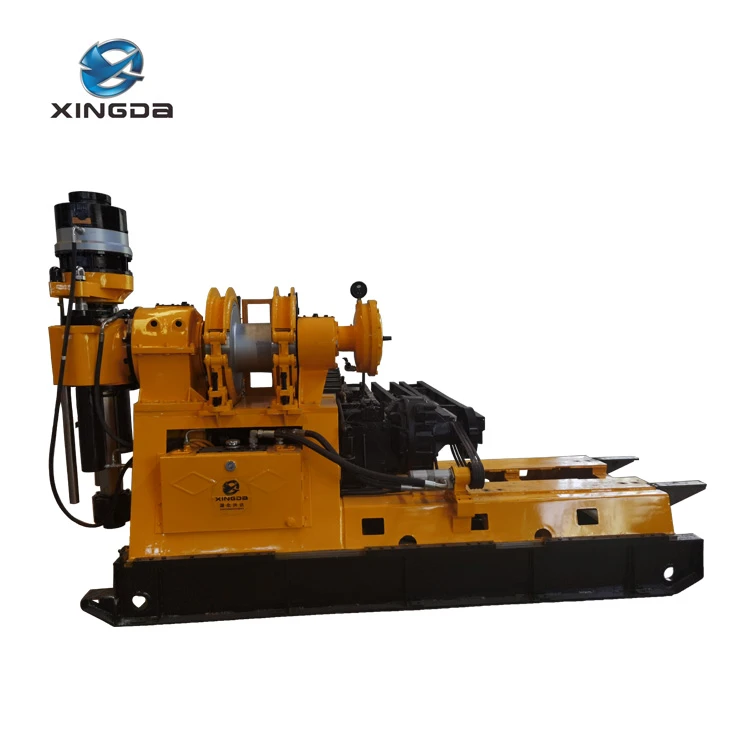

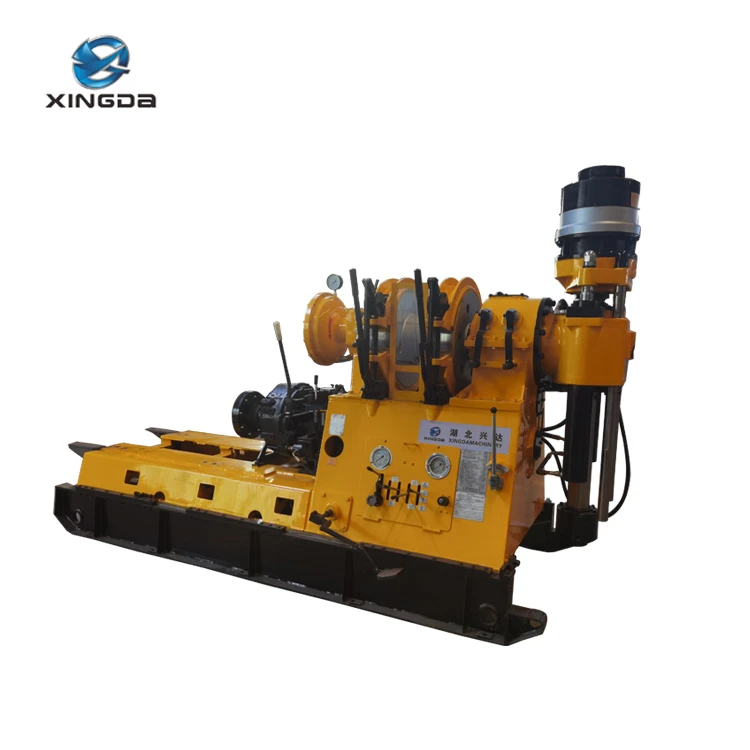

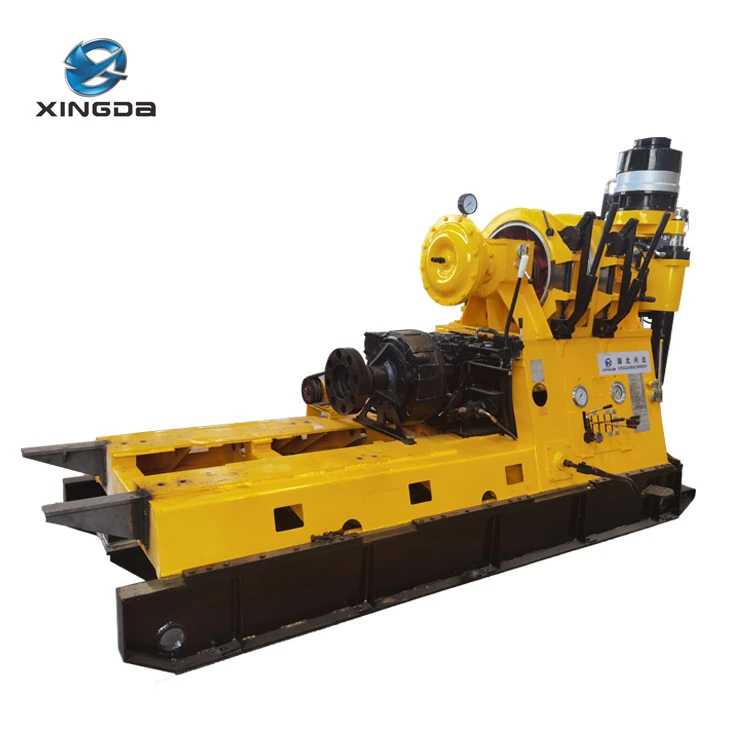

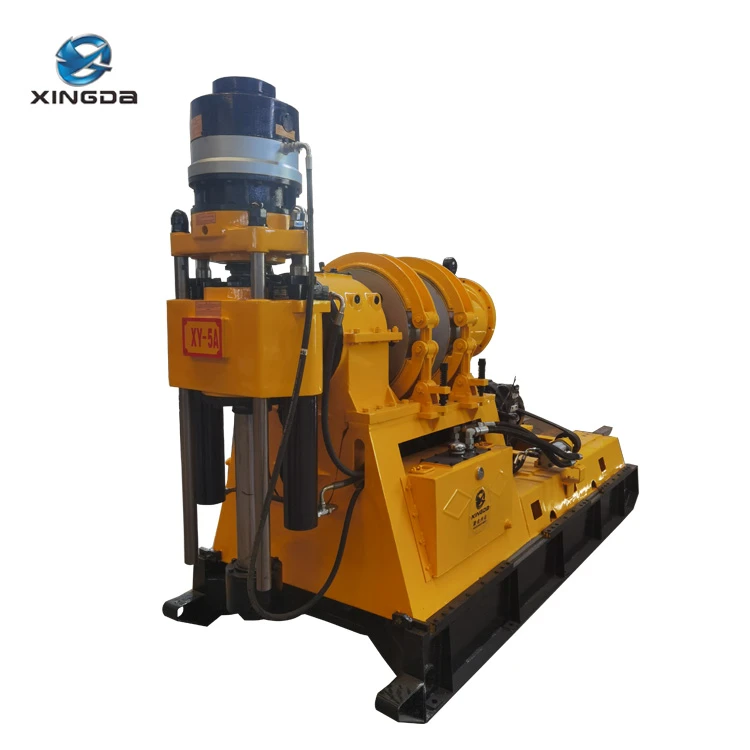

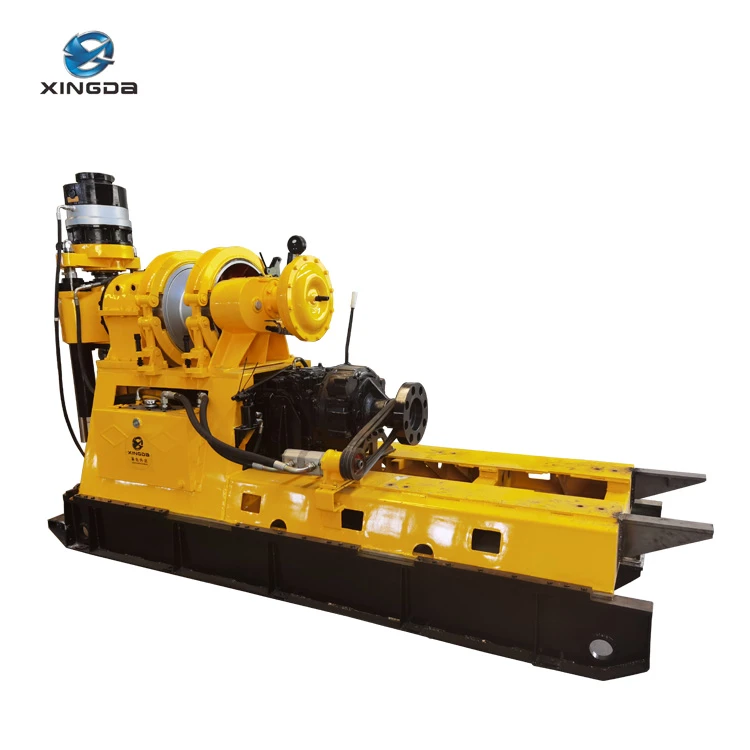

XY-5A est développé à partir de XY-5. Les avantages du XY-5 sont réservés et en même temps, de grands changements sont apportés au rotateur, à la boîte de vitesses, à l'embrayage et au cadre.
|
Couple de rotation maximum de la broche |
5361N.m |
|
|
Course de broche |
600 mm |
|
|
ID de la broche |
92mm |
|
Caractéristiques

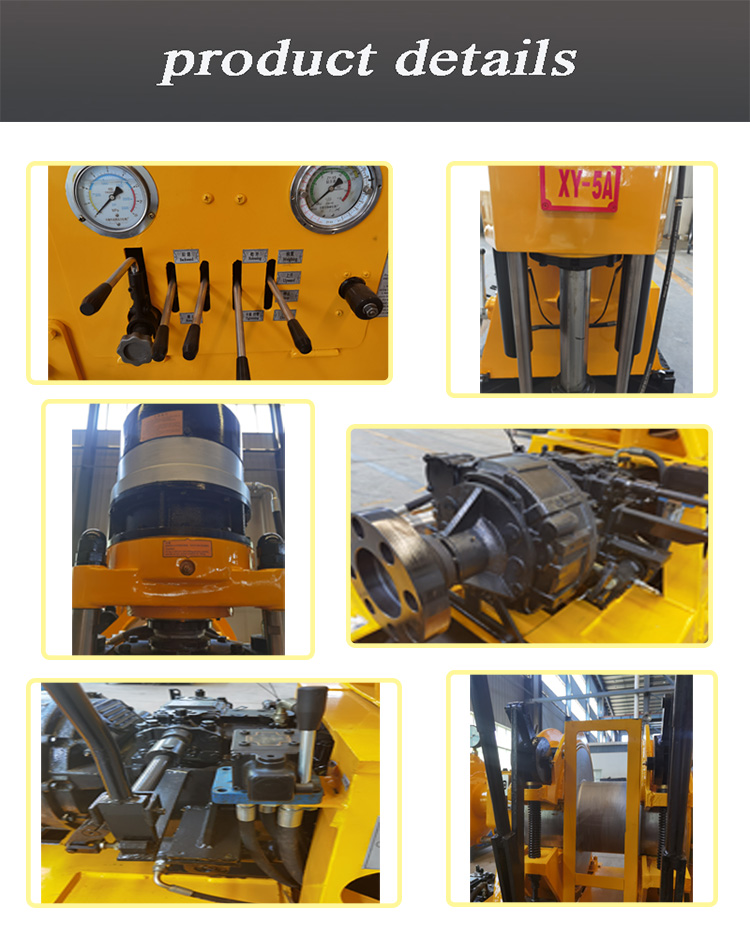

XY-5A est développé à partir de XY-5. Les avantages du XY-5 sont réservés et en même temps, de gros changements sont apportés au rotateur, à la boîte de vitesses, à l'embrayage et au châssis. Des leviers à double guidage sont équipés sur la machine, le rapport de vitesse de la boîte de vitesses est redistribué, la course de la broche est augmentée de 500 mm à 600 mm et la course de mouvement de va-et-vient est augmentée de 460 mm à 600 mm. La machine est adaptée aux travaux d'ingénierie de forage de trous inclinés et verticaux. Il est de construction compacte, rationnel dans sa disposition globale, modéré en poids, pratique à assembler et large dans la plage de vitesse de rotation. Équipé d'un frein à eau, l'appareil de carottage XY-5A avec une force de levage élevée est pratique pour l'application du frein de levage en position basse.
Principaux paramètres techniques
|
Modèle |
XY-5A |
|
|
Profondeur de perçage |
800-1800m |
|
|
Angle de rotation de la broche |
0-360° |
|
|
Vitesse de broche |
Positif |
98 166 253 359 340 574 876 1244 tr/min |
|
Négatif |
69 238 tr/min |
|
|
Couple de rotation maximum de la broche |
5361N.m |
|
|
Course de broche |
600 mm |
|
|
ID de la broche |
92mm |
|
|
Puissance |
Y2-250M-4 |
|
|
YC6B135Z-D20 |
||
|
Capacité de levage maximale de la broche |
138,5 kN |
|
|
Force de pression maximale de la broche |
93 kN |
|
|
Dimensions (L*L*H) |
3500*1300*2175mm |
|
|
3700*1300*2175mm |
||
|
Diamètre du fil d'acier |
18,5 mm |
|
|
Contenu du tambour d'enroulement |
120m |
|
|
Max. force de levage |
60 kN |
|
|
Poids (sans bloc d'alimentation) |
3420kg |
|
