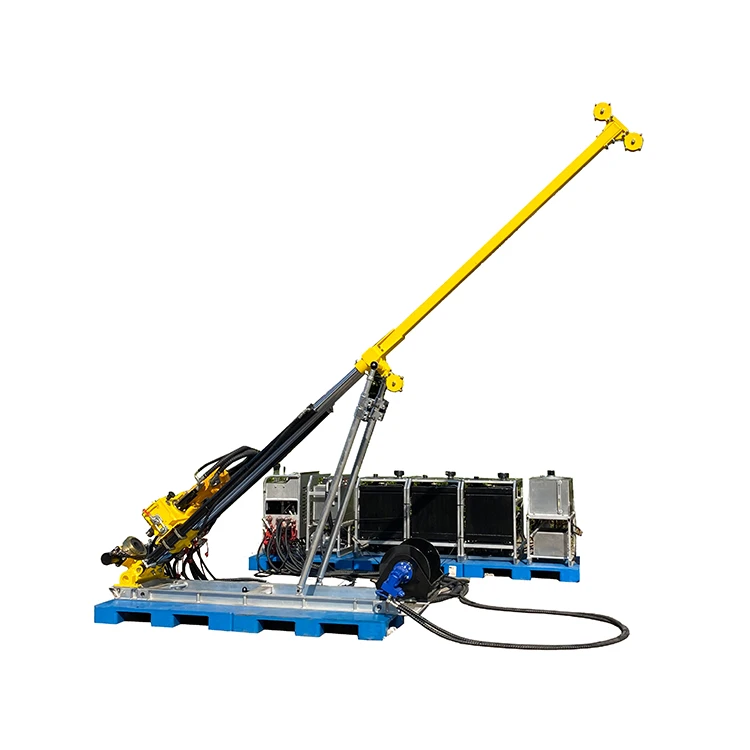

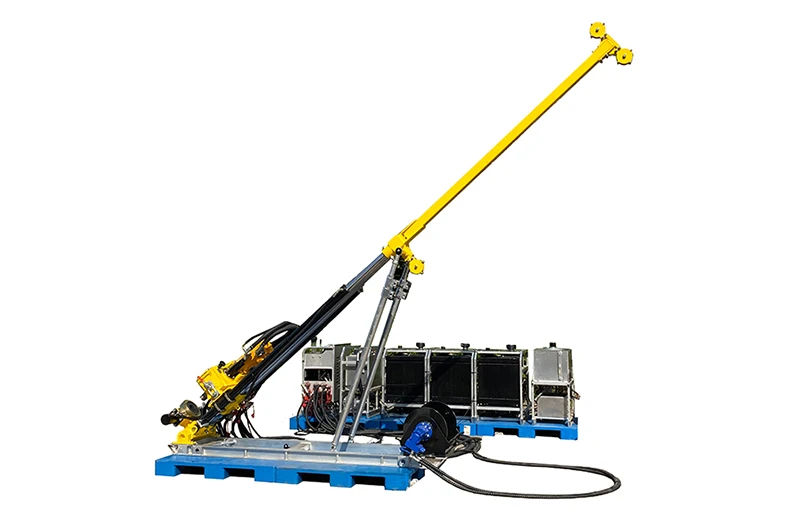

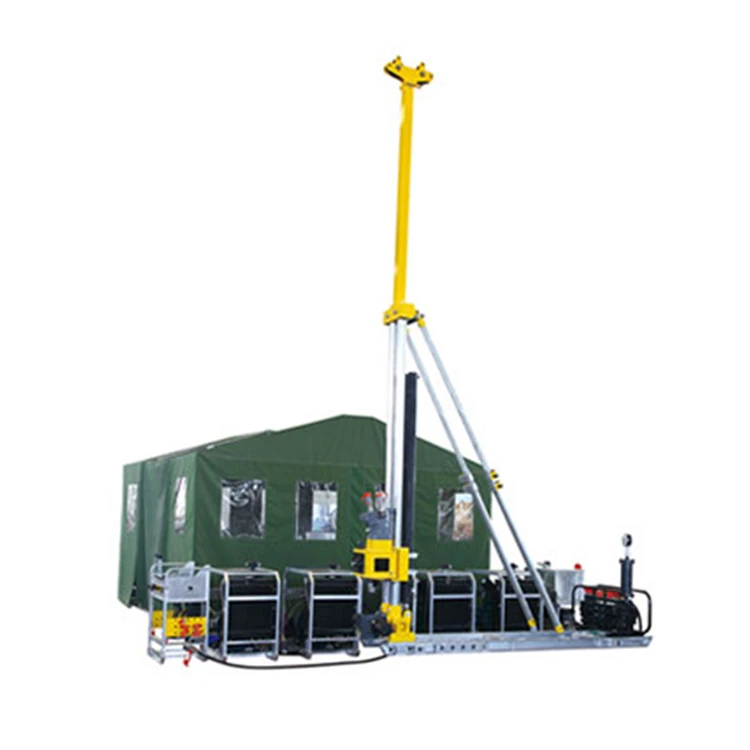

Plate-forme de forage entièrement hydraulique portative XDQB-6

La plate-forme de carottage entièrement hydraulique portable XDQB-6 est largement utilisée dans la prospection géologique et l'exploration minérale en raison de son accès facile, de son efficacité de forage élevée et de sa relocalisation rapide ; études techniques sur les chemins de fer, les autoroutes, les ponts, la conservation de l'eau et l'hydroélectricité et la ceinture de tunnels ; il peut également être utilisé dans les études géologiques de projets de construction municipaux et civils ; enquête technique sur les chemins de fer, les autoroutes, les ponts, la conservation de l'eau et l'hydroélectricité et la ceinture de tunnels ; il peut également être utilisé pour des études géologiques techniques telles que la construction municipale et civile ; particulièrement efficace pour le carottage et l'arpentage dans les zones montagneuses, les forêts, les plateaux et autres zones au terrain complexe et au transport peu pratique. Cela permet d'économiser considérablement l'investissement dans la construction de routes temporaires, de raccourcir la période d'exploration, d'économiser de la main d'œuvre et de réduire les risques et les coûts de manutention pour les clients.

Unité de puissance	Modèle	V1505-T
Unité de puissance	Puissance (KW)	33
Unité de puissance	Vitesse de rotation (tr/min)	3000

Renseignez-vous maintenant Contactez-nous

Caractéristiques Principaux paramètres techniques Structure Les principaux composants sont décrits comme suit

Principales caractéristiques de la plate-forme de forage à noyau hydraulique portable XDQB-6

La plate-forme de forage adopte un entraînement hydraulique, une conception modulaire, une structure sûre et fiable, facile à utiliser, réduit l'intensité du travail et est plus conviviale ; le cadre de forage de type mât, sans tour de forage, peut être percé à n'importe quel angle de 45 à 90 degrés ; les éléments clés adoptent des marques de renommée internationale, puissantes, stables et fiables ; le système hydraulique est hautement intégré, ne fuit pas d'huile et présente un taux de défaillance très faible ; efficacité de forage élevée et moins d'accidents.

Principaux paramètres techniques

Modèle		XDQB-3	XDQB-4	XDQB-6	XDQB-8
Capacité de forage	Au fait ( Φ55) m	450	600	800	1000
	NTW (Φ71) m	300	400	600	800
	HTW (Φ89) m	150	200	400	600
Unité de puissance	Modèle	V1505-T	V1505-T	V1505-5T	V1505-5T
	Puissance (KW)	33	33	33	33
	Vitesse de rotation (tr/min)	3000	3000	3000	3000
	Nombre de machines électriques (Set)	1+1	2	3	4
	Puissance totale (KW)	33+13,2 (Pompe à boue)	66	99	132
Tête de forage	Vitesse de rotation (tr/min)	0~1300	0~1300	0~1300	0~1300
	Couple rotatif maximum de la broche (N.m)	600	760	1170	1565
	Force de traction maximale (KN)	100	120	160	160
	Max. Force d'alimentation (KN)	50	62	80	80
	Course d'alimentation (mm)	1800	1800	1800	1800
	Angles de perçage (°)	45°~90°	45°~90°	45°~90°	45°~90°
Système hydraulique	Pression maximale (MPa)	16	20	25	25
Pompe à boue	Modèle	BW100/6-X	BW100/6	BW100/6	BW100/6
	Sortie maximale (L/min)	100	100	100	100
	Pression maximale (MPa)	6	6	6	6
Treuil principal	Capacité de levage (KN) (Un seul fil/tambour vide)	10	10	10	10
Treuil principal	Dia. de fil d'acier (mm)	6	6	6	6
Pince à pied	Plage de serrage (mm)	D'ailleurs/NTW/HTW	D'ailleurs/NTW/HTW	D'ailleurs/NTW/HTW	D'ailleurs/NTW/HTW
Pince à pied	LD. du trou de broche (mm)	134	134	134	134

Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !

Structure

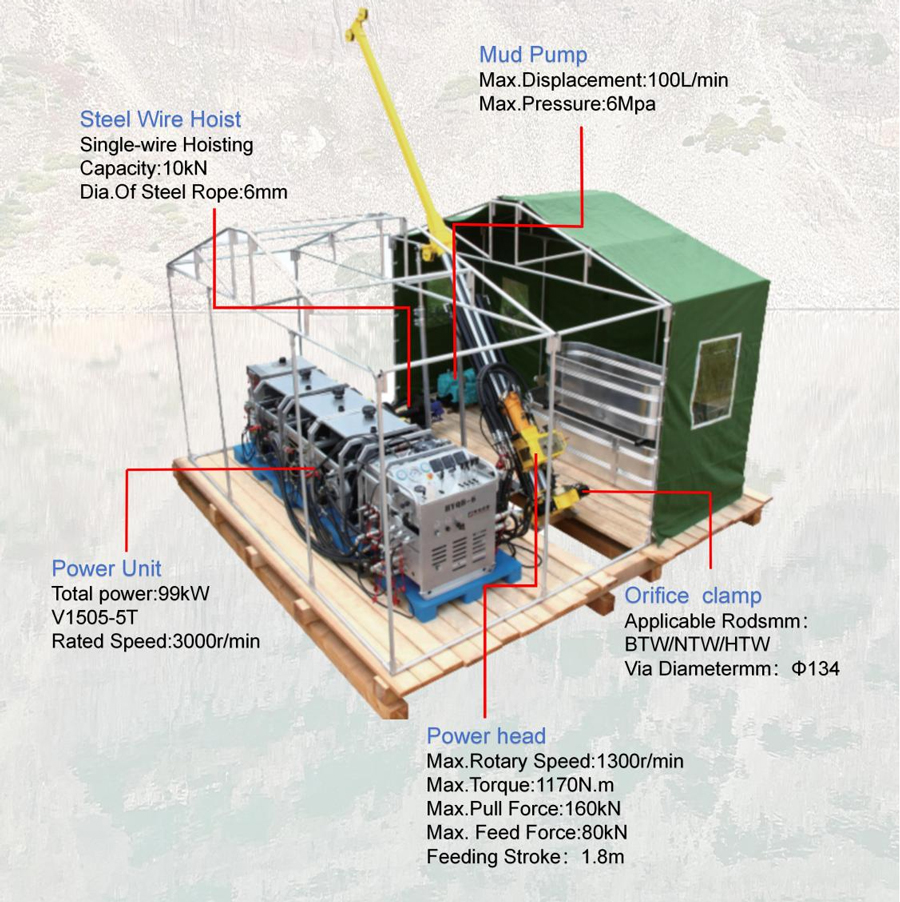

Les composants de la plate-forme de forage hydraulique portable XDQB-6 : 1. Machine principale, 2. Panneau de commande, 3. Unité d'alimentation, 4. Pompe à boue (4 parties)

Plate-forme de forage entièrement hydraulique portative XDQB-6

Les principaux composants sont décrits comme suit

Machine principale

Le corps principal est principalement composé de cinq composants : ① pince à pied ; ② ensemble de mât ; ③ tête motrice ; ④ treuil; ⑤ base

La description de la machine principale est la suivante :

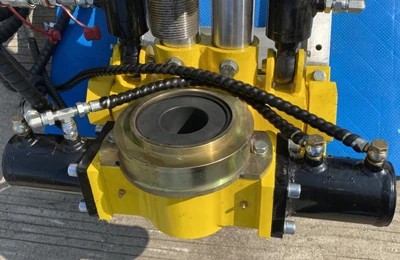

① Pince à pied

Il s'agit d'une structure de serrage ou de relâchement du mandrin hydraulique avec deux cylindres poussant le manchon conique. Sa fonction est la suivante : ① Pour travailler avec la tête de forage, la pince peut maintenir la tige pour la fabrication et la rupture. ② Il existe un centralisateur pour contrôler la tige pour sa fiabilité afin de garantir le forage du puits.

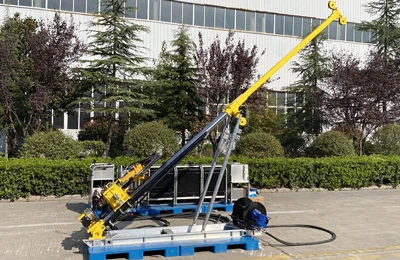

② Mât

Le système universel à double support forme une structure triangulaire spatiale avec la poutre d'alimentation. Il peut percer à n'importe quel angle allant de 45 degrés à 90 degrés, garantissant la stabilité et la fiabilité du faisceau d'alimentation à n'importe quel angle.

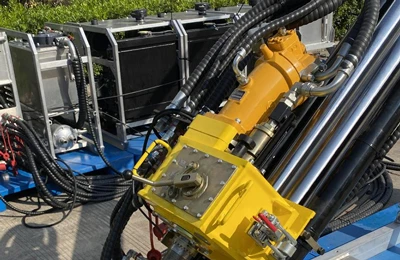

③ Tête motrice

Sa forme est une structure d'entraînement supérieure entraînée par un moteur hydraulique, avec une régulation hydraulique de la vitesse en continu et un système d'engrenage mécanique à deux vitesses. Il empêche le désengagement accidentel de la tige de forage, possède une force de propulsion importante et un rendement élevé.

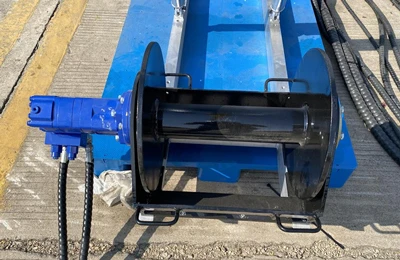

④ Treuil

Le contrôle hydraulique est obtenu en rétractant et en étendant le câble en acier pour soulever et abaisser la charge.

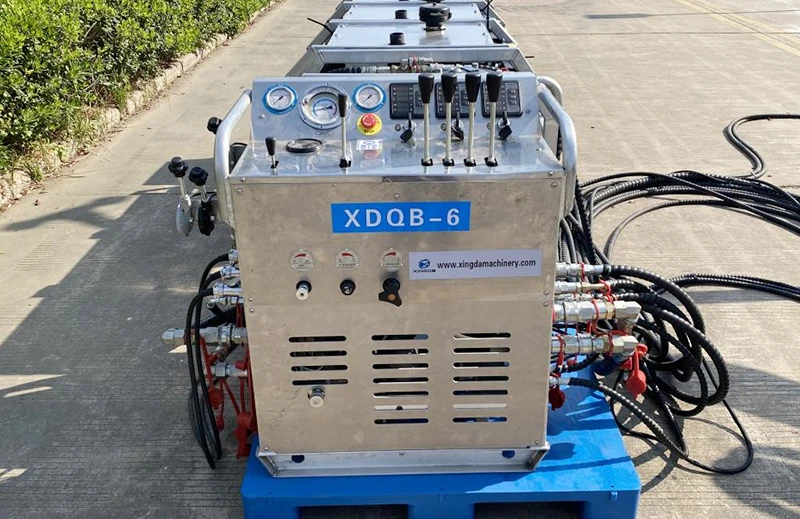

Panneau de contrôle

La vanne de fonctionnement est hautement centralisée, avec un contrôle flexible, des performances stables et une contrôlabilité élevée. C’est également plus esthétique et plus direct.

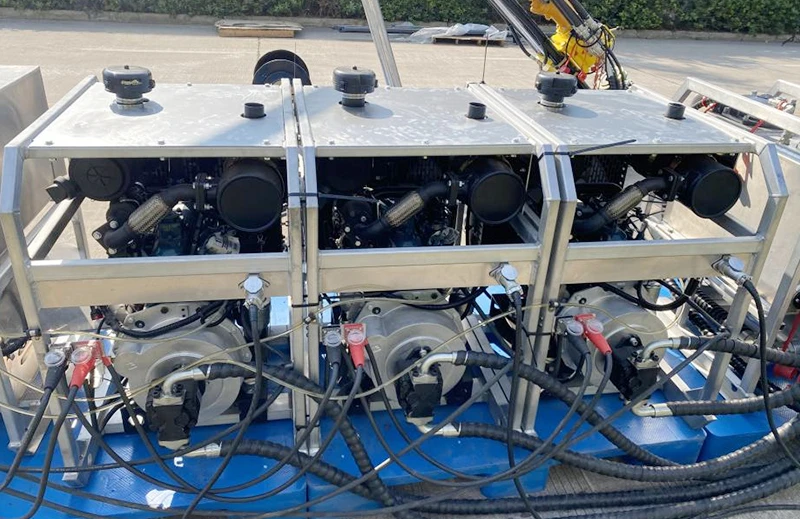

Unité de puissance

Conception modulaire, pratique pour le transport. Equipée de moteurs de marques renommées, la machine fonctionne de manière stable. Le moteur puissant et la configuration hautes performances garantissent une durée de vie plus longue de la machine.
