Il présente les avantages d'une structure compacte, d'une petite taille, d'un poids léger, d'une faible consommation d'eau et d'un mouvement pratique.
|
Course de tige de forage |
1,2 m |
||||
|
Diamètre du tube de forage (mm) |
32mm, 42mm |
||||
|
Couple max. de sortie |
180N.m (mode lent) |
||||

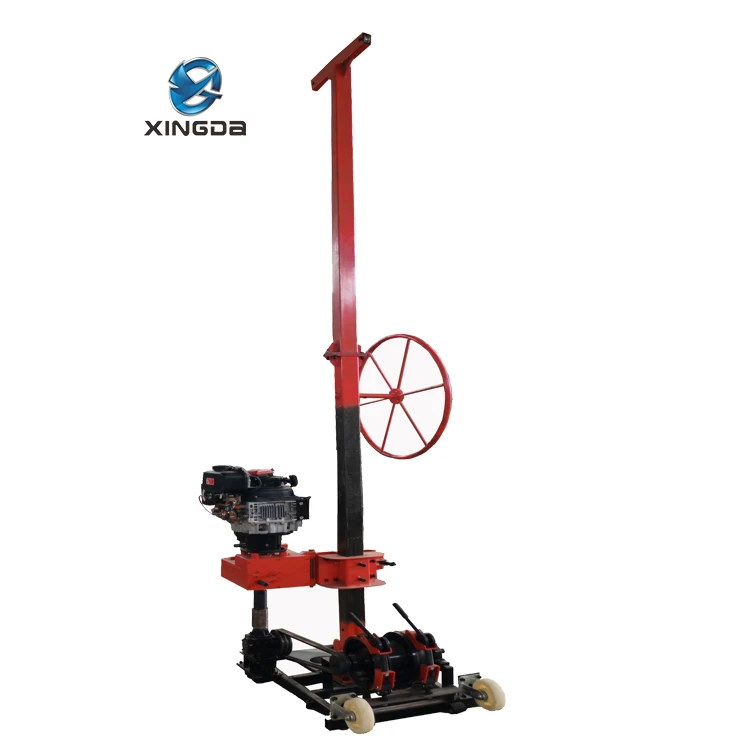

Gamme d'applications de la plate-forme de forage portative XD-50NY
La plate-forme de forage de base XD-50NY est conçue pour la plate-forme de micro-ingénierie utilisée dans l'exploration minérale, l'exploration pétrolière et gazière, l'exploration géochimique, l'échantillonnage peu profond, l'exploration de veines minérales, la recherche géoscientifique, l'enquête d'ingénierie géotechnique, l'enquête sur les champs de pétrole, l'enquête d'ingénierie de l'eau et de l'hydroélectricité, l'enquête d'ingénierie routière, le revêtement de tunnel, la détection d'inversion.
La plate-forme de forage d'échantillonnage peu profonde de type sac à dos est un équipement de forage et d'échantillonnage petit et léger, principalement adapté aux hautes montagnes et aux zones où le transport est peu pratique. L'utilisation de cette plate-forme de forage peut réduire considérablement les dommages causés à la végétation et protéger l'environnement. Dans l'industrie géologique, il s'agit d'un moyen technique indispensable pour coopérer avec les travaux d'exploration géologique peu profonds tels que l'exploration de tranchées, la cartographie géologique régionale, l'échantillonnage géophysique et géochimique, l'échantillonnage paléomagnétique et la prévention des catastrophes géologiques. En termes d'enquête sur les lignes électriques, elle peut être définie par une vitesse de forage rapide et un faible coût de forage.
Principaux paramètres techniques
|
Modèle |
XD-50BP/50NY |
||||
|
Diamètre de perçage (mm) |
110 (couche de sol) |
91 |
75 |
60 |
46 |
|
Profondeur de perçage (mm) |
20 |
20 |
30 |
40 |
50 |
|
Course de tige de forage |
1,2 m |
||||
|
Diamètre du tube de forage (mm) |
32mm, 42mm |
||||
|
Max. vitesse de sortie de puissance |
Mode lent : 225 r/min Mode rapide : 535 r/min |
||||
|
Couple max. de sortie |
180N.m (mode lent) |
||||
|
Moteur correspondant |
Vitesse maximale Diesel 6KW : 3600r/min |
||||
|
Dimensions (L*L*H) |
680*1200*3900mm |
||||
|
Poids (kg) |
Machine complète : 165 kg (Machine démontable pour le transport) |
||||
Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !
Structure

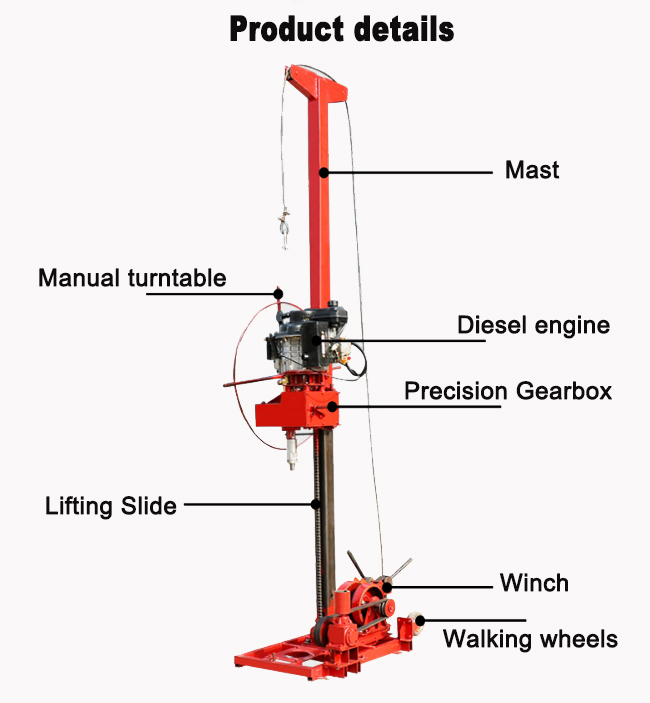

Les composants de la plate-forme de carottage portable XD-50NY : 1. Base, 2. Roue d'assistance à la marche, 3. Moteur, 4. Tête motrice, 5. Mât, 6. Treuil, 7. Plateau tournant manuel (7 pièces)
Les principaux composants sont décrits comme suit
01

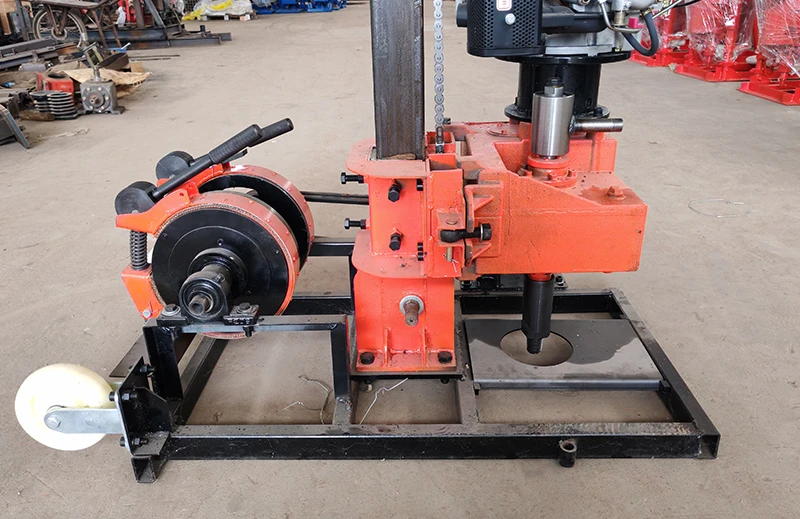

Base
La base renforcée de la perceuse peut stabiliser la machine et rendre le fonctionnement plus stable dans l'environnement de travail sur le terrain.
02

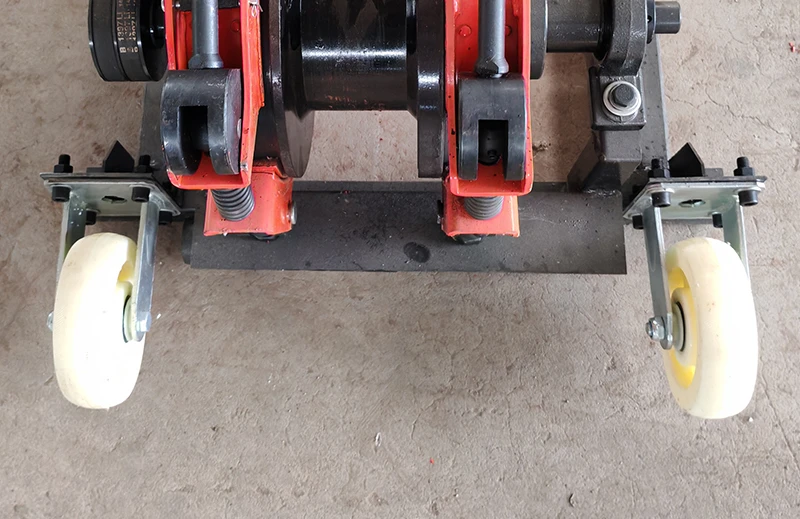

Roues de marche
Equipé d'un mécanisme de marche à roulettes, il est pratique pour les déménagements sur de courtes distances.
03

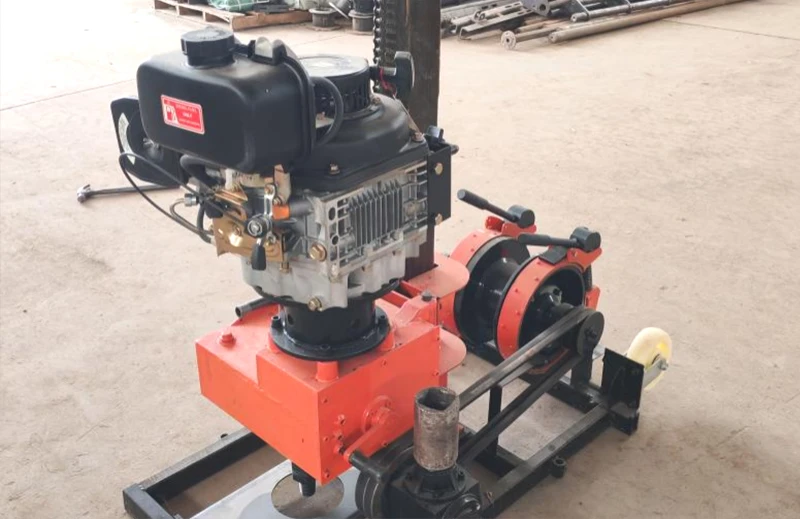

Unité de puissance
Utilisant des moteurs de marques connues, le fonctionnement est stable. Le moteur puissant et la configuration hautes performances garantissent une durée de vie plus longue de la machine.
04

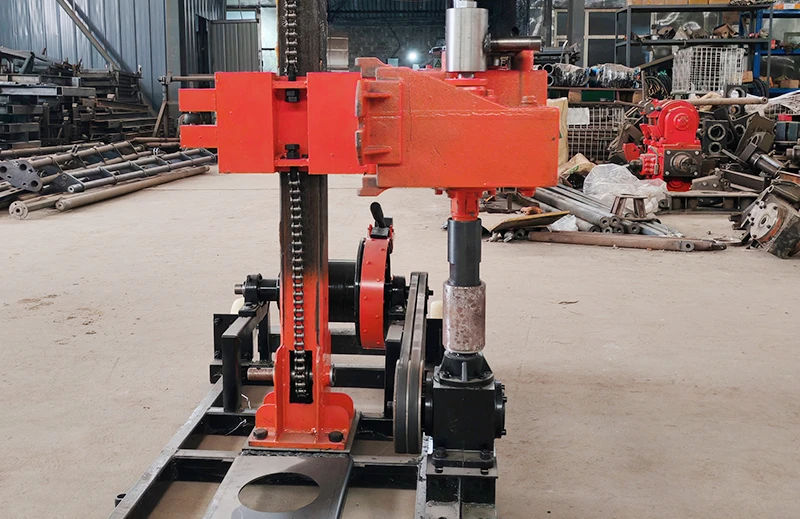

Tête de forage
Compatible avec divers outils de forage. La boîte de vitesses dispose de trois vitesses : vitesse élevée, vitesse basse et vitesse neutre.
Ces engrenages peuvent être ajustés en fonction de différents terrains pour rendre le processus de forage plus efficace.
05

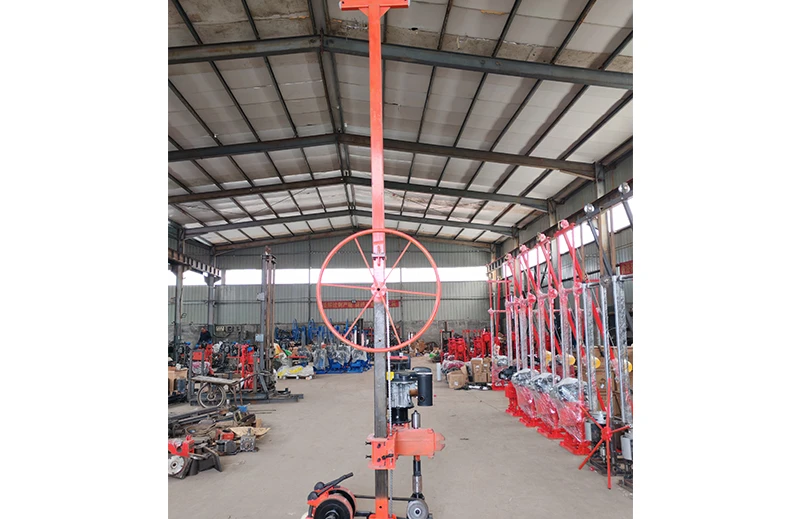

Mât
Équipé d'un support, le processus de perçage devient plus stable tout en économisant de la main d'œuvre et en améliorant l'efficacité du travail.
06

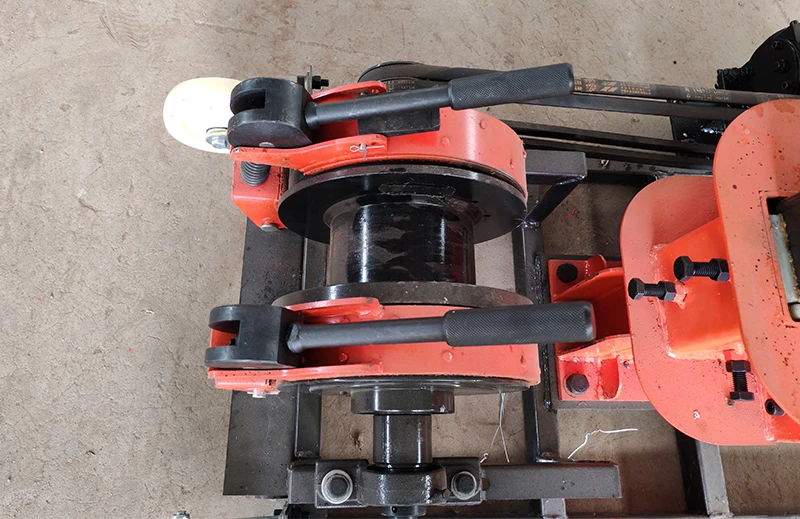

Treuil
Equipé d'un treuil, le forage géologique peut être soulevé plus facilement et avec une plus grande efficacité. Le treuil, lorsqu'il est combiné avec un marteau lourd, peut être utilisé pour des tests de pénétration standards, l'extraction du sol et le sondage.
