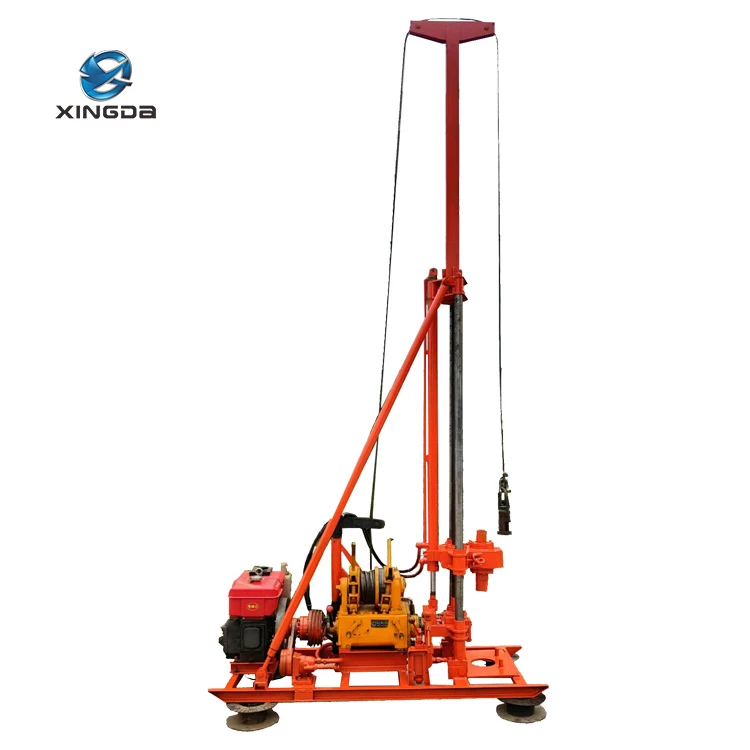

Plate-forme de forage portative XD-100

XD-100 La plate-forme de forage est une plate-forme de forage mécanique légère à entraînement supérieur utilisée pour la construction industrielle et civile, l'ingénierie municipale, le trafic de transport, la conservation de l'eau, la gestion environnementale et d'autres industries ; Utilisant principalement des forets au carbure et au diamant pour le forage à percussion, rotatif et composé, il peut répondre aux exigences des études géologiques techniques, du carottage, de l'échantillonnage, de l'hydrologie, des petits puits d'eau, du jointoiement et d'autres applications techniques. Utilisé pour le forage d'exploration, l'échantillonnage, les tests in situ, la formation de trous et le forage de puits dans diverses formations.

Pompe à boue assortie (en option)		BW-160
Poids de la machine (y compris la puissance) (kg)		750
Force de levage du treuil à corde unique (KN)		11

Renseignez-vous maintenant Contactez-nous

Caractéristiques Principaux paramètres techniques Structure Les principaux composants sont décrits comme suit

Principales caractéristiques de la plate-forme de forage portative XD-20BP

Lors du perçage, il peut directement entraîner le tube de boîtier/noyau à percer. La course effective de l'actionneur rotatif peut atteindre 1,8 m ou 2,3 m, améliorant ainsi l'efficacité du forage.

L'unité rotative adopte une nouvelle structure durable et peut également être équipée d'une structure à grands trous, qui peut répondre aux exigences de construction simultanées du forage rotatif de tubage/tube central et du forage à percussion dans le tube dans des strates complexes, améliorant considérablement l'efficacité de forage des strates complexes.

L'ensemble de la machine a une structure simple, est facile à démonter et à assembler, facile à entretenir et pratique à déplacer.

Principaux paramètres techniques

Numéro de modèle		XD-100
Capacité de forage	Diamètre de perçage (mm)	130	110	91	75
	Profondeur de forage (m)	50	80	100	120
Paramètre du rotateur	Couple maximal (KN.m)	10
	Force d'avance maximale (KN)	15
	Force de levage maximale	25
	Course d'alimentation (mm)	1800/2300
	Vitesse du diesel (tr/min)	Vitesse basse : 142 302 716 Vitesse haute : 475 960
Pompe à boue assortie (en option)		BW-160
Poids de la machine (y compris la puissance) (kg)		750
Modèle de puissance	Puissance nominale (kw)	Vitesse (tr/min)
Moteur diesel	12,1 kW	2400 tr/min
Électrique	11kw-4	1440 tr/min
Garniture de forage assortie	Diamètre de la tige de forage (mm)	042/050
	Longueur de la tige de forage (m)	1,5/2,0
Force de levage du treuil à corde unique (KN)		11
Dimensions	Statut de transport (mm)	195012002550
	Statut de travail (mm)	195012004250
Jeu de fonctionnement minimum (longueur de chaîne)		2550
Hôtel : la hauteur de déplacement peut être personnalisée selon le client

Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !

Structure

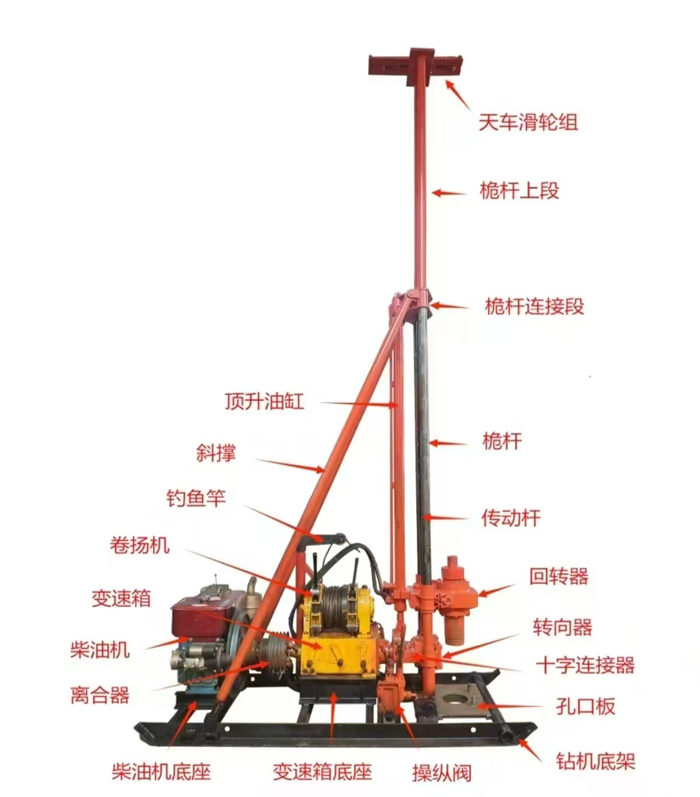

Les composants de la plate-forme de carottage portable XD-20BP : 1. Base, 2. Soupape de commande, 3. Moteur, 4. Tête motrice, 5. Mât et support, 6. Treuil, 7. Cylinde (7 pièces)

Plate-forme de forage portative XD-100

Les principaux composants sont décrits comme suit

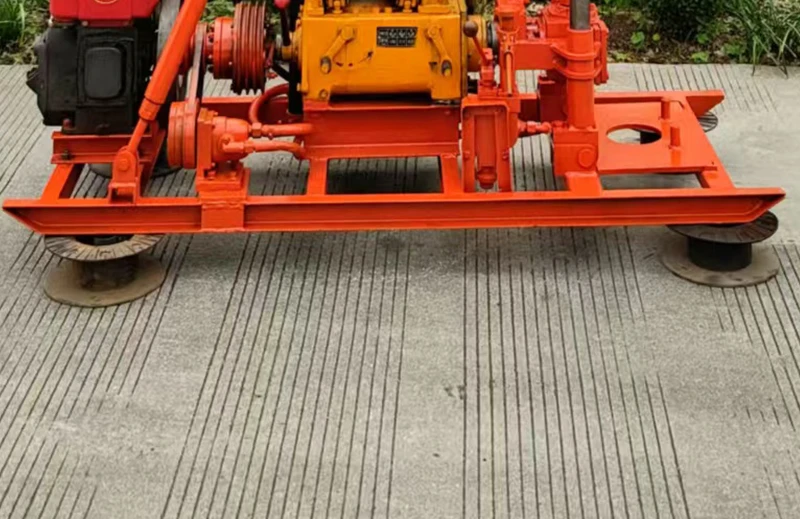

Base

La base renforcée de la perceuse peut stabiliser la machine et rendre le fonctionnement plus stable dans l'environnement de travail sur le terrain.

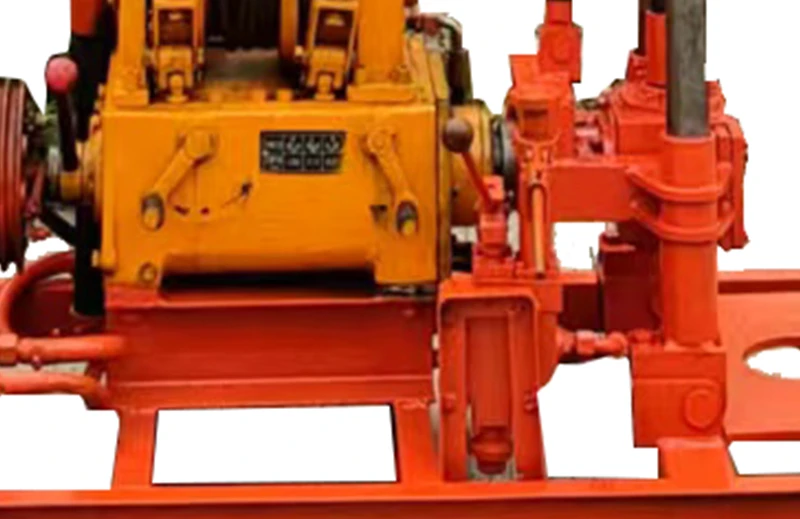

Vanne de régulation

La poignée de commande est contrôlée de manière centralisée, ce qui rend l'opération simple et pratique.

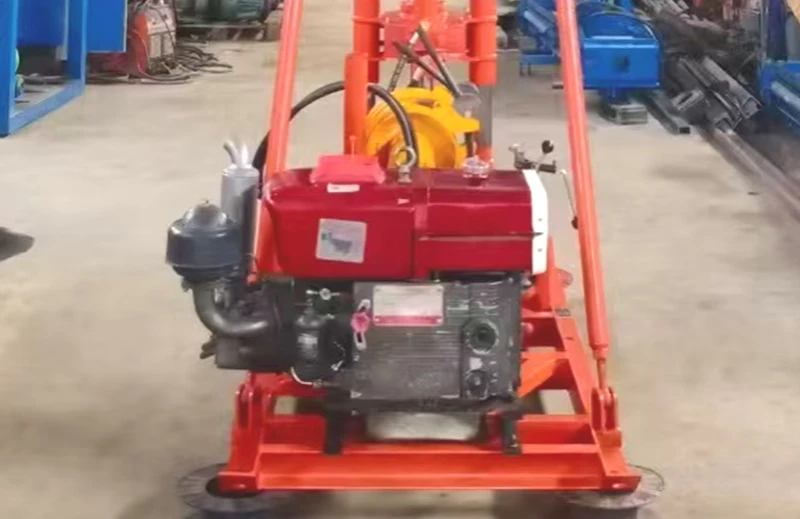

Unité de puissance

Utilisant un moteur diesel de marque renommée de 12 kW, le fonctionnement est stable. Le moteur puissant et la configuration hautes performances garantissent une durée de vie plus longue de la machine.

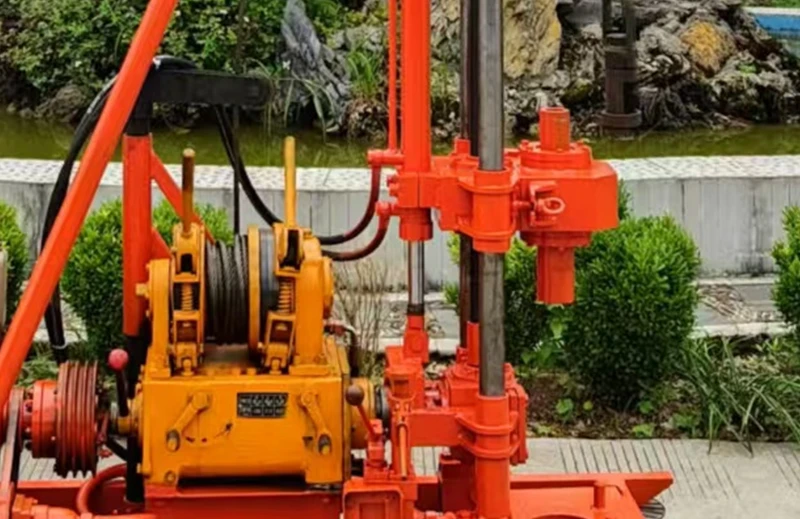

Tête de forage

Compatible avec divers outils de forage. La boîte de vitesses dispose de trois vitesses : vitesse élevée, vitesse basse et vitesse neutre.

Tête hydraulique puissante, perçage rapide, ne craignant pas le terrain.

Mât et supports

Équipé d'un support, le processus de perçage devient plus stable tout en économisant de la main d'œuvre et en améliorant l'efficacité du travail.

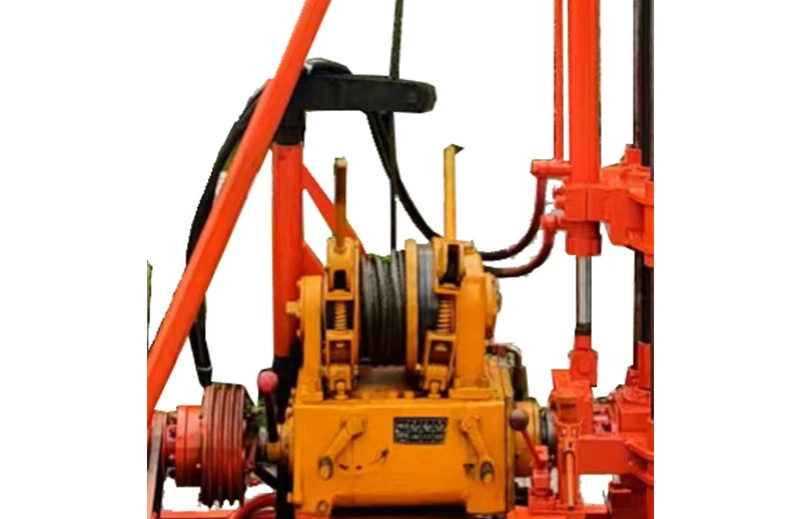

Treuil

Equipé d'un treuil, le forage géologique peut être soulevé plus facilement et avec une plus grande efficacité. Le treuil, lorsqu'il est combiné avec un marteau lourd, peut être utilisé pour des tests de pénétration standards, l'extraction du sol et le sondage.
