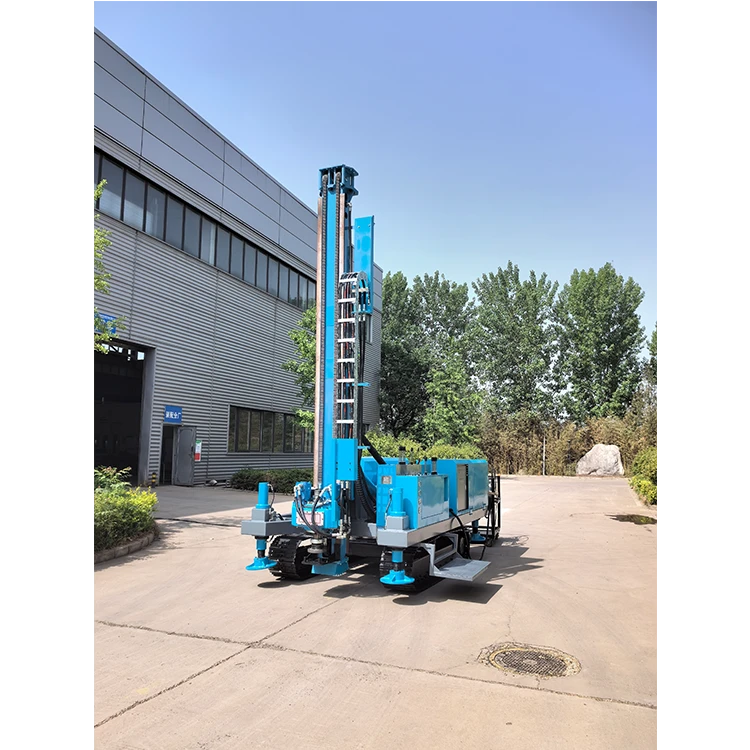

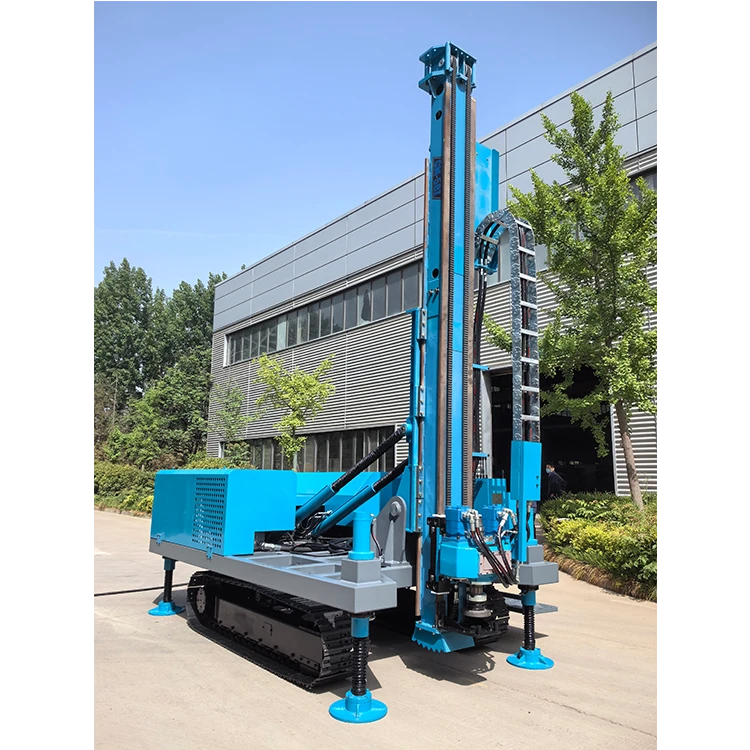

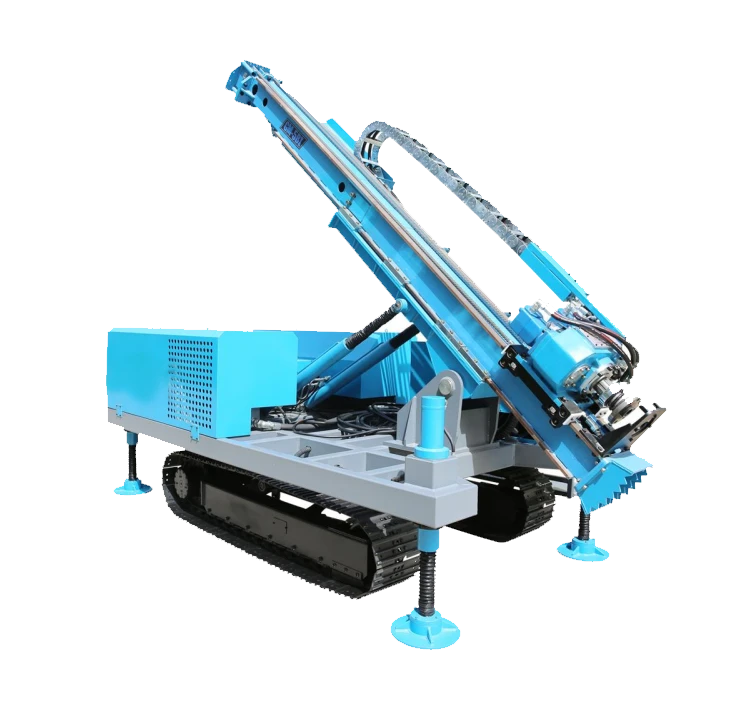

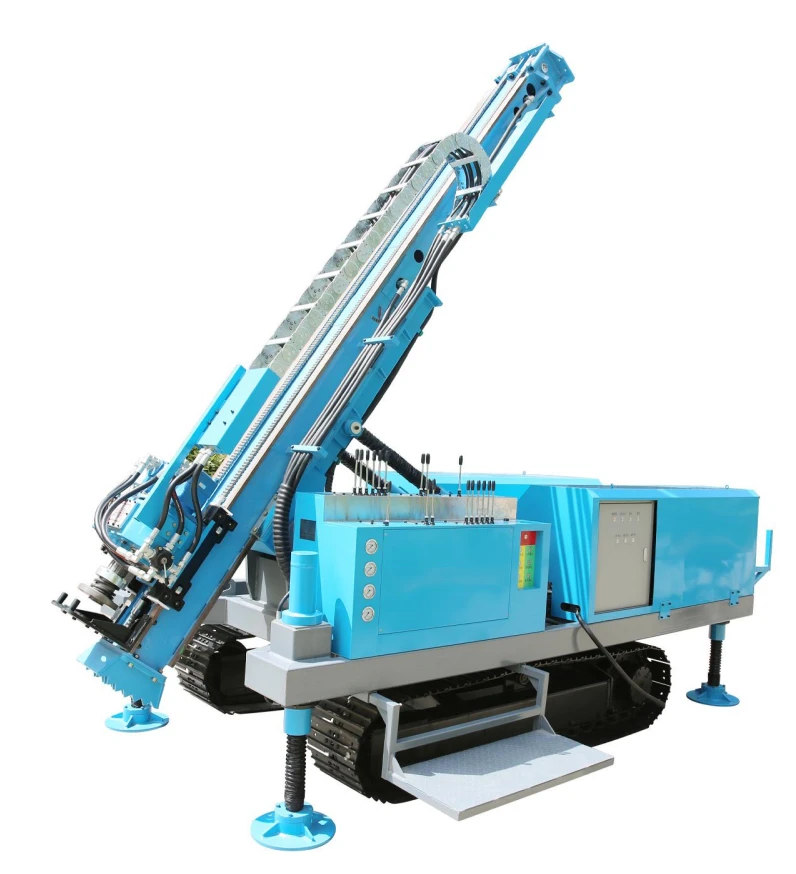

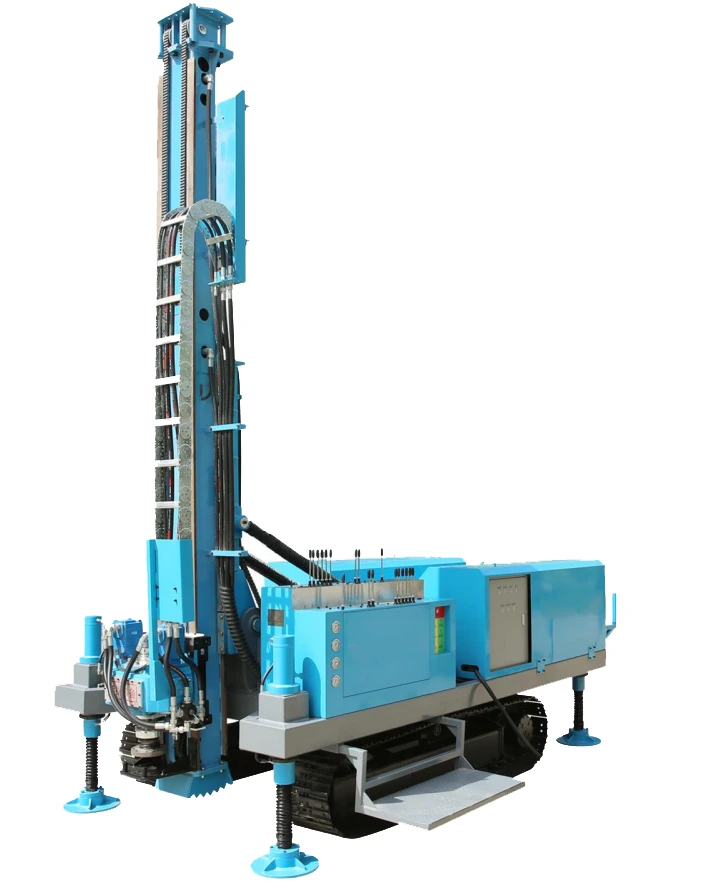

Appareil d'ancrage sur chenilles SM-5BI

Après une étude de marché à long terme et une communication avec les clients, cette machine de forage a été développée en fonction des conditions complexes de construction du support d'ancrage des fosses de fondation profondes. Il adopte principalement la technologie de support de pente de fosse de fondation profonde et la complète avec une construction de jet grouting rotatif. Il s'agit d'une machine de forage sur chenilles entièrement hydraulique qui intègre l'ancrage des pentes des fondations profondes, l'injection par jet rotatif et le drainage de l'eau, et peut répondre aux exigences de divers processus de construction. Il présente les caractéristiques d'une bonne mobilité, d'un large éventail de positions de fonctionnement, d'un rendement élevé, d'une excellente qualité de forage et d'une faible pollution.

Renseignez-vous maintenant Contactez-nous

Caractéristiques Principaux paramètres techniques

Caractéristiques principales

1. Le système a une structure simple, est facile à entretenir et a un faible coût. 2. La tête motrice adopte une méthode de changement de vitesse hydraulique et est équipée d'engrenages hauts et bas, qui peuvent répondre aux exigences de diverses strates et différentes techniques de forage. 3. Le rapport de puissance sélectif réduit efficacement la consommation d'énergie et le gaspillage. 4. La structure globale est plus simple, la disposition est plus raisonnable et le fonctionnement est facile à comprendre et convivial. 5. La colonne peut s'étendre et se rétracter, ce qui peut répondre aux besoins de construction de boulons d'ancrage. 6. La rotation du cadre utilise un roulement d'orientation de grand diamètre et, si nécessaire, la position du trou peut être facilement tournée vers le côté des chenilles pour le travail. 7. La configuration standard adopte des pinces doubles et est équipée d'un outil de déchargement spécial, qui réduit l'intensité du travail et le temps de fonctionnement pour l'installation et le retrait de la tige de forage. 8. Pendant l'injection rotative, si une tête motrice traversante et une tour auxiliaire sont ajoutées, elle peut être améliorée en une plate-forme de forage d'injection rotative à cadre de tour élevée, permettant un levage de la tige de forage de 12 mètres à la fois, réduisant la fréquence de démontage de la tige de forage et améliorant l'efficacité de l'injection rotative.

Principaux paramètres techniques

参数及名称 Paramètres et noms	GM-5BI
钻孔直径Diamètre de perçage	φ50～250 mm
钻孔深度Profondeur de forage	100～120m
钻塔倾角Angle d'inclinaison du derrick	Descente：0～90 °：0～10°
动力头行程Course de la tête de forage	3 400 mm
动力头转速Vitesse de rotation de la tête de forage	180 tr/min
最大扭矩Couple maximum	12 000 N.m
下滑架给进行程Course d'avance du cadre coulissant	900 mm
最大提升力Capacité de levage maximale	100 kN
电机功率Puissance du moteur	55 kW+22 kW
外形尺寸Dimensions hors tout (L × L × H)	490023002150 mm
重量Poids	7,3 t
