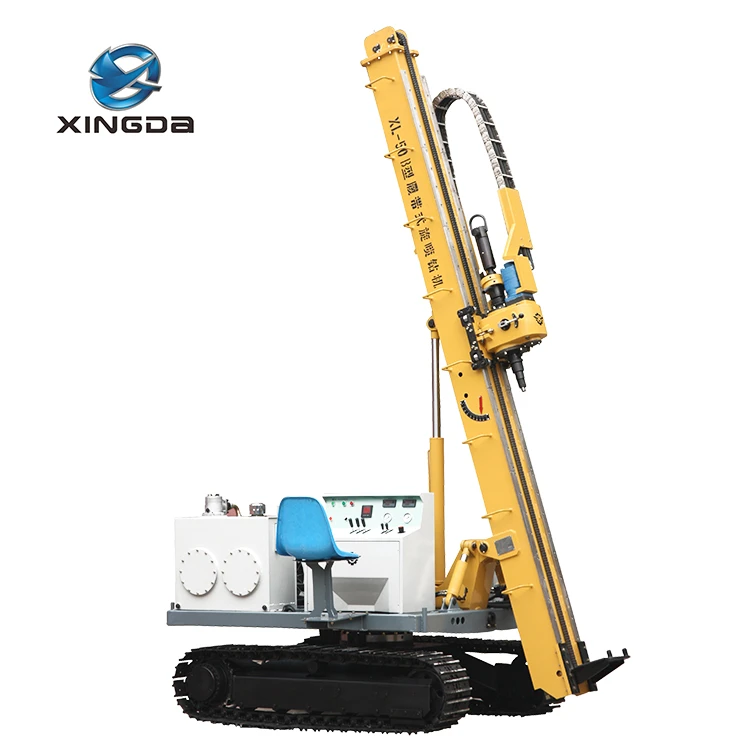

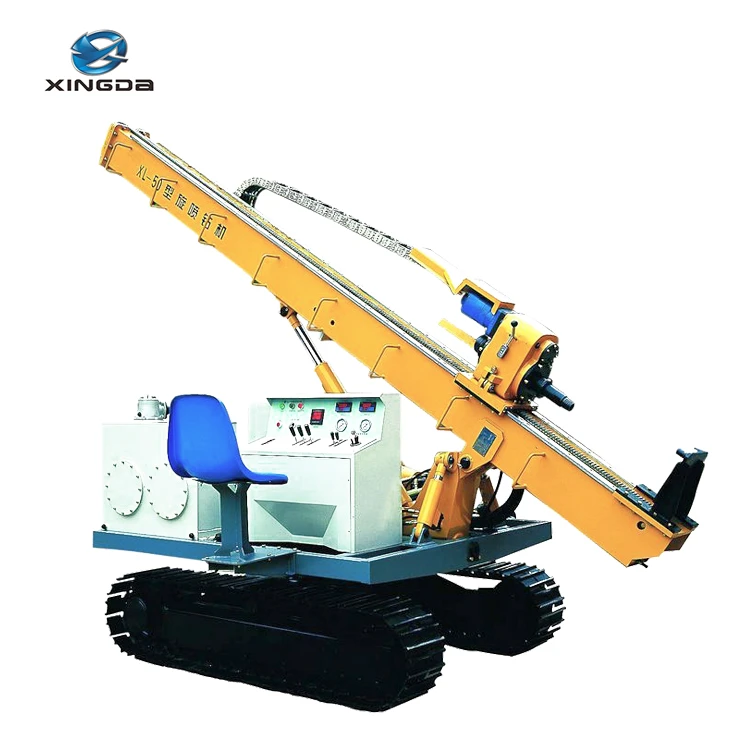

Modèle XL-50C d'installation de jet grouting montée sur chenilles

Applicable aux chemins de fer, aux autoroutes, aux ponts, aux fondations de barrages et à divers traitements et renforcement de fondations de bâtiments industriels et civils ; ingénierie d'ancrage du support de fosse de fondation ; associé au compresseur d'air et au marteau pneumatique DTH, il peut être utilisé pour le forage de tuyaux, la pulvérisation rotative générale (pulvérisation pivotante, pulvérisation fixe), la construction technique, mais également pour le forage de trous peu profonds et le forage d'études techniques et autres travaux d'ingénierie construction.

Renseignez-vous maintenant Contactez-nous

Caractéristiques Principaux paramètres techniques Prise en charge des outils de forage

Fonctionnalité principale

Adoptez un contrôle hydraulique complet, un fonctionnement facile et flexible, le chargement du châssis sur chenilles, la marche, la position de déplacement est pratique et rapide, la course de la tête motrice est longue, réduisez le temps auxiliaire.
retour de charge direct, réglage fin du système hydraulique variable, changements de puissance en fonction de la charge, rendement élevé, faible consommation d'énergie.
La vanne spéciale à positionnement par friction est utilisée en rotation rotative et ses caractéristiques répondent pleinement aux exigences de la technologie à jet rotatif.
La plage de vitesse variable de la tête motrice est large, ce qui peut répondre aux exigences de diverses formations et différentes techniques de forage.
Équipé d'un support pivotant, le trou peut être tourné vers le côté de la piste en cas de besoin.
Structure compacte, fonctionnement centralisé, pratique et sûr.

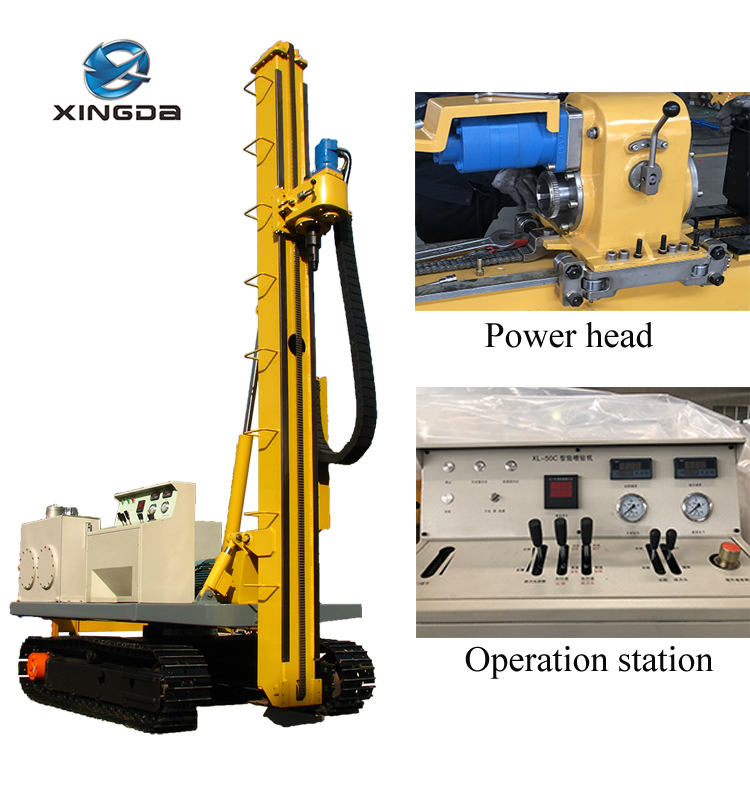

Equipé d'une tour de forage verticale, d'une rotation de la tête motrice et d'un dispositif d'affichage de la vitesse de levage.

Principaux paramètres techniques

Profondeur des pores	50m
Diamètre du tuyau	φ42mm φ50mm φ73mm
Angle du trou	Gauche et droite ± 3° courbure vers l'avant 10°angle de chasse 90°
Couple maximal	3000N/m
Vitesse de déplacement	1,km/h
Capacité d'escalade	30°
Vitesse de rotation de la tête motorisée	haut：0—148 tr/min bas：0 à 48 tr/min
Puissance force de levage nominale de la tête	30 kN
Tête motorisée plus pression	12 kN
Vitesse de levage/plus de pression	Vitesse de réglage fin du jet rotatif 0.06～0,9/1,8 m/min
Levage rapide de la tête motrice	0～22/0～28 minutes/minute
Coup de tête motorisé	3500mm
cote（travailler）	2600×1800×4600
cote（transporter）	1780×1800×4600
Poids	2800 kg
MOQ	1 ensemble
Prix (USD)	36800

Prise en charge des outils de forage

1、Méthode intégrée de forage et de pulvérisation monotube, l'extrémité avant est équipée d'un foret à trois ailes ou d'un foret de forme plate pour percer une tige de forage torsadée de 42 ou Ф50 ; il convient au forage à grande vitesse de couches de sol, de couches de sable et d'autres formations.

2、La méthode du câble d'ancrage à jet en spirale, avec une hélice à 65 boulons de verrouillage et un tuyau de forage du câble d'ancrage, convient au renforcement du câble d'ancrage.

3、Tuyau simple, tuyau double, pulvérisation rotative à trois tuyaux, pulvérisation pivotante, pulvérisation fixe, etc.

Plate-forme de jet grouting montée sur chenilles modèle XL-50C
