La plate-forme de forage entièrement hydraulique de la série XDY est un nouveau type de plate-forme de forage développée par notre société sur la base de la technologie de pointe des plates-formes de forage similaires au pays et à l'étranger. Il est largement utilisé dans l'exploration géologique, le forage pétrolier et gazier peu profond, et peut également être utilisé pour le forage de chemins de fer, d'autoroutes, de ponts, de conservation de l'eau et d'hydroélectricité, de tunnels et d'autres projets.
| Tête motrice | Couple maximum (N.m) | 1400 |
| Tête motrice | Max. Vitesse (tr/min) | 1400 |
| Tête motrice | Max. Course (m) | 1.8 |

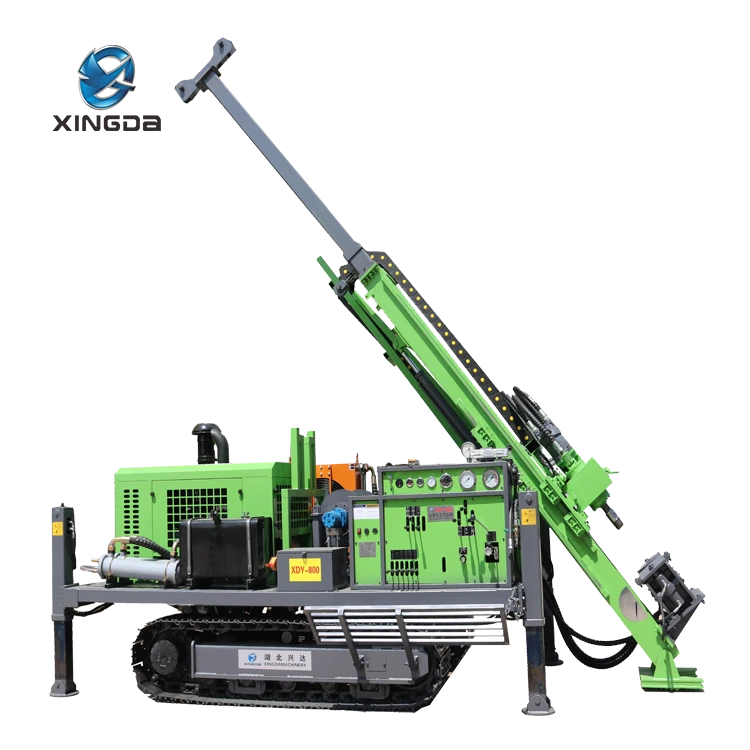

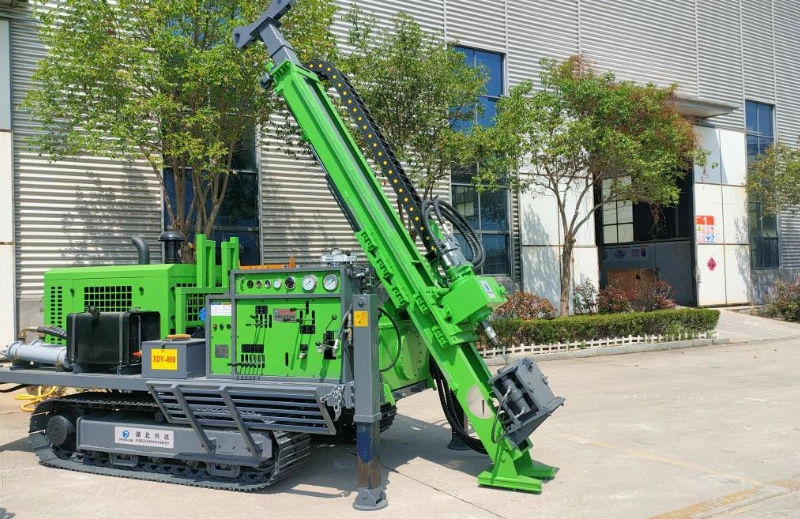

Principales caractéristiques de la plate-forme à noyau entièrement hydraulique XDY-600(800)
Les plates-formes de forage entièrement hydrauliques de la série XDY sont destinées au processus de carottage au câble diamanté, avec d'excellentes performances, une vitesse de forage élevée, un fonctionnement stable, une utilisation facile, une conception sûre et fiable et hautement intégrée, rendant l'ensemble de la machine compacte et fonctionnelle, avec un faible taux de défaillance et une maintenance simple, ce qui améliore considérablement l'efficacité et la qualité du forage.
Principaux paramètres techniques
|
Modèle |
XDY-600 |
XDY-800 |
|
|
Capacité de forage |
Au fait (m) |
650 |
1200 |
|
NTW (m) |
600 |
1000 |
|
|
HTW (m) |
300 |
800 |
|
|
QP (m) |
\ |
600 |
|
|
Système hydraulique |
Pression nominale (Mpa) |
pompe principale : 95 ml/r.32MPa |
pompe principale : 95 ml/r.32MPa |
|
type de refroidissement |
refroidi par air |
Refroidissement par air secondaire + refroidissement par eau primaire |
|
|
Moteur diesel |
Modèle |
Yuchai, quatre cylindres 92kW |
Yuchai, six cylindres 92kw |
|
Puissance (KW) |
92 |
92 |
|
|
Vitesse nominale (tr/min) |
2200 |
2200 |
|
|
Tête motrice |
Couple maximum (N.m) |
1400 |
1800 |
|
Max. Vitesse (tr/min) |
1400 |
1400 |
|
|
Max. Course (m) |
1.8 |
1.8 |
|
|
Force de traction maximale (KN) |
240 |
300 |
|
|
Force d'alimentation (KN) |
120 |
150 |
|
|
Treuil |
Longueur du fil d'acier (m) |
800 |
1000 |
|
Force de levage (kN) |
15 |
20 |
|
|
Vitesse de levage (m/min) |
110 |
110 |
|
|
Diamètre du fil d'acier (mm) |
6 |
6 |
|
|
Mât |
Hauteur du mât (m) |
6.1 |
6 |
|
Angle de perçage (°) |
45-90 |
0-90 |
|
|
Course de glissement (m) |
800 |
1200 |
|
|
Pince à pied |
BQ/NQ/QG/PQ |
Pince cheval de Troie Φ146 mm |
|
|
Chenille en acier |
Max. chargement(t) |
6/20 |
6/20 |
|
Vitesse de marche (Km/h) |
2 |
2 |
|
|
Pompe à boue |
BW100 |
BW100 |
|
|
Dimensions (L × L × H ) |
4500*1900*2300 |
5600*1900*2650 |
|
|
Poids (t) |
4.6 |
7.5 |
|
Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !
Structure
Les composants de la foreuse de carottage entièrement hydraulique XDY-600 (800) : 1. Châssis sur chenilles, 2. Unité de puissance, 3. Système hydraulique, 4. Ensemble de tête motrice, 5. Mât, 6. Treuil, 7. Treuil auxiliaire, 8. Panneau de commande, 9. Pince à pied, 10. Pompe à boue (10 pièces)
Les principaux composants sont décrits comme suit
01

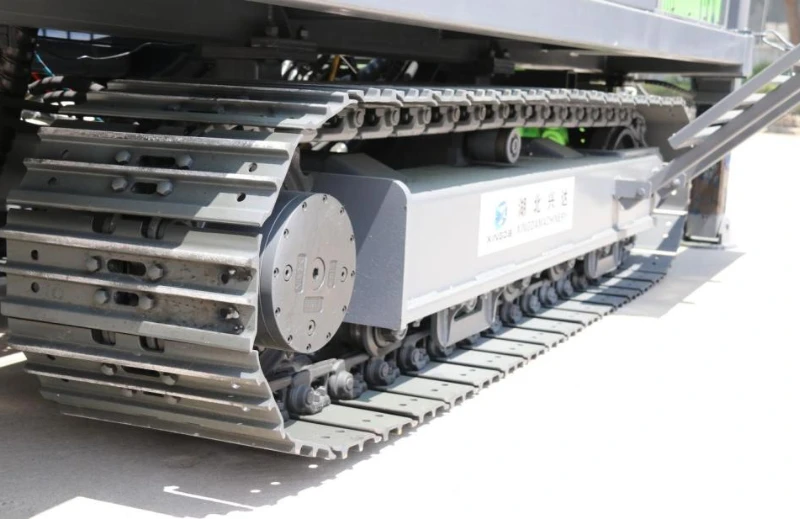

Châssis sur chenilles
Chenilles en caoutchouc / acier 6t.
La piste adopte un moteur hydraulique à faible vitesse et à couple élevé, une marche avec télécommande sans fil, une sécurité élevée et une forte capacité d'escalade.
La vitesse de déplacement de la machine peut atteindre 2 km/h, ce qui convient au transfert et au fonctionnement dans les zones montagneuses et les terrains boueux.
02

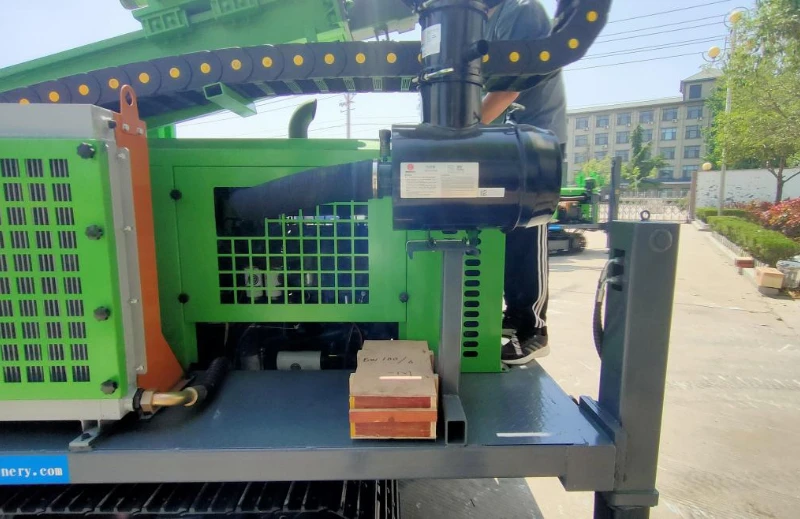

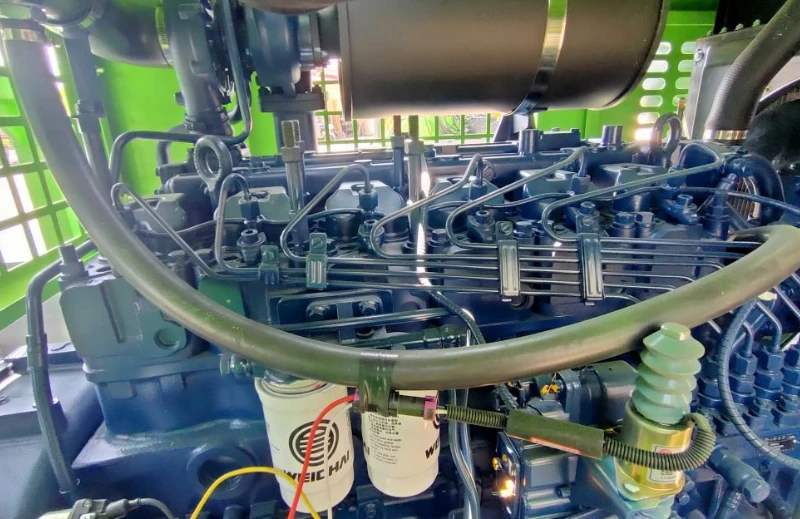

Unité de puissance
Moteur turbocompressé Yuchai, pompe à pistons axiaux Beijing Huade + pompe à triple engrenages à entraînement hydraulique complet, pression du système élevée, forte puissance de sortie.
03
Système hydraulique
Le système hydraulique est équipé d'une double filtration d'huile hydraulique, d'un refroidissement par air à deux étages + d'un système de refroidissement par eau en un étage pour assurer l'équilibre thermique et la propreté du système hydraulique, de sorte que la température du système soit maintenue dans la plage spécifiée et que la stabilité et la durabilité de l'installation soient grandement améliorées.
Le tuyau hydraulique adopte deux couches de tuyau haute pression tressé en fil d'acier, plus un manchon de protection, résistant à l'usure.
Le système hydraulique adopte un contrôle sensible à la charge, offrant un rendement élevé et un couple important.
04
Tête de forage
La tête motrice adopte une conception mécanique de régulation de vitesse continue à deux vitesses, un doublement du couple à basse vitesse, un perçage stable et fiable, et la tête motrice dispose d'un mécanisme de translation latérale, ce qui est pratique pour soulever et libérer l'outil de forage.
La fonction rotative de la tête motrice est entraînée par une pompe à pistons axiaux et un moteur à pistons à arbre incliné. Il présente une structure compacte, une petite taille, une bonne résistance aux chocs, une longue durée de vie et un couple élevé, ce qui améliore considérablement l'efficacité du forage.
05
Mât
Mât combiné, automatiquement rétractable, ligne de glissement jusqu'à 1 200 mm, peut être percé de 0 à 90 ° à n'importe quel angle.
06

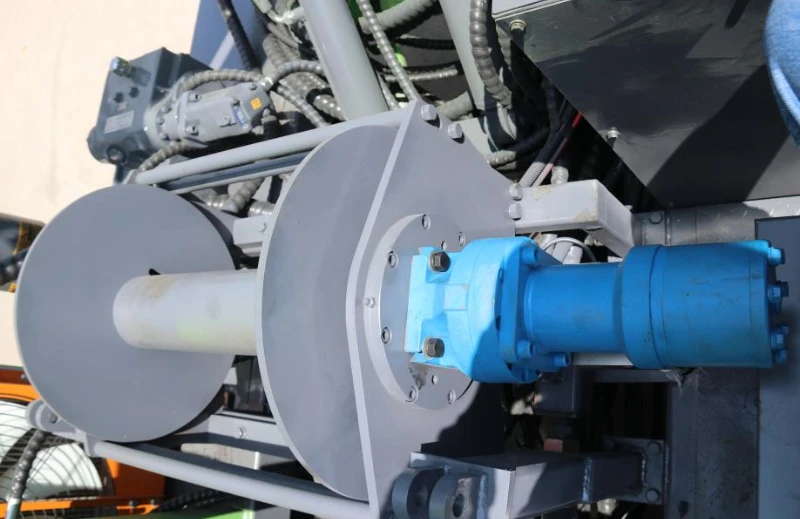

Treuil
Entraîné par un moteur hydraulique, il fonctionne en douceur.
La force de levage du treuil est de 15 KN.
Le tambour du treuil est fabriqué selon un procédé de moulage unique, ce qui se traduit par une meilleure résistance et une plus grande capacité de câble.
07

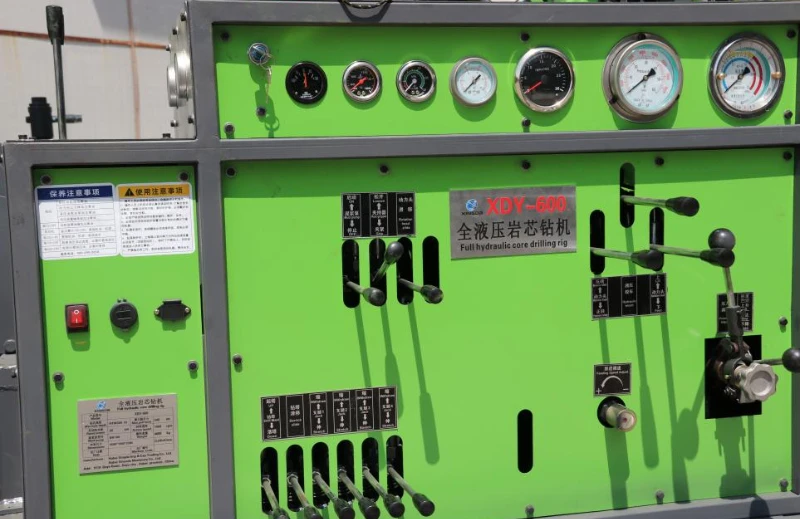

Panneau de contrôle
Le système de contrôle est de conception simple, présente un faible taux de défaillance et est pratique pour la maintenance.
Surveillance de tous les paramètres, facile à utiliser
08

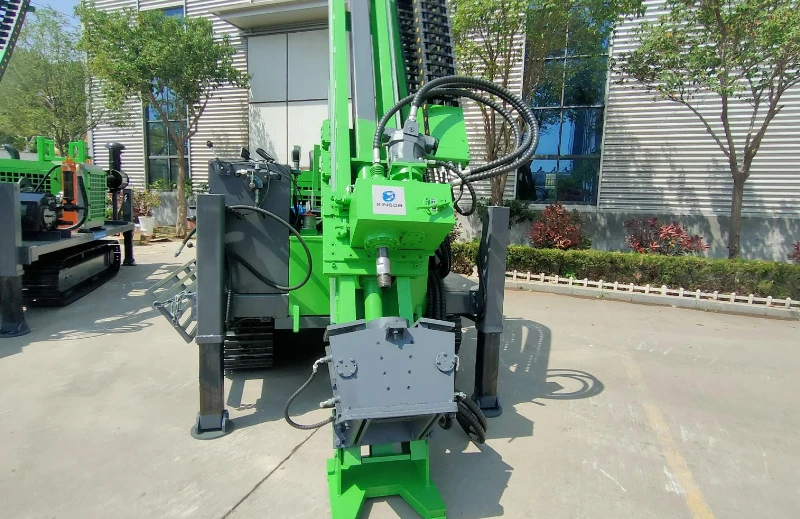

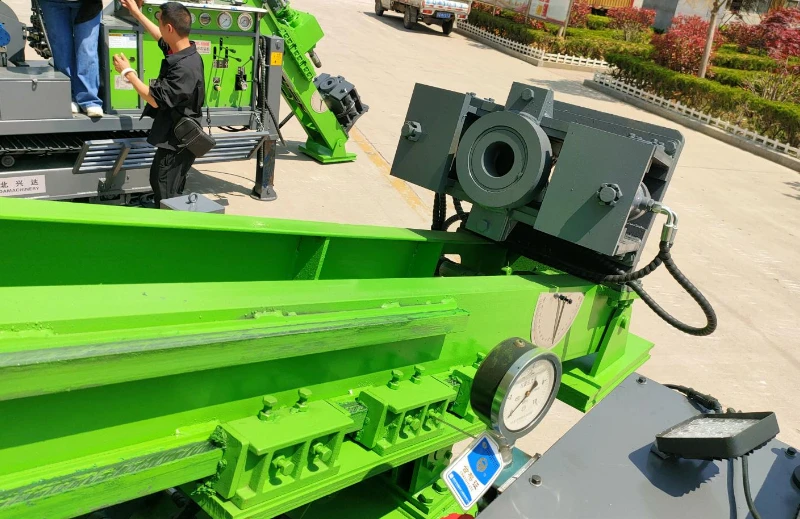

Pince à pied
La pince a une structure simple, un serrage fiable et une forte force de serrage.
09

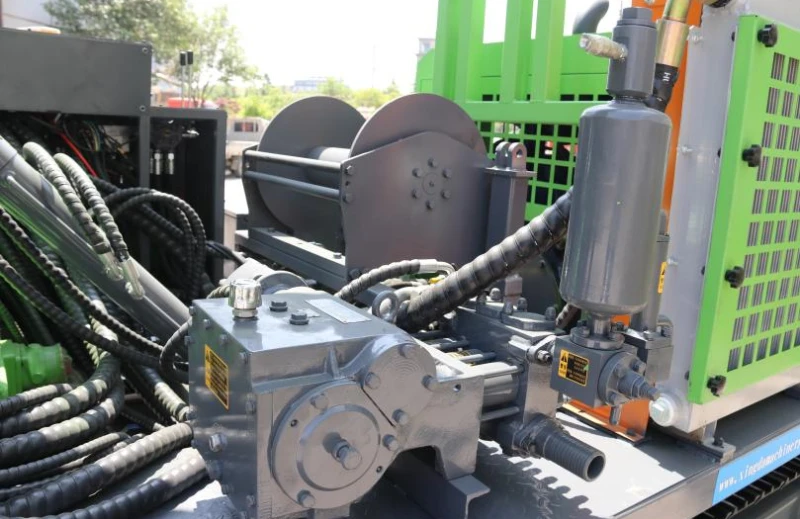

Pompe à boue
Adoptez des pompes à boue de marque bien connue.
Le contrôle de la pompe à boue adopte un contrôle proportionnel et le débit de boue peut être ajusté en fonction des conditions de travail.
