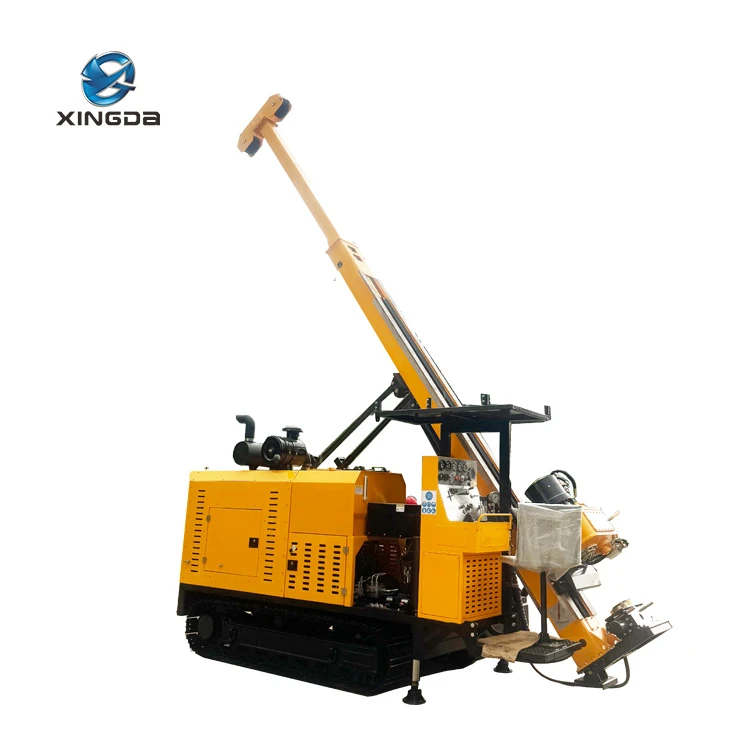

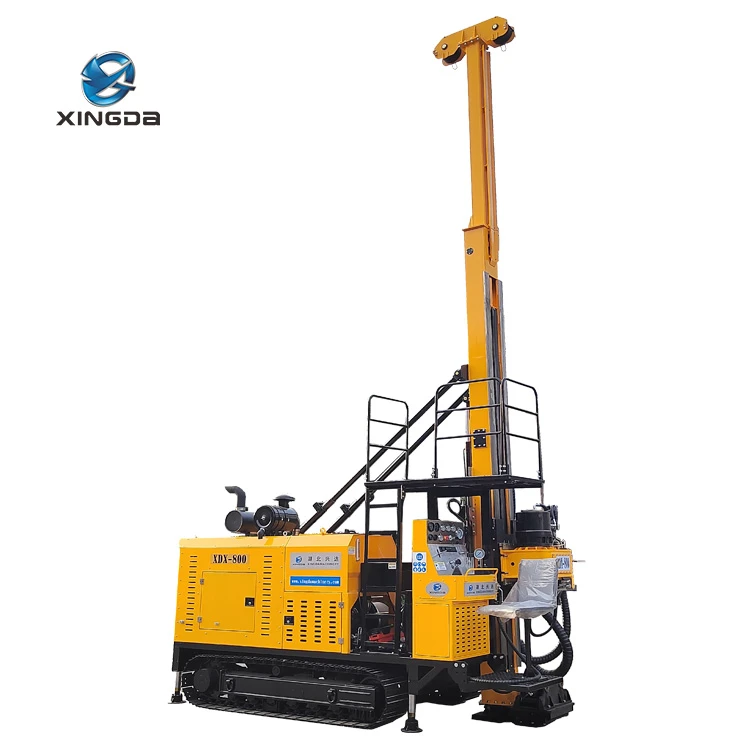

La plate-forme de carottage entièrement hydraulique XDX-800 est principalement utilisée dans les carottages avec un trépan diamanté ou un trépan dur à pointe en carbure de tungstène dans le domaine d'industries telles que la géologie, la métallurgie, le charbon, l'industrie nucléaire, l'hydrologie, etc.
| Profondeur de perçage | Tige BQ (φ55,6 mm) | |
| Profondeur de perçage | Tige NQ (φ69,9 mm) | |
| Profondeur de perçage | Tige QG (φ88,9 mm) | |
Principales caractéristiques de la plate-forme à noyau entièrement hydraulique XDX-800
Le système hydraulique adopte une combinaison de circuits hydrauliques ouverts et de commande électrohydraulique, stable et fiable.
La tête de forage adopte une structure de type mandrin, avec fonction de translation latérale et réglage de la vitesse en continu à deux vitesses.
La plate-forme est entraînée directement par un cylindre, avec des performances stables, une force de levage élevée et une forte capacité de gestion des accidents.
Le mât adopte un levage et un abaissement de vérin à huile, pliable, pratique pour le transport et le stockage, avec fonction de mise à la terre coulissante.
La plate-forme se déplace avec ses chenilles en acier et le mode de commande à pied « poignée de fonctionnement + commande filaire + sans fil » peut être sélectionné.
Principaux paramètres techniques
|
Modèle |
Unité |
XDX-800 |
|||
|
Article |
|||||
|
Profondeur de perçage |
Tige BQ (φ55,6 mm) |
m |
1000m |
||
|
Tige NQ (φ69,9 mm) |
800m |
||||
|
Tige QG (φ88,9 mm) |
600m |
||||
|
Tige PQ (φ114,3 mm) |
400 |
||||
|
Capacité de la tête de forage |
Plage de vitesse |
Première année |
tr/min |
318-618 |
|
|
Deuxième année |
570-1100 |
||||
|
Couple correspondant |
Première année |
N.m |
2400-1239 |
||
|
Deuxième année |
1343-690 |
||||
|
Vitesse de rotation maximale |
tr/min |
1100 |
|||
|
Couple maximum |
N·m |
2400 |
|||
|
Diamètre du trou de la broche |
mm |
98 |
|||
|
Capacité de levage maximale |
kN |
200 |
|||
|
Capacité d'alimentation maximale |
kN |
100 |
|||
|
Distance de translation |
mm |
400 |
|||
|
Moteur diesel |
Puissance nominale |
kW |
129 (Wei Chai WP4.1NG175E301) |
||
|
Vitesse nominale |
tr/min |
2200 |
|||
|
Pompe hydraulique |
Pompe 1 |
Pression nominale |
MPa |
25 |
|
|
Débit maximum |
L/min |
160 |
|||
|
Pompe 2 |
Pression nominale |
MPa |
20 |
||
|
Débit maximum |
L/min |
70 |
|||
|
Pompe 3 |
Pression nominale |
MPa |
25 |
||
|
Débit maximum |
L/min |
22 |
|||
|
Pompe latérale 1 |
Pression nominale |
MPa |
5 |
||
|
Débit maximum |
L/min |
12 |
|||
|
Mât |
Hauteur totale |
m |
8.4 |
||
|
Réglage de l'angle |
° |
0～90 |
|||
|
Angle de perçage |
° |
45～90 |
|||
|
Coup d'alimentation |
mm |
3500 |
|||
|
Distance de glissement du mât |
mm |
725 |
|||
|
Palan principal |
Capacité de levage à fil unique |
kN |
69 (Première couche) |
||
|
Vitesse de levage |
m/min |
40 |
|||
|
Dia.De corde en acier |
mm |
16 |
|||
|
Longueur du câble en acier |
m |
50 |
|||
|
Treuil auxiliaire |
Capacité de levage à fil unique |
kN |
12(Première couche) |
||
|
Vitesse de levage |
m/min |
130 |
|||
|
Dia.De corde en acier |
mm |
6.0 |
|||
|
Longueur du câble en acier |
m |
1000 |
|||
|
Pompe à boue |
Modèle |
/ |
BW160 |
||
|
Déplacement maximum |
L/min |
160 |
|||
|
Pression maximale |
MPa |
10 |
|||
|
Dimensions hors tout (L × L × H) |
Dimensions de travail |
mm |
4600×2000×8400 |
||
|
Dimensions de transport |
mm |
5500×2000×2450 |
|||
|
Collier de serrage pour orifice |
Tiges applicables |
mm |
Bto, otan, hito, bug, naq, droite, bug |
||
|
Par diamètre |
mm |
Φ154 |
|||
|
Vitesse de déplacement |
km/h |
1,5-2,5 |
|||
|
Capacité d'escalade |
° |
≤30 |
|||
|
Rapport de pression de contact à la terre |
MPa |
0.14 |
|||
|
Poids de la machine principale |
t |
9.5 |
|||
Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !
Structure
Les composants de la foreuse de carottage entièrement hydraulique XDX-800 : 1. Châssis sur chenilles, 2. Unité de puissance, 3. Système hydraulique, 4. Ensemble de tête motrice, 5. Mât, 6. Treuil principal, 7. Treuil auxiliaire, 8. Panneau de commande, 9. Pince à pied, 10. Pompe à boue (10 pièces)
Les principaux composants sont décrits comme suit
01

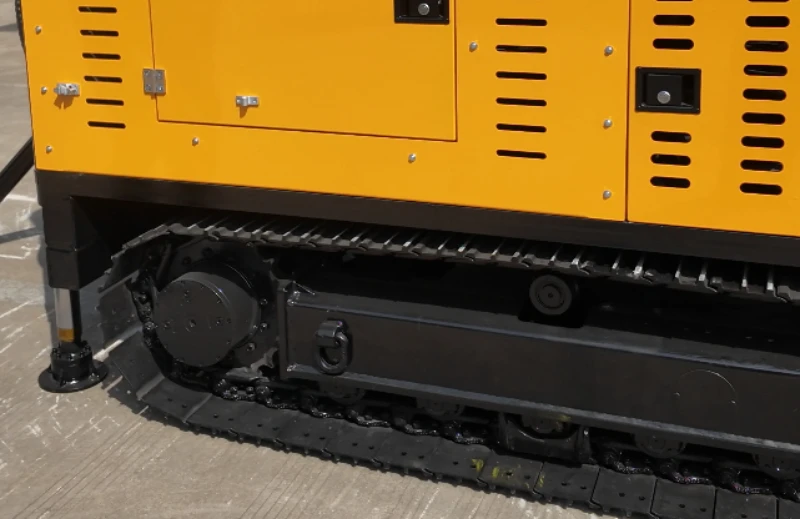

Châssis à chenilles pour foreuse
Il adopte un châssis automoteur à chenilles en acier, qui présente une forte adaptabilité au site et une grande fiabilité.
Réducteur de marche de marque nationale bien connue, avec des performances stables et une qualité fiable.
02

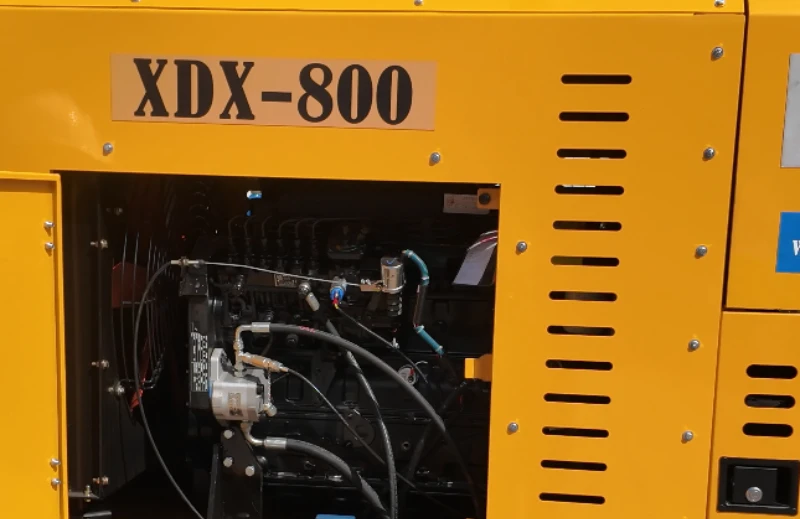

Unité de puissance
Les moteurs diesel non routiers Cummins sont puissants et répondent aux normes d'émission National II et National III.
Le réservoir d'eau est en cuivre, qui présente une forte résistance à la corrosion.
Le disperseur d'huile est fabriqué en alliage d'aluminium à ailettes, qui présente une résistance élevée à la pression et est antirouille.
03

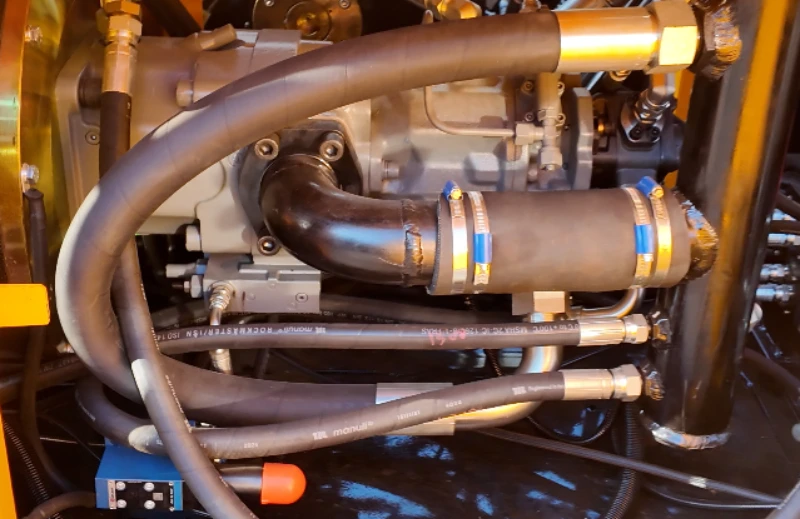

Système hydraulique
La rotation et le levage de l'alimentation adoptent un système hydraulique ouvert.
Composants de marques nationales et étrangères bien connues, qualité fiable.
04

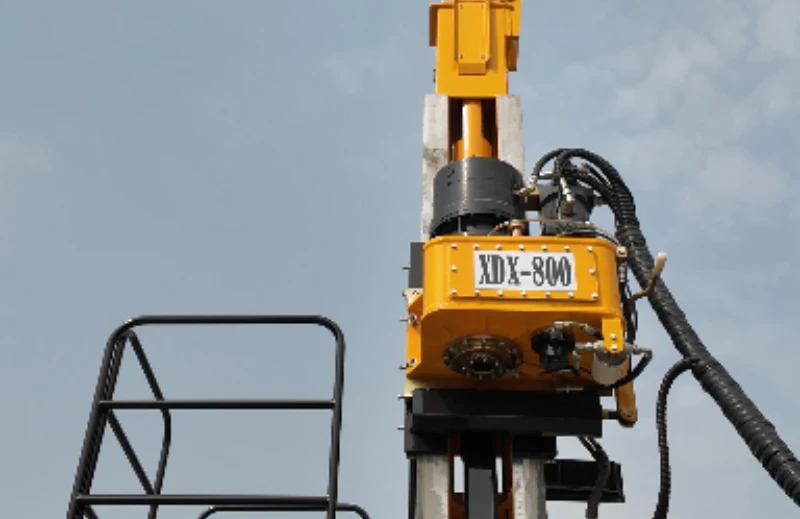

Tête de forage
La tête motrice est conçue avec une régulation mécanique de la vitesse en continu à 2 vitesses. La tête motrice a une vitesse de rotation élevée, un changement de vitesse en douceur et aucun saut de vitesse.
La rotation de puissance est entraînée par un moteur hydraulique de marque nationale bien connue, qui présente une excellente résistance aux chocs et une longue durée de vie.
05

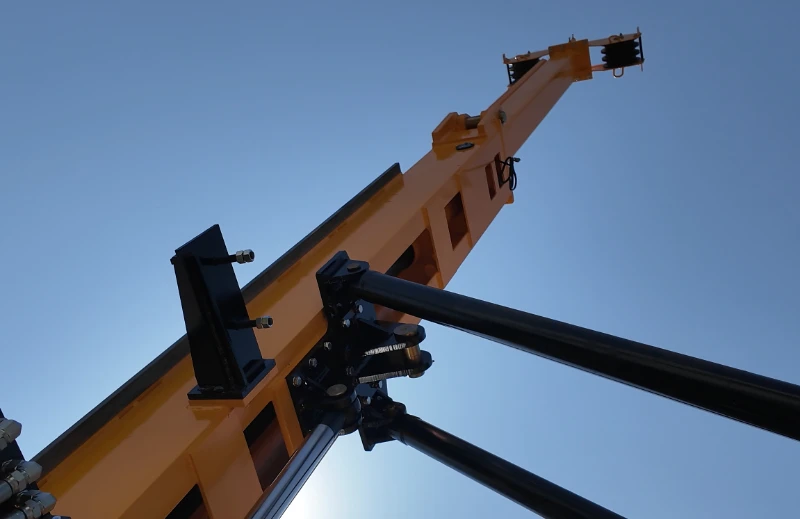

Mât
Le mât à poussée directe du vérin à huile pliable est adopté et le vérin à huile de support arrière est relevable.
L'opération de réglage de l'angle est simple et a une large plage.
06

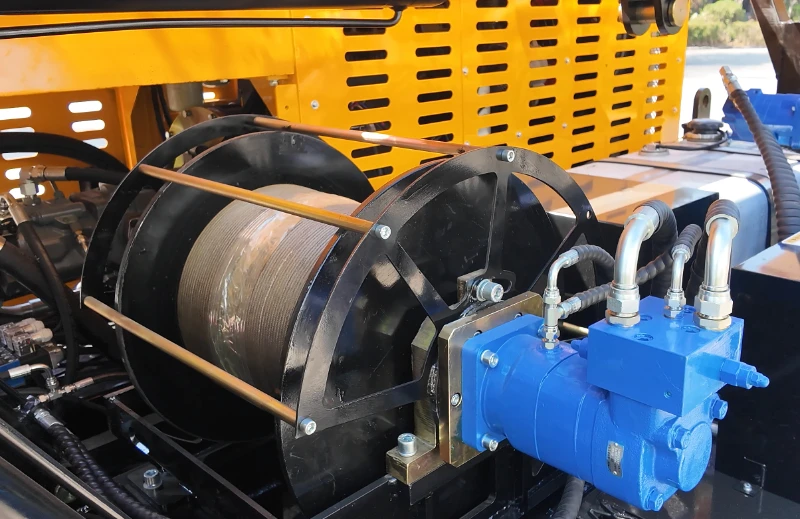

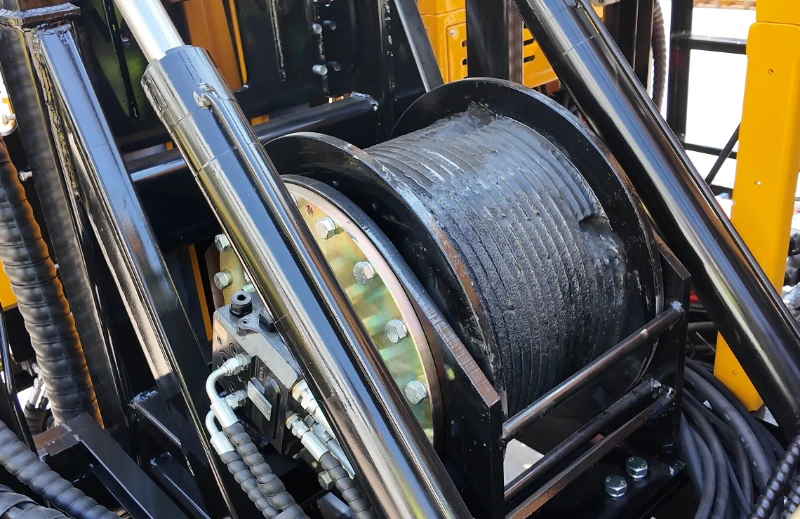

Palan principal
Il adopte un moteur d'entraînement importé de Corée du Sud.
La force de levage du palan principal est de 69 kN.
Le tambour est intégralement moulé, ce qui offre une meilleure solidité.
Le palan principal a une fonction de suivi, rendant la construction plus pratique et plus efficace.
07
Treuil auxiliaire
La force de levage du palan auxiliaire est de 12 KN.
Le diamètre du câble en acier est de 6 mm.
Vitesse de la corde : 130 m/min.
Il est équipé d'une fonction de freinage, offrant un excellent effet de freinage, une grande capacité de corde et une bonne résistance structurelle.
08

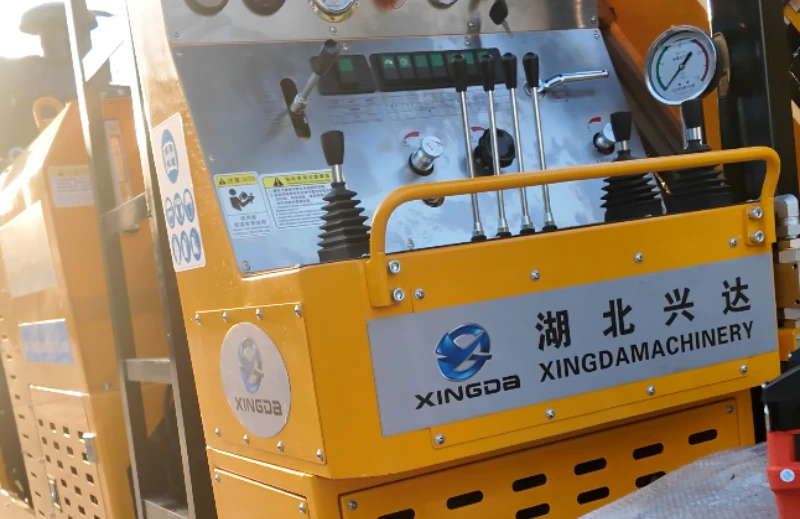

Panneau de contrôle
Le système de contrôle adopte une combinaison de types fermés et ouverts. La conception du système est simple, avec un faible taux de défaillance et une maintenance pratique
L'opération est simple et la précision du contrôle est élevée
09

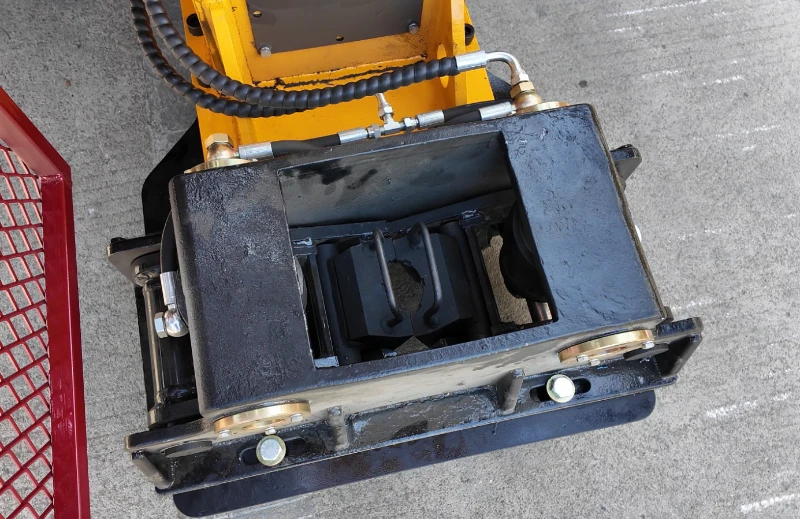

Pince à pied
L'appareil de forage est équipé d'un dispositif de débouclage de serrage à centrage automatique, garantissant que la tige de forage est fermement serrée.
Le champ de vision opérationnel est bon, ce qui est pratique pour l'entretien et le remplacement de la carte.
Kavas correspondants : BTW, N TW, HTW
10

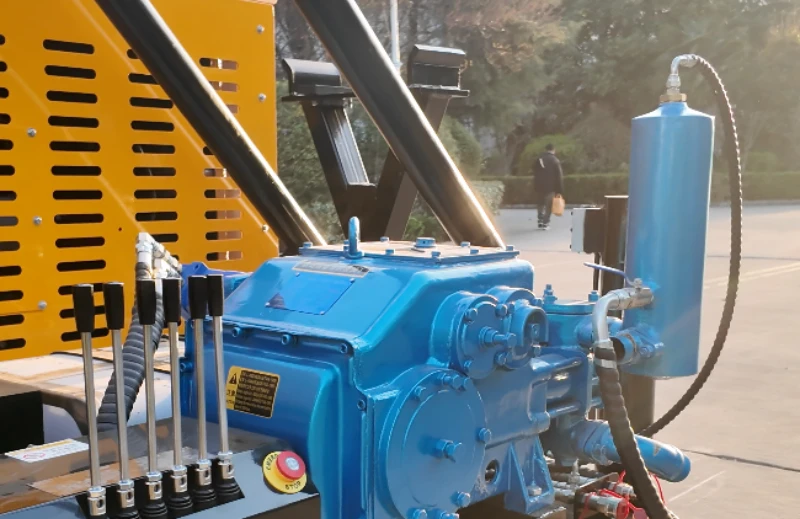

Pompe à boue
Adoptez des pompes à boue de marque bien connue, Max.Displacement 160L/min
Le contrôle de la pompe à boue adopte un contrôle proportionnel et le débit de boue peut être ajusté en fonction des conditions de travail
Equipé d'une interface de mixage.
