La plate-forme de carottage entièrement hydraulique XDX-4 est principalement utilisée dans les carottages avec un trépan diamanté ou un trépan dur en carbure de tungstène dans le domaine d'industries telles que la géologie, la métallurgie, le charbon, l'industrie nucléaire, l'hydrologie, etc.
| Profondeur de perçage | Tige BQ (φ55,6 mm) | |
| Profondeur de perçage | Tige NQ (φ69,9 mm) | |
| Profondeur de perçage | Tige QG (φ88,9 mm) | |
Principales caractéristiques de la plate-forme à noyau entièrement hydraulique XDX-4
Les principaux composants hydrauliques sont sélectionnés parmi des marques de renommée internationale.
La tête de forage adopte une structure de type mandrin, avec fonction de translation latérale et réglage de la vitesse en continu à quatre vitesses.
L'installation est entraînée par un cylindre directement pour l'alimentation.
Le mât adopte un levage et un abaissement de vérin à huile, pliable, pratique pour le transport et le stockage, avec fonction de mise à la terre coulissante.
Le système hydraulique adopte un contrôle sensible à la charge et la rotation de la broche de la tête de forage est entraînée par un moteur, avec une efficacité de fonctionnement élevée et un couple élevé.
Le mât est équipé d'un guide de centrage dans sa partie supérieure et inférieure de construction à trous inclinés. Une pince hydraulique est adoptée au-dessus du trou de forage.
Equipé de plates-formes de travail à deux couches.
Selon les besoins des utilisateurs, le type sur chenilles, le type à plate-forme ou le type de camion peuvent être sélectionnés.
Principaux paramètres techniques
|
Modèle |
Unité |
XDX-4 |
|||
|
Article |
|||||
|
Profondeur de perçage |
Tige BQ (φ55,6 mm) |
m |
1200 |
||
|
Tige NQ (φ69,9 mm) |
900 |
||||
|
Tige QG (φ88,9 mm) |
700 |
||||
|
Capacité de la tête de forage |
Plage de vitesse |
Première année |
tr/min |
105-206 |
|
|
Deuxième année |
184-361 |
||||
|
Catégorie Ⅲ |
334-656 |
||||
|
Note Ⅳ |
569-1150 |
||||
|
|
Première année |
N.m |
5500-2833 |
||
|
Deuxième année |
3168-1613 |
||||
|
Catégorie Ⅲ |
1743-887 |
||||
|
Note Ⅳ |
1024-521 |
||||
|
Vitesse de rotation maximale |
tr/min |
1150 |
|||
|
Couple maximum |
N·m |
5500 |
|||
|
Diamètre du trou de la broche |
mm |
98 |
|||
|
Capacité de levage maximale |
kN |
150 |
|||
|
Puissance d'alimentation maximale |
kN |
60 |
|||
|
Distance de translation |
mm |
350 |
|||
|
Moteur diesel |
Puissance nominale |
kW |
132 (Cummins 6BTA5.9-C180) |
||
|
Vitesse nominale |
tr/min |
2200 |
|||
|
Pompe hydraulique |
Pompe 1 |
Pression nominale |
MPa |
30 |
|
|
Débit maximum |
L/min |
140 |
|||
|
Pompe2 |
Pression nominale |
MPa |
25 |
||
|
Débit maximum |
L/min |
120 |
|||
|
Pompe3 |
Pression nominale |
MPa |
20 |
||
|
Débit maximum |
L/min |
50 |
|||
|
Pompe latérale1 |
Pression nominale |
MPa |
16 |
||
|
Débit maximum |
L/min |
12 |
|||
|
Pompe latérale2 |
Pression nominale |
MPa |
5 |
||
|
Débit maximum |
L/min |
8 |
|||
|
Mât |
Hauteur totale |
m |
9.2 |
||
|
Réglage de l'angle |
° |
0～90 |
|||
|
Angle de perçage |
° |
45～90 |
|||
|
Coup d'alimentation |
mm |
3500 |
|||
|
Distance de glissement du mât |
mm |
1100 |
|||
|
Palan principal |
Capacité de levage à fil unique |
kN |
69 |
||
|
Vitesse de levage |
m/min |
40 |
|||
|
Dia.De corde en acier |
mm |
16 |
|||
|
Longueur du câble en acier |
m |
50 |
|||
|
Treuil auxiliaire |
Capacité de levage à fil unique |
kN |
12 |
||
|
Vitesse de levage |
m/min |
130 |
|||
|
Dia.De corde en acier |
mm |
6 |
|||
|
Longueur du câble en acier |
m |
1000 |
|||
|
|
Modèle |
/ |
BW160 |
||
|
Déplacement maximum |
L/min |
160 |
|||
|
Pression maximale |
MPa |
10 |
|||
|
Dimensions hors tout (L × L × H) |
Dimensions de travail |
mm |
4800×2420×9200 |
||
|
Dimensions de transport |
mm |
5500×2200×2450 |
|||
|
|
Tiges applicables |
mm |
BQ, NQ, QG, PQ |
||
|
Par diamètre |
mm |
Φ154 |
|||
|
Vitesse de déplacement |
km/h |
1,5-2,5 |
|||
Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !
Structure

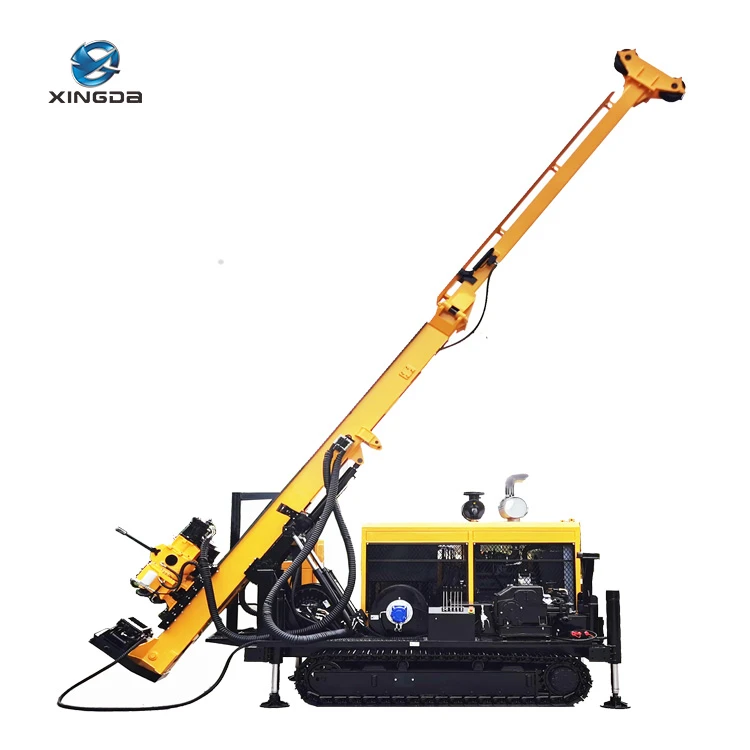

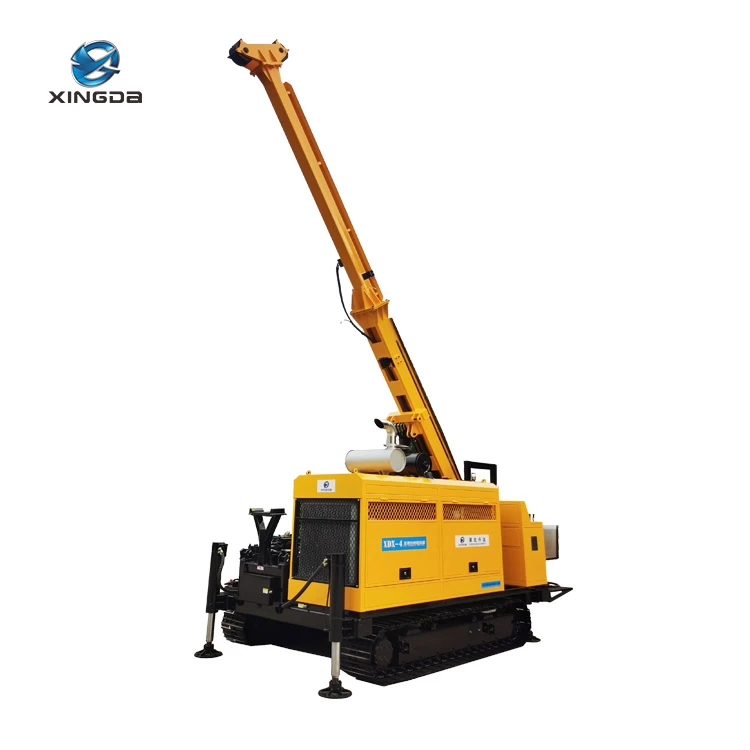

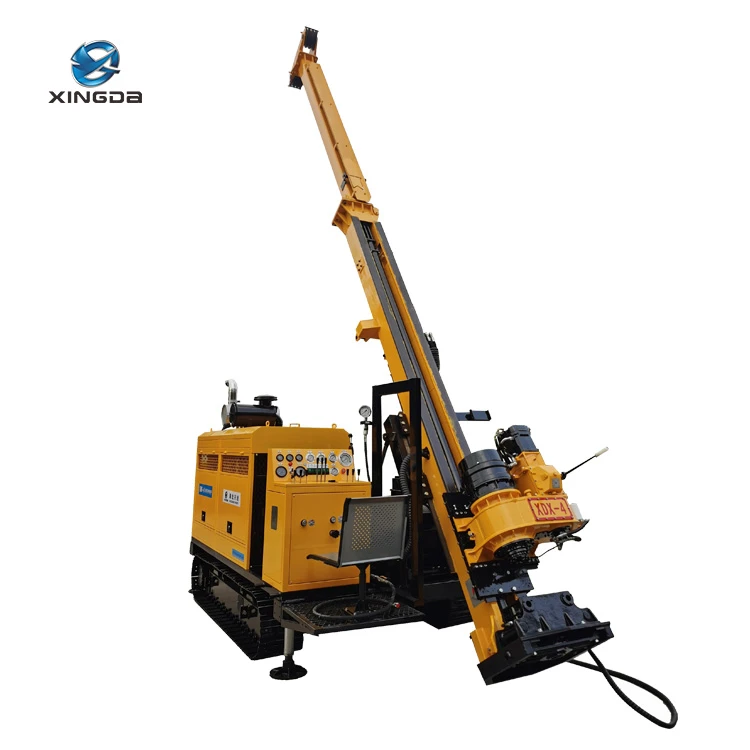

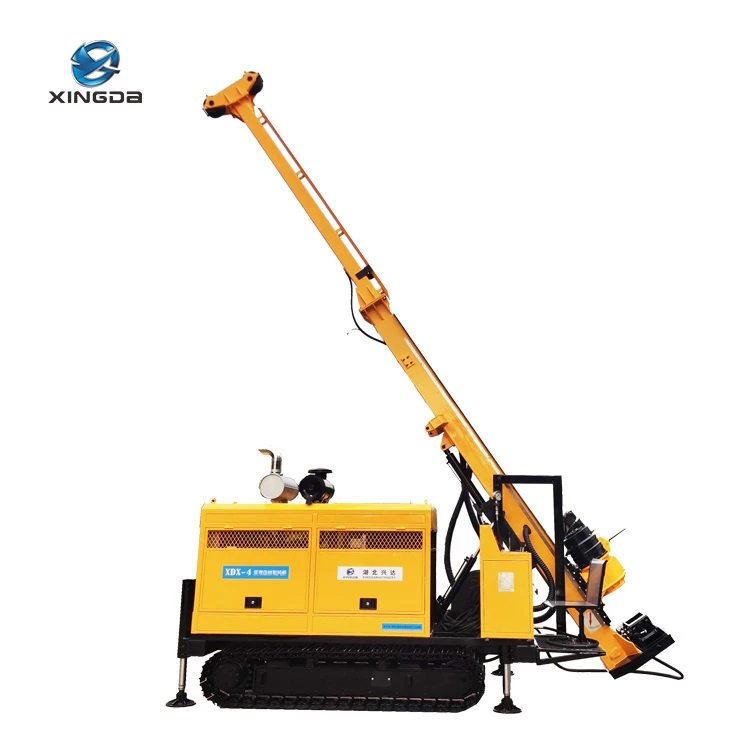

Les composants de la foreuse de carottage entièrement hydraulique XDX-4 : 1. Châssis sur chenilles, 2. Unité de puissance, 3. Système hydraulique, 4. Ensemble de tête motrice, 5. Mât, 6. Treuil principal, 7. Treuil auxiliaire, 8. Panneau de commande, 9. Pince à pied, 10. Pompe à boue (10 pièces)
Les principaux composants sont décrits comme suit
01

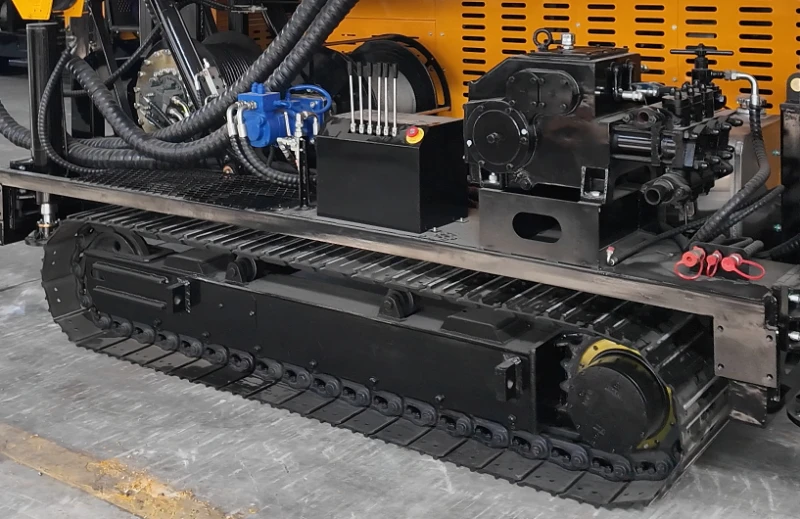

Châssis sur chenilles
Il adopte un châssis automoteur à chenilles en acier, qui présente une forte adaptabilité au site et une grande fiabilité.
Réducteur de marche de marque nationale bien connue, avec des performances stables et une qualité fiable.
02

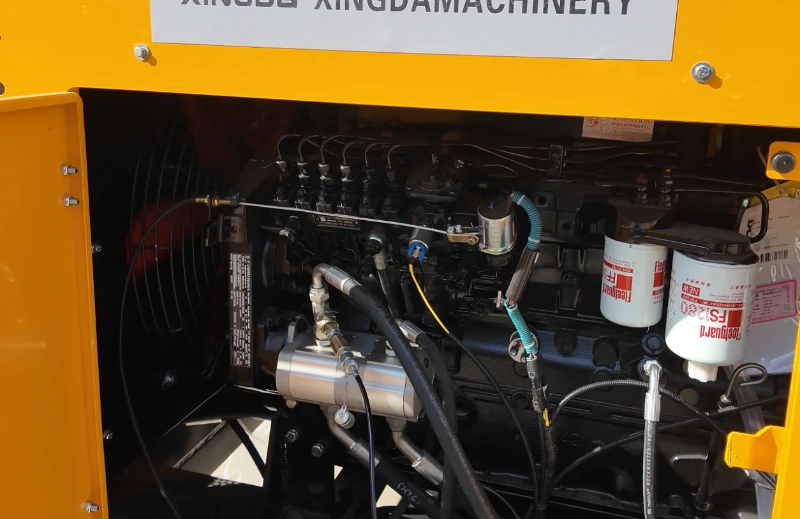

Unité de puissance
Il est équipé d'un moteur turbocompressé Cummins, puissant et conforme aux normes d'émission National II.
Le réservoir d'eau est en cuivre, qui présente une forte résistance à la corrosion.
Le disperseur d'huile est fabriqué en alliage d'aluminium à ailettes, qui présente une résistance élevée à la pression et est antirouille.
03

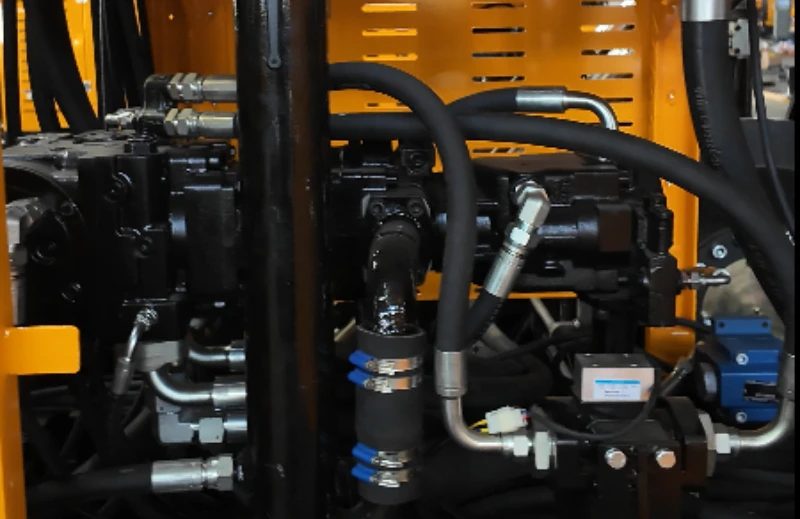

Système hydraulique
Les principaux composants hydrauliques sont sélectionnés parmi des marques de renommée internationale.
Le système hydraulique adopte un contrôle sensible à la charge.
04

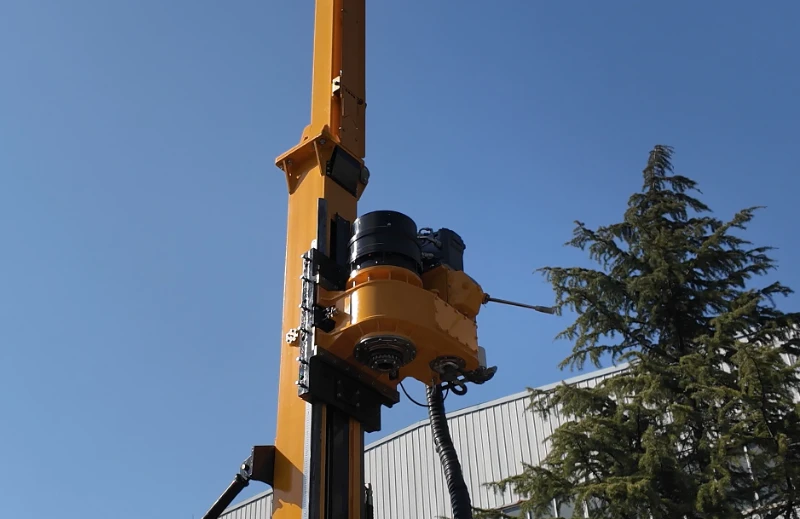

Tête de forage
La tête de forage adopte une structure de type mandrin, avec fonction de translation latérale et réglage de la vitesse en continu à quatre vitesses.
La rotation de la tête de forage est entraînée par un moteur variable, avec une efficacité de travail élevée.
La rotation de la broche de la tête de forage est entraînée par un moteur, avec une efficacité de fonctionnement élevée et un couple élevé.
05

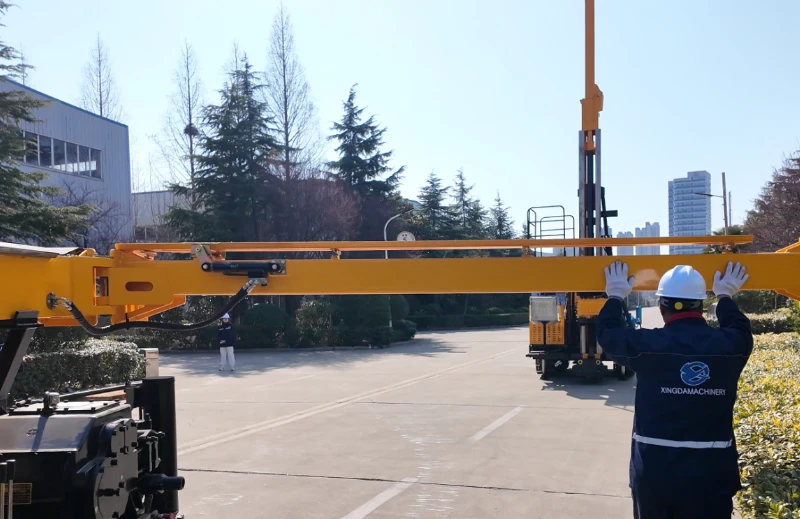

Mât
Le mât adopte un levage et un abaissement de vérin à huile, fokdable, pratique pour le transport et le stockage, avec fonction de mise à la terre coulissante.
Le mât est équipé d'un guide de centrage dans sa partie supérieure et inférieure pour une construction de trous prévue de manière pratique. Une pince hydraulique est adoptée au-dessus du trou de forage.
06

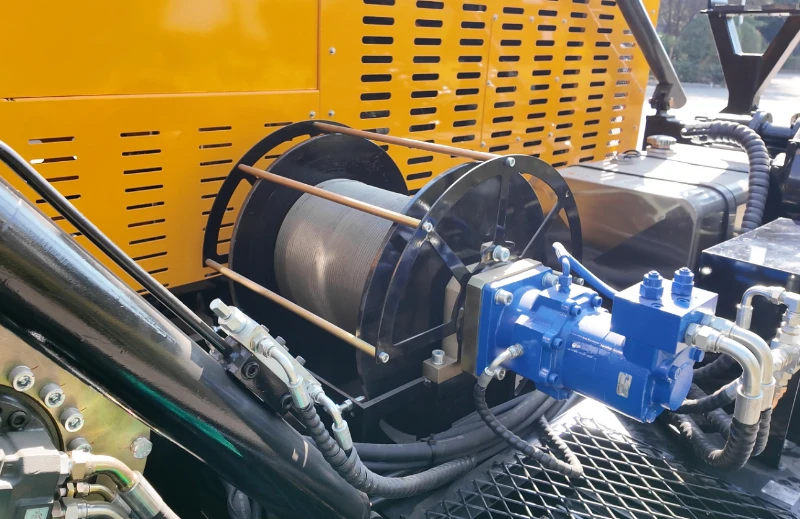

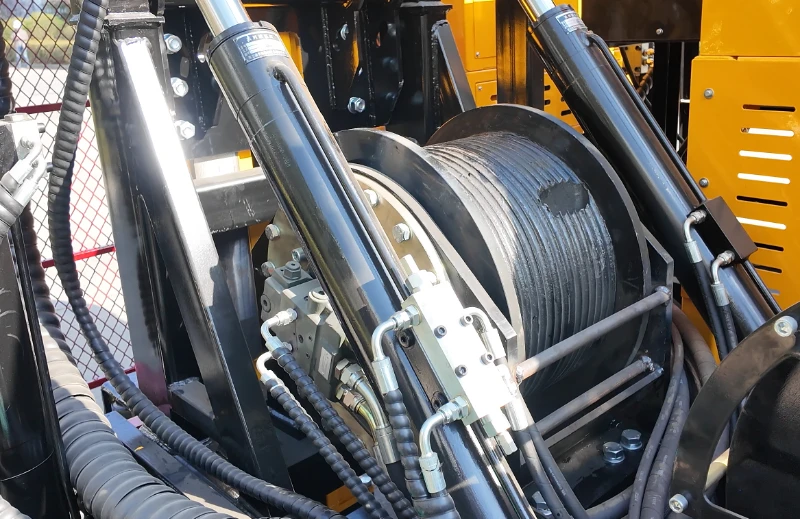

Palan principal
Il adopte un moteur d'entraînement importé de Corée du Sud.
La force de levage du palan principal est de 69 kN.
Le tambour est intégralement moulé, ce qui offre une meilleure solidité.
Le palan principal a une fonction de suivi, rendant la construction plus pratique et plus efficace.
07
Treuil auxiliaire
La force de levage du palan auxiliaire est de 12 KN
Le diamètre du câble en acier est de 6 mm
Vitesse de la corde : 130 m/min
Il est équipé d'une fonction de freinage, offrant un excellent effet de freinage, une grande capacité de corde et une bonne résistance structurelle.
08

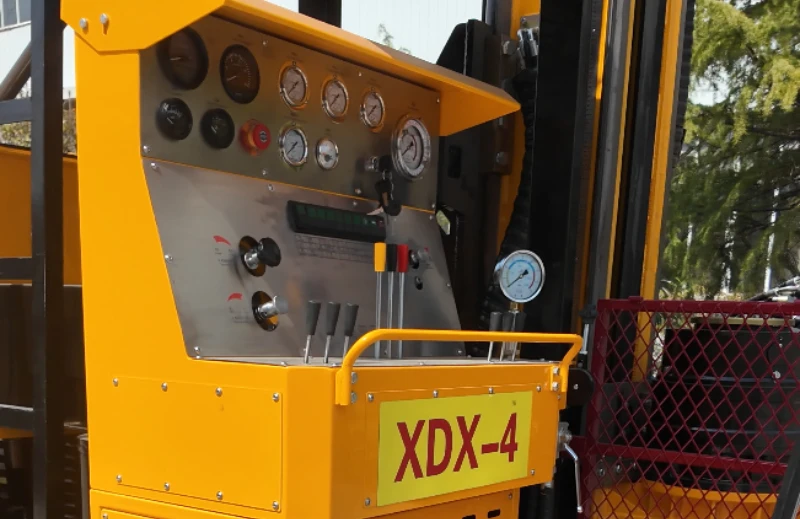

Panneau de contrôle
Le système de contrôle adopte une combinaison de types fermés et ouverts. La conception du système est simple, avec un faible taux de défaillance et une maintenance pratique.
L'opération est simple et la précision du contrôle est élevée.
09

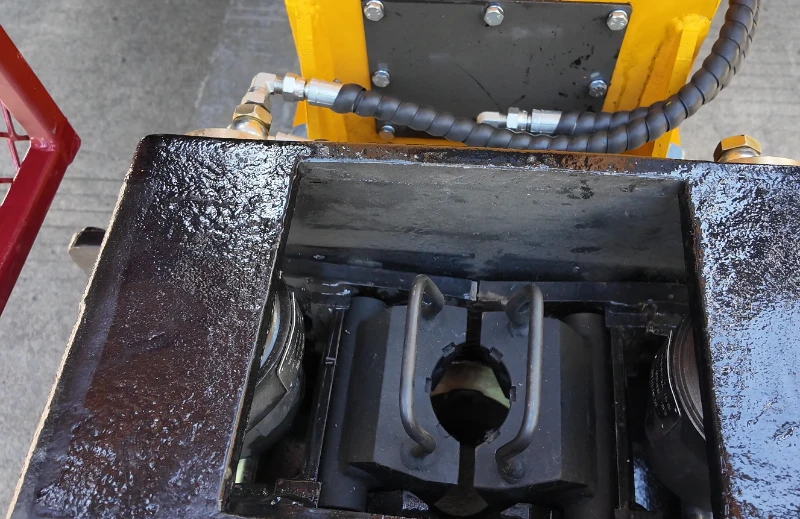

Pince à pied
La pince a une structure simple, une large plage de serrage, un serrage fiable et une forte force de serrage. Tiges applicables : BQ, NQ, HQ, PQ.
Le centralisateur est facile à démonter.
10

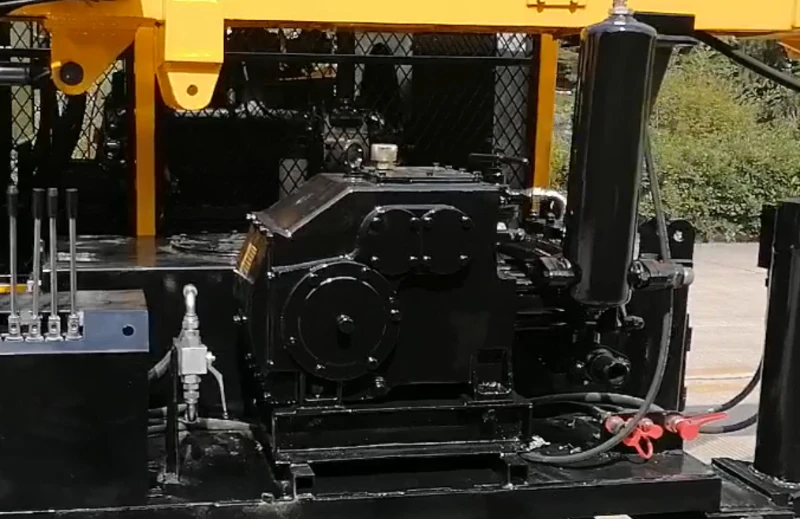

Pompe à boue
Adoptez des pompes à boue de marque bien connue, déplacement maximum 160 L/min.
Le contrôle de la pompe à boue adopte un contrôle proportionnel et le débit de boue peut être ajusté en fonction des conditions de travail.
Equipé d'une interface de mixage.
