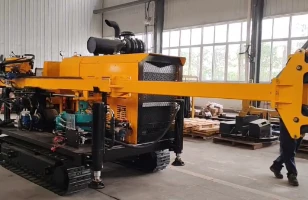

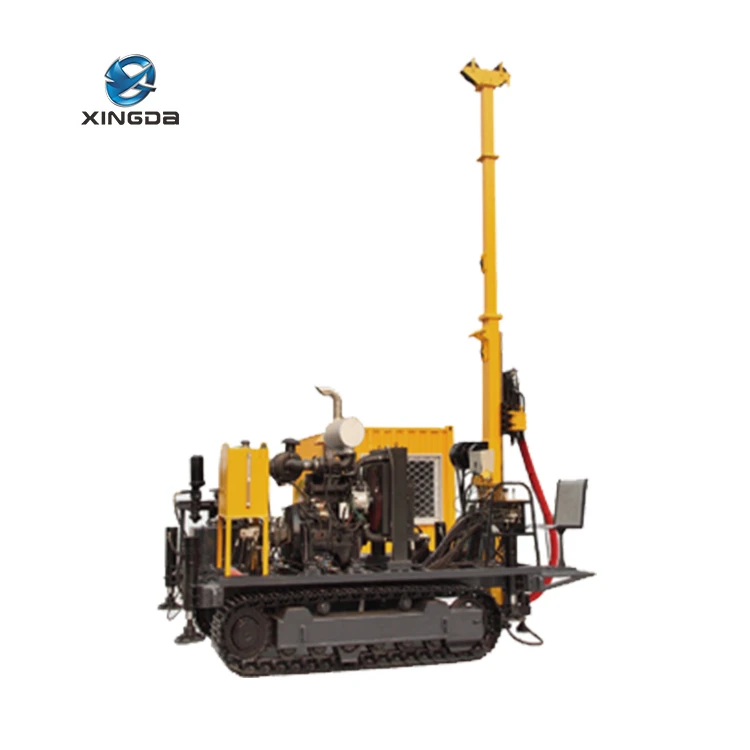

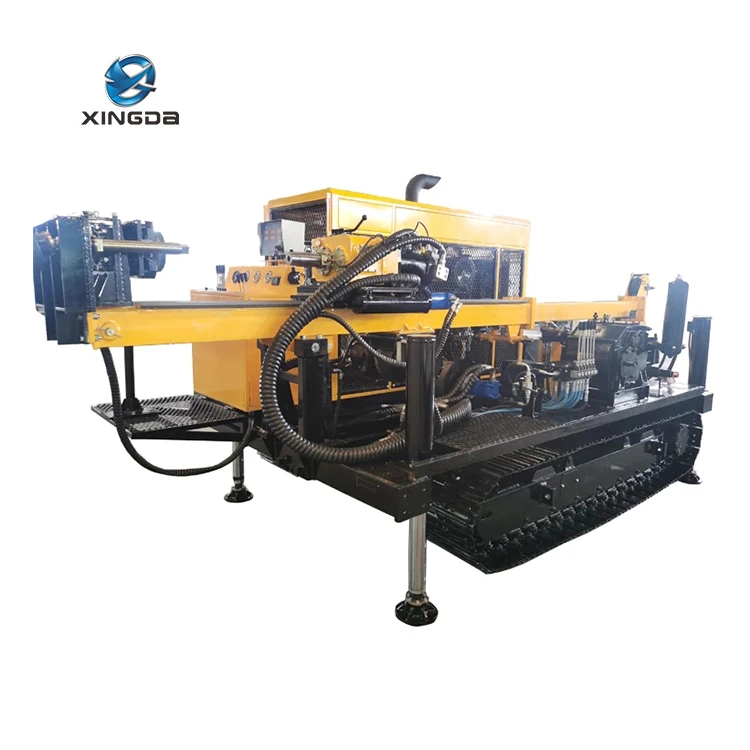

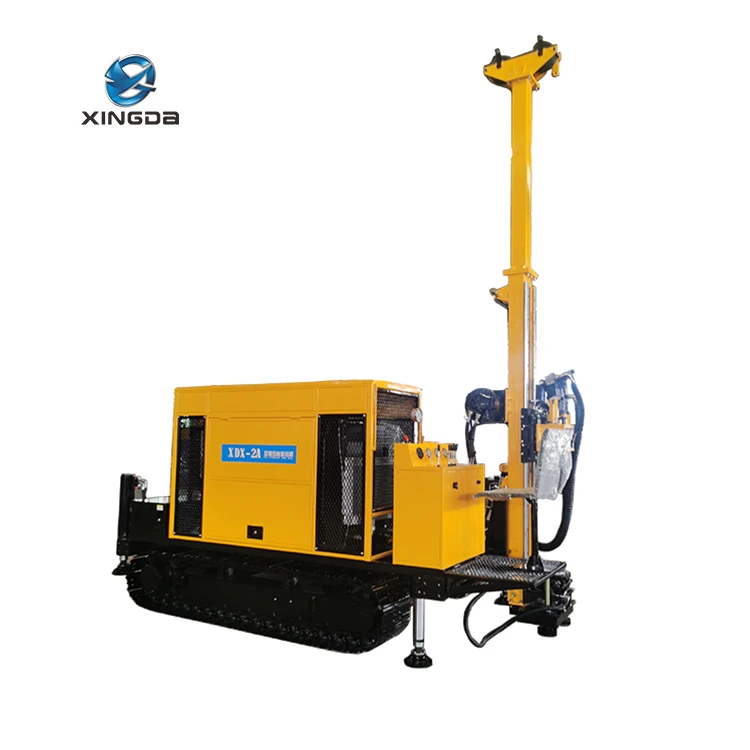

La plate-forme de forage entièrement hydraulique XDX-2A est principalement utilisée dans les carottages avec un trépan diamanté ou un trépan dur en carbure de tungstène dans le domaine d'industries telles que la géologie, la métallurgie, le charbon, l'industrie nucléaire, l'hydrologie, etc.
| Profondeur de perçage | Tige BQ (φ55,6 mm) | |
| Profondeur de perçage | Tige NQ (φ69,9 mm) | |
| Profondeur de perçage | Tige QG (φ88,9 mm) | |
Principales caractéristiques de la plate-forme à noyau entièrement hydraulique XDX-2A
La plate-forme adopte un système de conduite entièrement hydraulique et un châssis sur chenilles.
La tête de forage adopte une structure d'entraînement supérieure, avec une fonction de traduction latérale et un réglage de la vitesse en continu à deux vitesses.
La rotation de la tête de forage est entraînée par un moteur variable, avec une efficacité de travail élevée.
Le mât est pliable, avec des supports de jambes réglables en partie inférieure, et le mât supérieur peut être équipé de joints d'extension selon les besoins.
Une pince hydraulique avec stabilisateur est adoptée au-dessus du trou de forage.
Principaux paramètres techniques
|
Modèle |
Unité |
XDX-2A |
|||
|
Article |
|||||
|
Profondeur de perçage |
Tige BQ (φ55,6 mm) |
m |
500 |
||
|
Tige NQ (φ69,9 mm) |
350 |
||||
|
Tige QG (φ88,9 mm) |
120 |
||||
|
Tige PQ (φ114,3 mm) |
- |
||||
|
Capacité de la tête de forage |
Plage de vitesse |
Première année |
tr/min |
405-874 |
|
|
Deuxième année |
560-1200 |
||||
|
Couple correspondant |
Première année |
N.m |
900-425 |
||
|
Deuxième année |
630-293 |
||||
|
Vitesse de rotation maximale |
tr/min |
1200 |
|||
|
Couple maximum |
N·m |
900 |
|||
|
Diamètre du trou de la broche |
mm |
TDS (lecteur supérieur) |
|||
|
Capacité de levage maximale |
kN |
50 |
|||
|
Puissance d'alimentation maximale |
25 |
||||
|
Distance de translation |
mm |
265 |
|||
|
Moteur diesel |
Puissance nominale |
kW |
74 (Cummins 4BTA3.9-C100) |
||
|
Vitesse nominale |
tr/min |
2200 |
|||
|
Pompe hydraulique |
Pompe 1 |
Pression nominale |
MPa |
22 |
|
|
Débit maximum |
L/min |
156 |
|||
|
Pompe2 |
Pression nominale |
MPa |
20 |
||
|
Débit maximum |
L/min |
40 |
|||
|
Pompe3 |
Pression nominale |
MPa |
20 |
||
|
Débit maximum |
L/min |
13 |
|||
|
Mât |
Hauteur totale |
m |
6 |
||
|
Réglage de l'angle |
° |
0～90 |
|||
|
Angle de perçage |
45～90 |
||||
|
Coup d'alimentation |
mm |
1800 |
|||
|
Distance de glissement du mât |
715 |
||||
|
Palan principal |
Capacité de levage à fil unique |
kN |
20 |
||
|
Vitesse de levage |
m/min |
84 |
|||
|
Dia.De corde en acier |
mm |
14 |
|||
|
Longueur du câble en acier |
m |
30 |
|||
|
Treuil auxiliaire |
Capacité de levage à fil unique |
kN |
8 |
||
|
Vitesse de levage |
m/min |
96 |
|||
|
Dia.De corde en acier |
mm |
6 |
|||
|
Longueur du câble en acier |
m |
500 |
|||
|
Pompe à boue |
Modèle |
/ |
BW100 |
||
|
Déplacement maximum |
L/min |
100 |
|||
|
Pression maximale |
MPa |
6 |
|||
|
Dimensions hors tout (L × L × H) |
Dimensions de travail |
mm |
4100×1840×6000 |
||
|
Dimensions de transport |
4200×1840×2400 |
||||
|
Collier de serrage pour orifice |
Tiges applicables |
BQ, NQ, QG, PQ |
|||
|
Par diamètre |
Φ124 |
||||
|
Vitesse de déplacement |
km/h |
1,5-2,5 |
|||
|
Capacité d'escalade |
° |
≤30 |
|||
|
Rapport de pression de contact à la terre |
MPa |
0.14 |
|||
|
Poids de la machine principale |
t |
5.5 |
|||
|
Modèle |
Unité |
XDX-2AA |
|||
|
Article |
|||||
|
Profondeur de perçage |
Tige BQBQ (φ55,6 mm) |
m |
500 |
||
|
Tige NQNQ (φ69,9 mm) |
350 |
||||
Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !
Structure
Les composants de la foreuse de carottage entièrement hydraulique XDX-2A : 1. Châssis sur chenilles, 2. Unité de puissance, 3. Système hydraulique, 4. Ensemble de tête motrice, 5. Mât, 6. Treuil principal, 7. Treuil auxiliaire, 8. Panneau de commande, 9. Pince à pied, 10. Pompe à boue (10 pièces)
Les principaux composants sont décrits comme suit
01

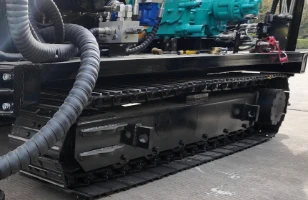

Châssis sur chenilles
Il adopte un châssis automoteur à chenilles en acier, qui présente une forte adaptabilité au site et une grande fiabilité.
Réducteur de marche de marque nationale bien connue, avec des performances stables et une qualité fiable.
02

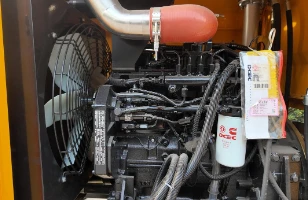

Unité de puissance
Il est équipé d'un moteur turbocompressé Cummins, puissant et conforme aux normes d'émission National II.
Le réservoir d'eau est en cuivre, qui présente une forte résistance à la corrosion.
Le disperseur d'huile est fabriqué en alliage d'aluminium à ailettes, qui présente une résistance élevée à la pression et est antirouille.
03

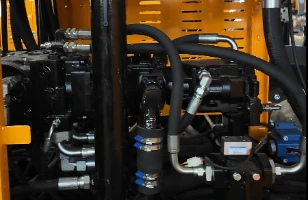

Système hydraulique
Les principaux composants hydrauliques sont sélectionnés parmi des marques de renommée internationale.
Le système hydraulique adopte un contrôle sensible à la charge.
04

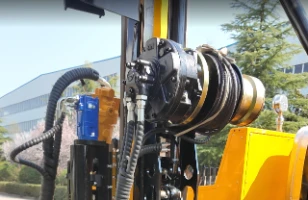

Tête de forage
La tête de forage adopte une structure de type mandrin, avec fonction de traduction latérale et réglage de la vitesse en continu à quatre vitesses.
La rotation de la tête de forage est entraînée par un moteur variable, avec une efficacité de travail élevée.
La rotation de la broche de la tête de forage est entraînée par un moteur, avec une efficacité de fonctionnement élevée et un couple élevé.
05
Mât
Le mât adopte un levage et un abaissement de vérin à huile, pliable, pratique pour le transport et le stockage, avec fonction de mise à la terre coulissante,
Le mât est équipé d'un guide de centrage dans sa partie supérieure et inférieure pour faciliter la construction de trous inclinés. Une pince hydraulique est adoptée à la position au-dessus du trou de forage,
Il peut être contrôlé à distance sans fil pour le mouvement, avec une sécurité élevée et une forte capacité d'escalade.
06

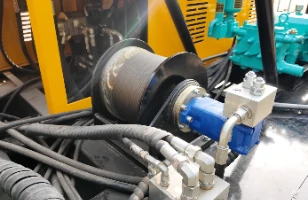

Palan principal
Il adopte un moteur d'entraînement importé de Corée du Sud
La force de levage du palan principal est de 20 kN
Le tambour est intégralement moulé, ce qui offre une meilleure solidité.
Le palan principal a une fonction de suivi, rendant la construction plus pratique et plus efficace.
07
Treuil auxiliaire
La force de levage du palan auxiliaire est de 8 KN
Le diamètre du câble en acier est de 6 mm
Vitesse de la corde : 96 m/min
Il est équipé d'une fonction de freinage, offrant un excellent effet de freinage, une grande capacité de corde et une bonne résistance structurelle.
08

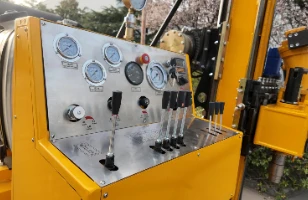

Panneau de contrôle
Le système de contrôle adopte une combinaison de types fermés et ouverts. La conception du système est simple, avec un faible taux de défaillance et une maintenance pratique.
L'opération est simple et la précision du contrôle est élevée.
09

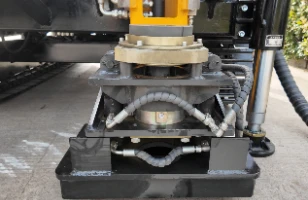

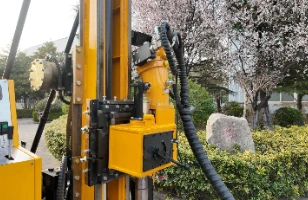

Pince à pied
La pince a une structure simple, une large plage de serrage, un serrage fiable et une forte force de serrage. Tiges applicables : BQ, NQ, HQ, PQ.
Le centralisateur est facile à démonter.
10

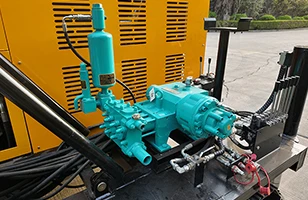

Pompe à boue
Adoptez des pompes à boue de marque bien connue, déplacement maximum 100 L/min.
Le contrôle de la pompe à boue adopte un contrôle proportionnel et le débit de boue peut être ajusté en fonction des conditions de travail.
Equipé d'une interface de mixage.
