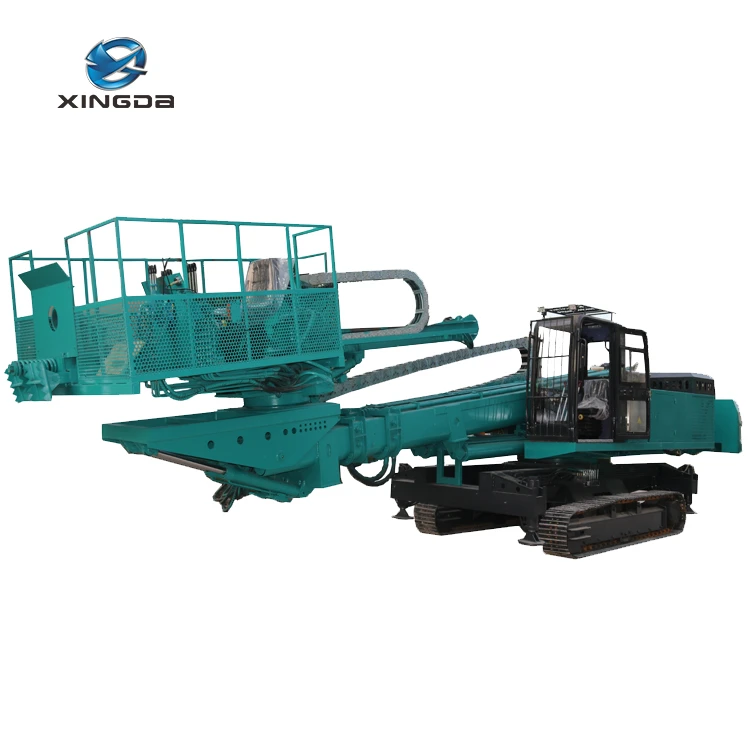

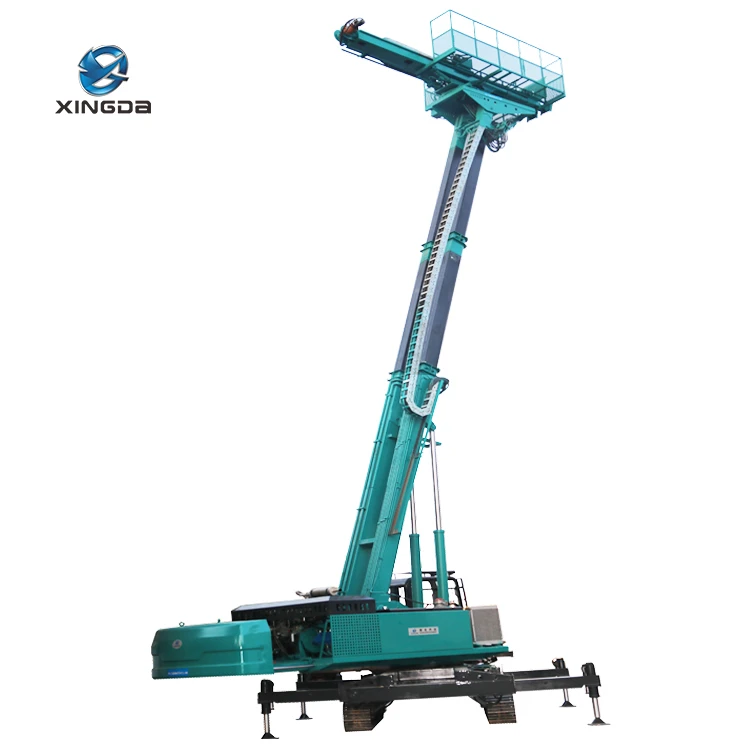

Plate-forme de forage d'ancrage à grande levée entièrement hydraulique sur chenilles série XDGJ

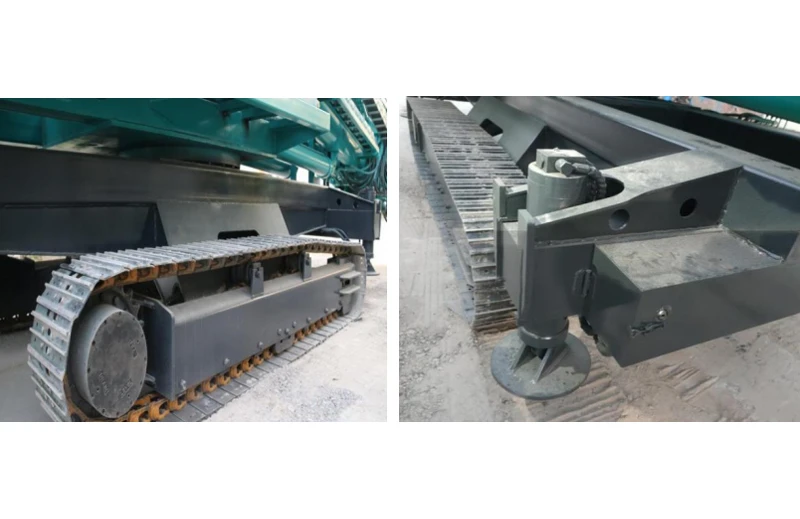

Mécanisme de châssis à chenilles

Le mécanisme de déplacement du châssis adopte une structure de pelle sur chenilles, une forte capacité d'escalade, garantissant la praticabilité et la sécurité dans différentes conditions de travail ;

Châssis stable, rotation à 360°；

Les stabilisateurs télescopiques transversaux sont constitués de plaques d'acier 355B de haute qualité, qui présentent une bonne ténacité et résistance. Ils sont tous soudés avec des structures à tenons et mortaises, ce qui les rend plus solides et plus durables.

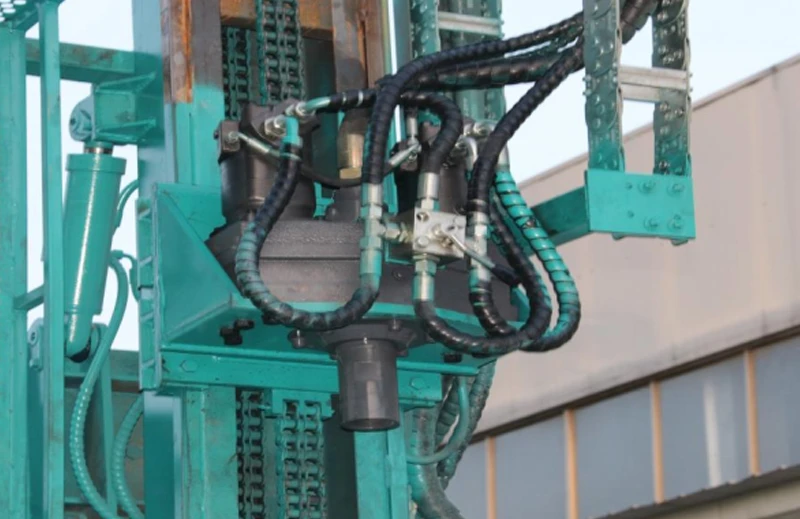

Mécanisme de propulsion de la tête motrice

Le système de propulsion de la tête motrice utilise un réducteur planétaire, qui est puissant et a une meilleure puissance de forage et d'extubation qu'un seul moteur, et est durable. Le cadre coulissant (tige de queue) sous la tête motrice est en acier au manganèse 700 ou en un matériau plus résistant, qui n'est pas sujet à la déformation. Les deux côtés sont constitués de 30 aciers carrés étirés à froid, qui ont une grande zone de contact avec le curseur, et le curseur en nylon est résistant à l'usure (les pièces consommables sont durables) pour réduire les coûts d'utilisation du client.

Entraîné par deux moteurs hydrauliques, il possède un couple de sortie important, ce qui améliore la stabilité du forage.

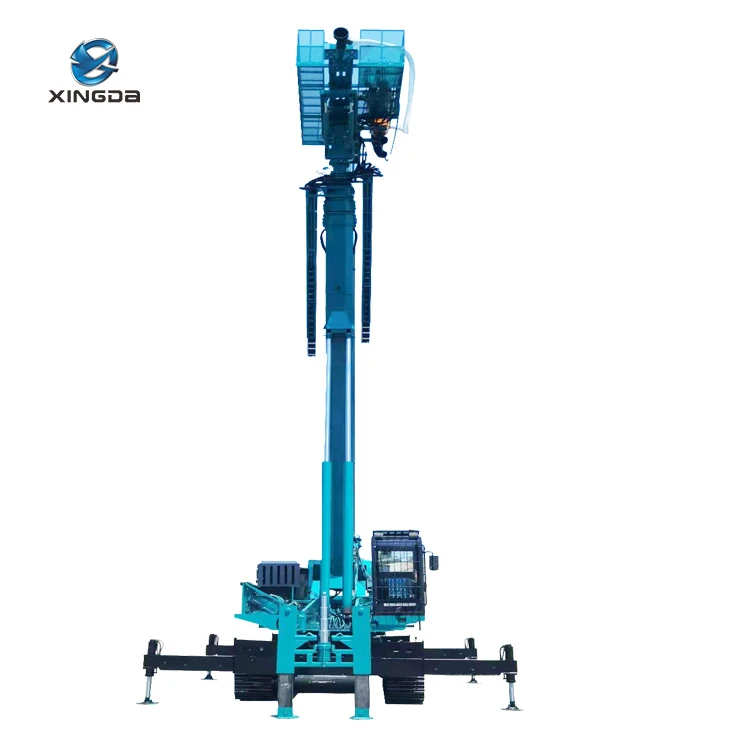

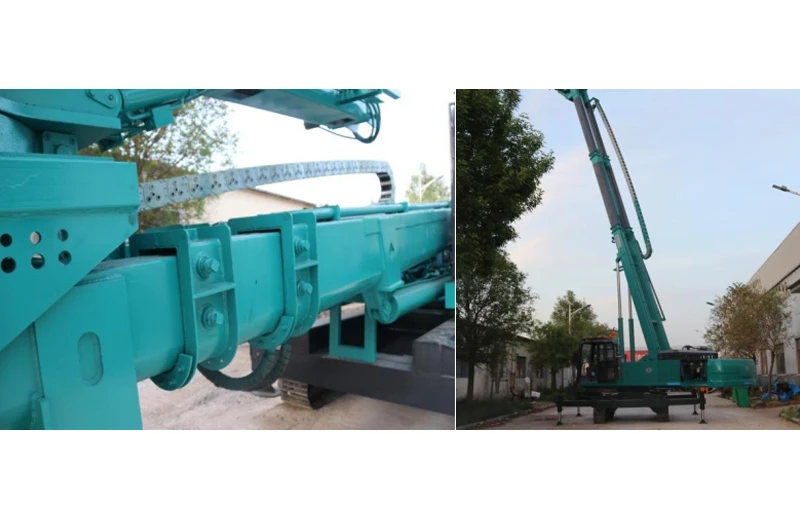

Lève le gros bras

Matériau en acier au manganèse 700 à haute résistance, avec une forte capacité de charge. Double support pour la flèche, rendant la flèche plus stable et assurant un levage stable.

Les supports de flèche sont constitués de plaques d'acier 355B de haute qualité, qui présentent une bonne ténacité et résistance.

La flèche télescopique permet de régler la hauteur de la sortie, sans plus dépendre de la hauteur de la surface de travail.

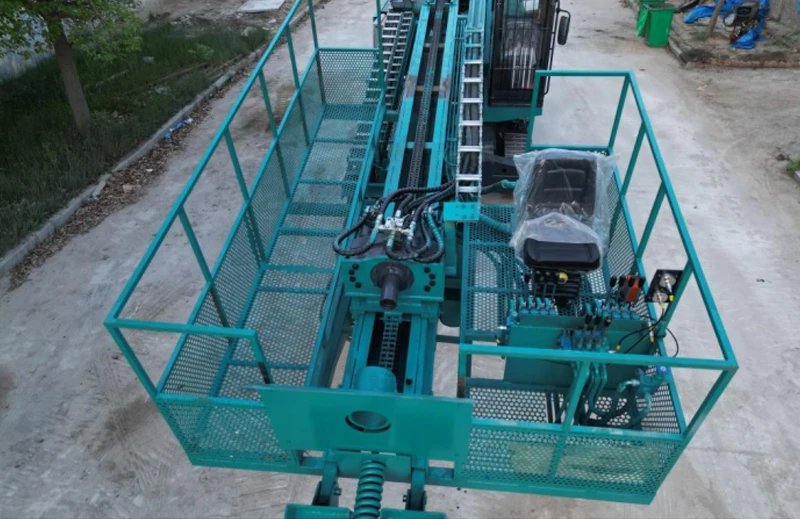

Pont d'opération

Le système de forage ajoute une plate-forme de travail aérien à la plate-forme de forage d'ancrage traditionnelle, de sorte que toutes les opérations de forage soient contrôlées sur la plate-forme, y compris le levage, la rotation, le relevage de la flèche et le réglage de l'angle de la plate-forme, la fonction de levage du forage des tiges de forage ; facile à utiliser, seules 2 à 3 personnes peuvent effectuer des travaux de construction.

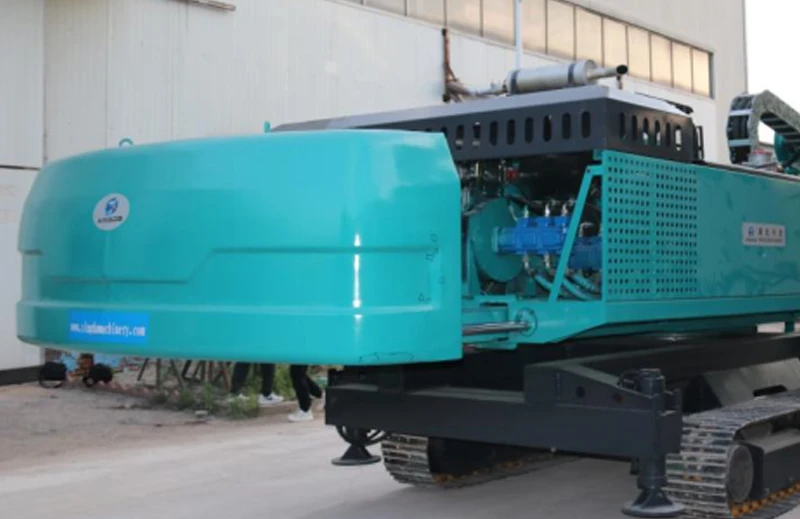

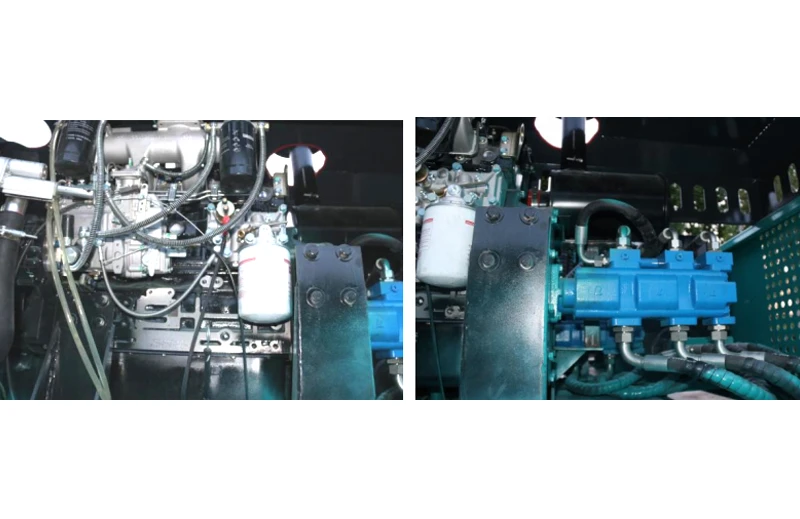

Système Cpower

Utilisant des moteurs diesel de marques connues, le fonctionnement est stable, la puissance est forte, l’efficacité est élevée et le coût est faible.

La pompe à huile utilise une pompe à engrenages haute pression avec sa propre vanne de régulation de pression, qui peut mieux protéger la pompe à huile. Si la qualité de l'huile est bonne, la garantie est de 2 ans.

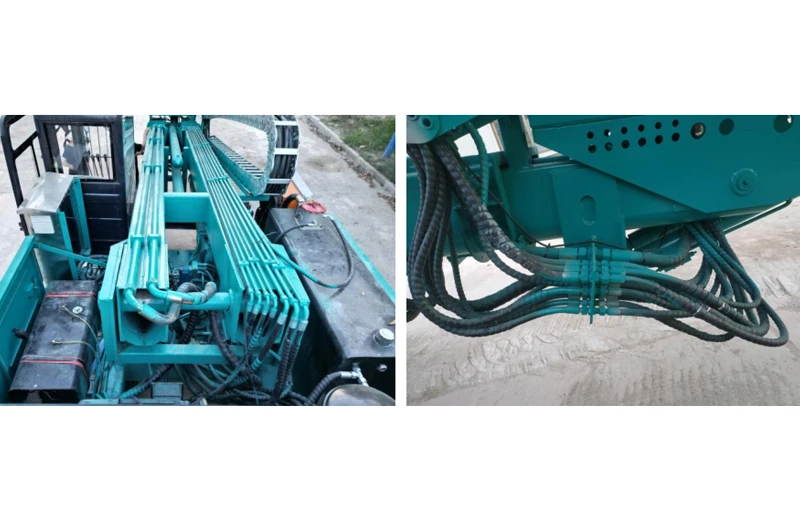

Tuyau d'huile

Le tuyau d'huile peut résister à une pression et une température élevées, a un aspect en caoutchouc lisse et peut être protégé du soleil ; le joint du tuyau d'huile est entièrement en acier, avec une bonne qualité et durabilité.

Poids télescopique

Equipés de contrepoids télescopiques, les contrepoids assurent un fonctionnement plus équilibré de la machine et évitent son basculement dû au poids.

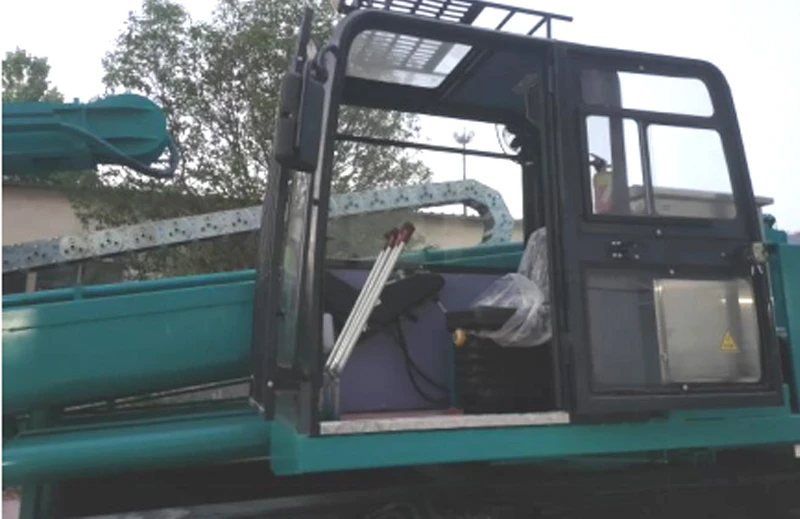

Taxi

Avec un large champ de vision, un fonctionnement simple et une conception humanisée, il offre un environnement de travail confortable au conducteur.

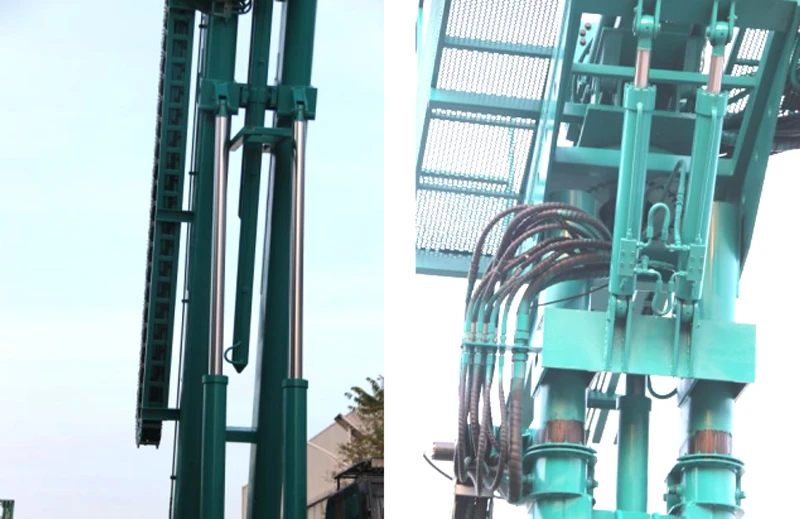

Système hydraulique

Double levage hydraulique, montée en douceur, assurant la sécurité des ouvriers du bâtiment

Propulsé par un moteur de 45 kW, il dispose d'une forte propulsion et fonctionne en douceur.

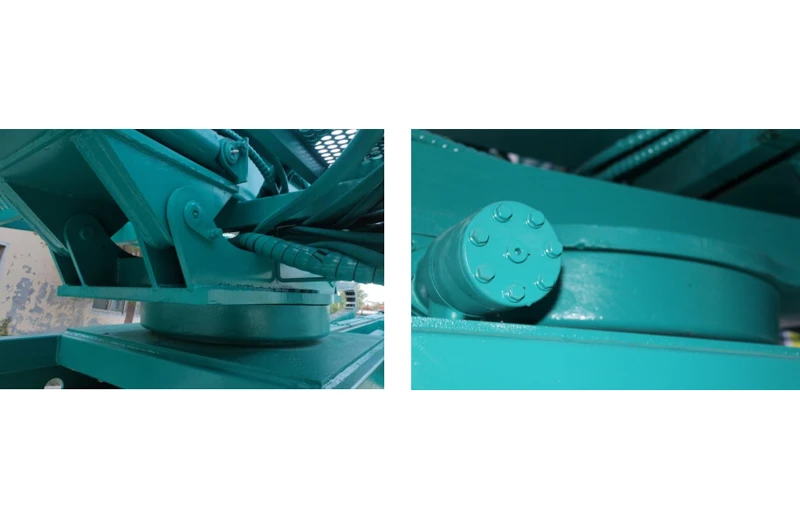

Mécanisme rotatif

Les mécanismes de rotation supérieur et inférieur ainsi que le mécanisme de levage de flèche sont tous intégrés au principe structurel de la grue, ce qui améliore considérablement le facteur de sécurité et la flexibilité, permettant des opérations de construction de forage à grande hauteur et garantissant la sécurité de la construction.

Châssis rotatif à 360°, avec support de jambe solide, permettant une rotation flexible sans être limité par l'environnement.
