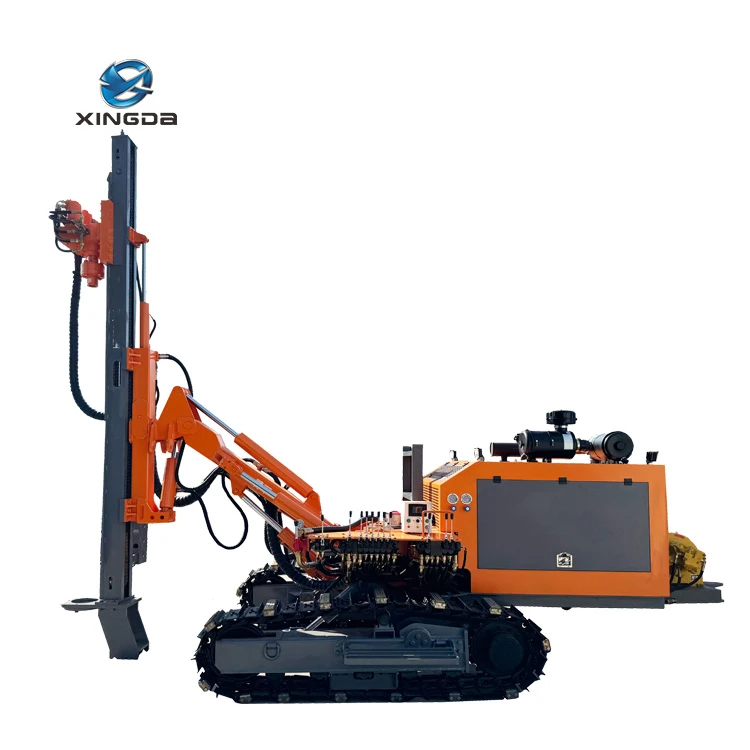

Plate-forme de forage DTH montée sur chenilles de type photovoltaïque XD-450

Il convient aux trous de dynamitage profonds dans les mines à ciel ouvert, les carrières, les chemins de fer, les transports, la conservation de l'eau, les matériaux de construction, les militaires, les trous photovoltaïques, etc. pour le forage dans de tels projets à ciel ouvert, afin de réaliser des opérations de forage de roche à haute efficacité. Il est également largement utilisé dans le support de boulons d’ancrage, l’excavation de canaux et d’égouts et d’autres opérations de forage dans les projets d’ingénierie.

Moteur diesel	Yuchai YC4DK-100 73,5 kW
Profondeur du trou (m)	10-50
Diamètre du trou (mm)	90-400

Renseignez-vous maintenant Contactez-nous

Principales caractéristiques Principaux paramètres techniques Structure Les principaux composants sont décrits comme suit

Principales caractéristiques de la plate-forme de forage DTH montée sur chenilles de type photovoltaïque XD-450

La plate-forme de forage XD-450 a d'excellentes performances, est flexible à utiliser, possède des fonctions complètes, a une plus grande adaptabilité et offre un rapport coût-performance élevé. Ce produit peut être largement appliqué dans divers projets d'ingénierie tels que l'exploitation minière à ciel ouvert, l'excavation de fondations, la conservation de l'eau, les centrales électriques, les transports et la construction de défense nationale. Il peut également être utilisé pour le forage de roches et la réalisation de trous à des fins spéciales telles que des trous d'ancrage, des trous de mesure de pression et des trous de drainage.

Principaux paramètres techniques

Modèle	XD-450 (photovoltaïque)
Moteur diesel	Yuchai YC4DK-100 73,5 kW
Profondeur du trou (m)	10-50
Diamètre du trou (mm)	90-400
Tailles des garnitures de forage (mm)	Φ89x3000
Marteau DTH	4"/5"/6"/8"/10"
Couple de rotation (Max.)(N.m)	7600
Vitesse de rotation (tr/min)	0-100
Force d'alimentation (KN)	30
Force de levage (KN)	65
Type d'alimentation	Cylindre de chaîne
Vitesse de déplacement (Max.)(km/h)	3
Escalade （°）	30
Poids total (kg)	6050

Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !

Structure

Les composants de la plate-forme de forage DTH montée sur chenilles XD-450 : 1. Châssis de chenille à moteur ambulant ; 2. Unité d'alimentation, 3. Ensemble tête motrice, 4. Bras de perçage, 5. Console de commande, 6. Filtre à air, 7. Mise à niveau du cylindre, 8. Treuil, 9. Boîte à outils (9 pièces)

Les principaux composants sont décrits comme suit

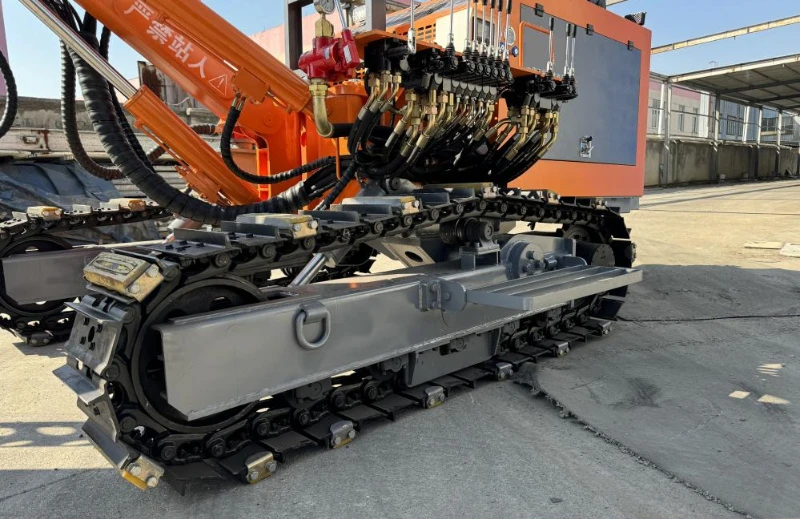

Châssis de chenille pour moteur de marche

Grâce à un moteur de marche technique, la capacité d'escalade est forte et le taux d'échec est faible.

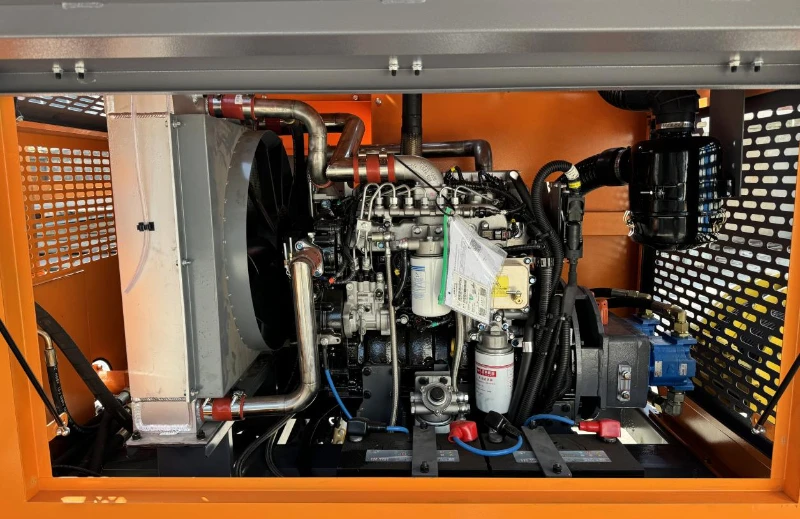

Unité de puissance

Afin de s'adapter aux différents environnements de travail et aux exigences des clients, diverses spécifications de moteurs diesel et de moteurs électriques sont utilisées pour répondre à diverses exigences conformément aux normes nationales d'émission.

La puissance de sortie adopte une boîte de vitesses avec une structure de pompe à double engrenage.

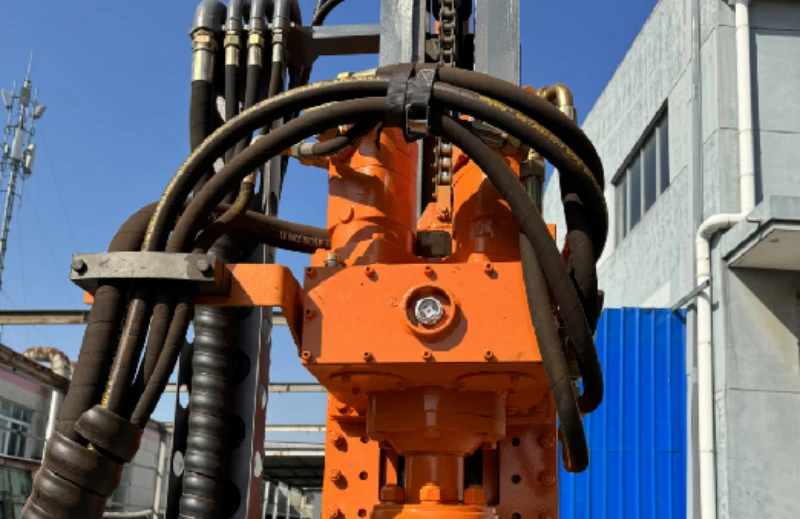

Tête de forage

Équipé d'un gyroscope à double moteur cycloïdal, avec un grand couple de rotation, des caractéristiques efficaces et durables.

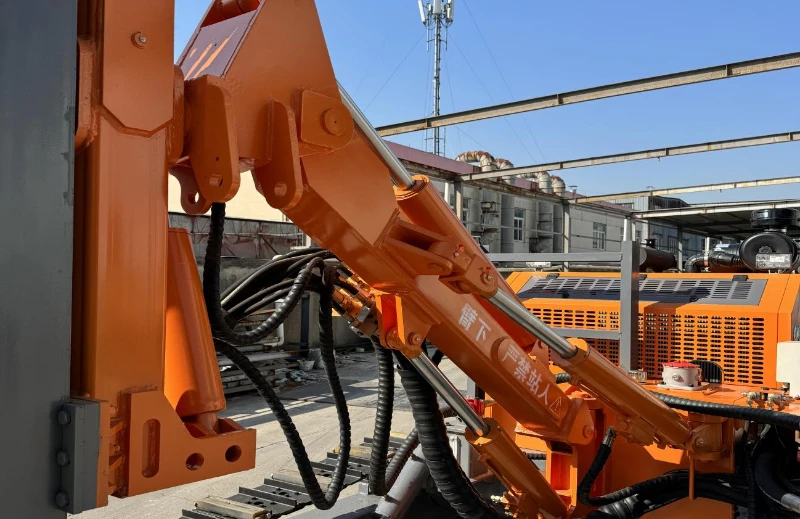

Bras de perçage

Le bras de forage a une nouvelle structure et un réglage pratique, ce qui améliore considérablement la plage d'opérations de forage et utilise le forage de trous horizontaux bas. Hauteur minimale du trou horizontal 300 mm.

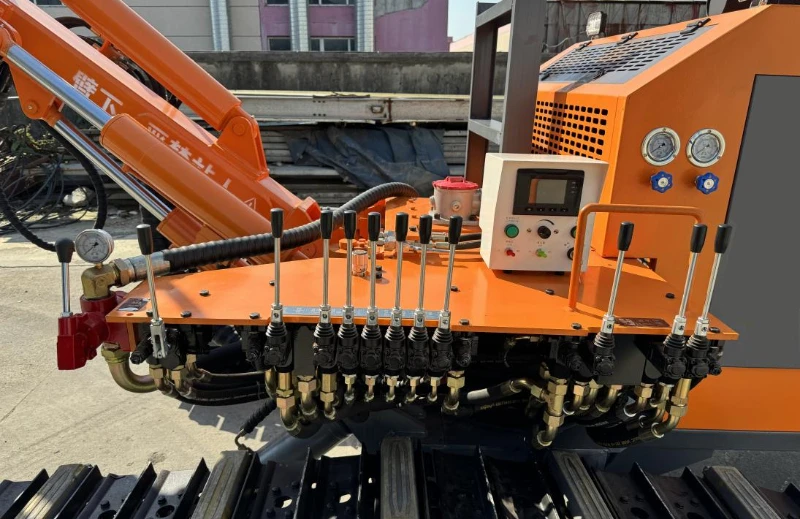

Console de contrôle

Le nouveau système hydraulique, à vitesse rapide et lente, peut raccourcir le temps de fonctionnement auxiliaire. Répondre aux exigences des différentes conditions de travail.

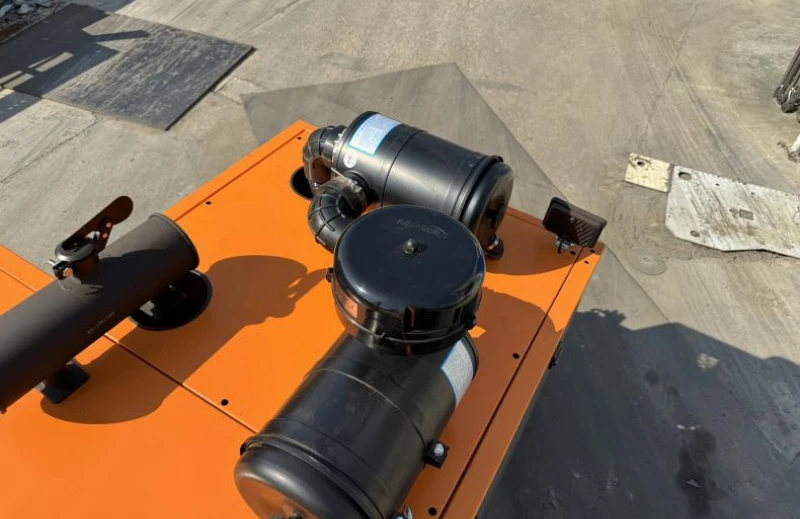

Filtre à air

L'utilisation d'un pré-filtre, d'un filtre à air à bain d'huile et d'un filtre à air à trois filtrations, pour le moteur diesel dans un environnement très poussiéreux, offre une garantie.

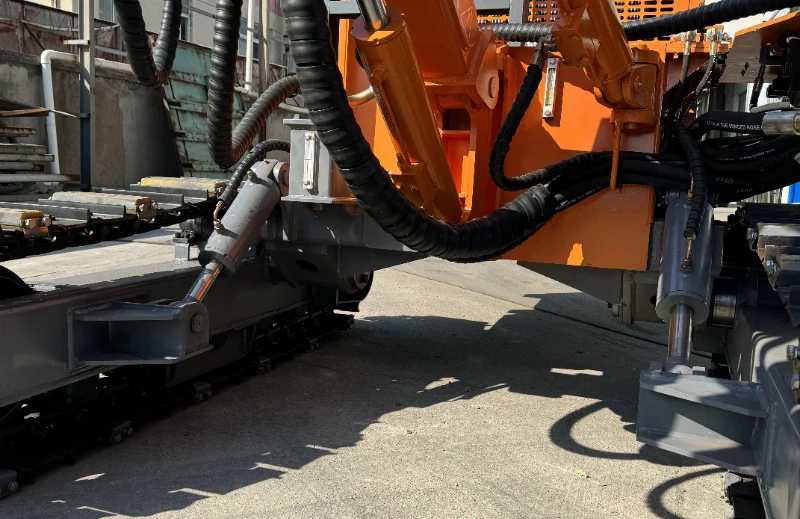

Mettre le cylindre à niveau

Cylindre de nivellement de chenille, adapté à diverses conditions de terrain pour améliorer la stabilité de l'ensemble de la machine.

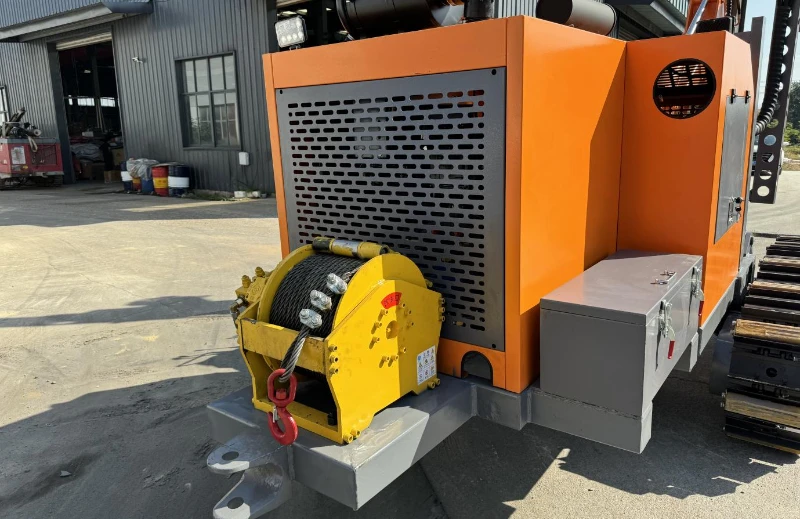

Treuil

Force de traction plus importante, garantissant la sécurité des travaux en pente.
