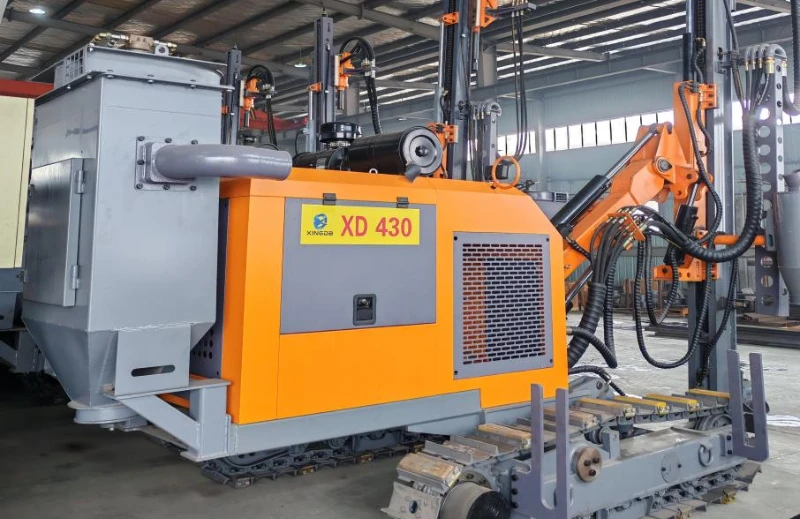

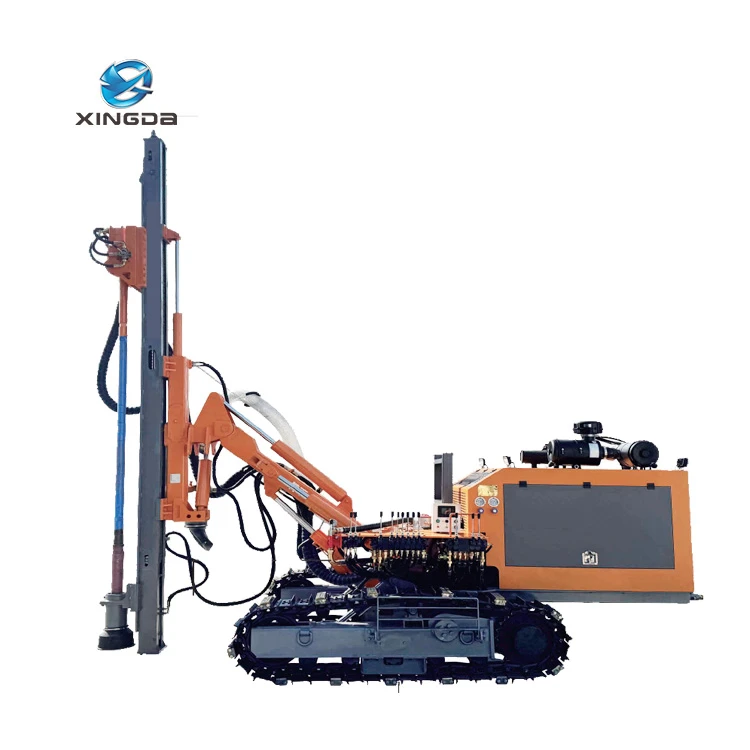

Plate-forme de forage DTH montée sur chenilles XD-430

La plate-forme de forage DTH montée sur chenilles de la série XD convient au forage de trous de dynamitage de moyenne profondeur dans des projets à ciel ouvert tels que les mines, les carrières, les chemins de fer, les transports, la conservation de l'eau, les matériaux de construction et l'armée, ainsi qu'aux opérations de forage de roche à haute efficacité. Il est également largement utilisé dans les opérations de support de boulons d’ancrage, d’excavation de canaux et de forage dans les projets d’égouts.

Moteur diesel	Yuchai YC4DK-100 73,5 kW
Profondeur du trou (m)	30
Diamètre du trou (mm)	110-180

Renseignez-vous maintenant Contactez-nous

Principales caractéristiques Principaux paramètres techniques Structure Les principaux composants sont décrits comme suit

Principales caractéristiques de la plate-forme de forage DTH montée sur chenilles XD-430

La série XD430 d'appareils de forage de fond à ciel ouvert sur chenilles se caractérise par des performances exceptionnelles, un fonctionnement flexible, des fonctions complètes et une plus grande adaptabilité, offrant un rapport coût-performance élevé. Ce produit peut être largement appliqué dans divers projets d'ingénierie tels que l'exploitation minière à ciel ouvert, l'excavation de fondations pour la construction, la conservation de l'eau, les centrales électriques, les transports et la construction de défense nationale pour les opérations de forage de roches. Il peut également être utilisé pour percer des trous d'ancrage, des trous de mesure de la pression géologique et des trous de drainage à des fins spéciales.

Principaux paramètres techniques

Modèle	XD-430
Moteur diesel	Yuchai YC4DK-100 73,5 kW
Profondeur du trou (m)	30
Diamètre du trou (mm)	110-180
Tailles des garnitures de forage (mm)	Φ76x3000
Marteau DTH	4"/5"
Couple de rotation (Max.)(N.m)	3500
Vitesse de rotation (tr/min)	0-100
Force d'alimentation (KN)	20
Force de levage (KN)	45
Type d'alimentation	Cylindre de chaîne
Vitesse de déplacement (Max.)(km/h)	3
Escalade （°）	30
Poids total (kg)	6050/6500

Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !

Structure

Les composants de la plate-forme de forage DTH montée sur chenilles XD-430 : 1. Châssis de chenille à moteur ambulant ; 2. Unité d'alimentation, 3. Ensemble de tête motrice, 4. Bras de perçage, 5. Console de commande, 6. Filtre à air, 7. Mise à niveau du cylindre, 8. Boîte à outils (8 pièces)

Les principaux composants sont décrits comme suit

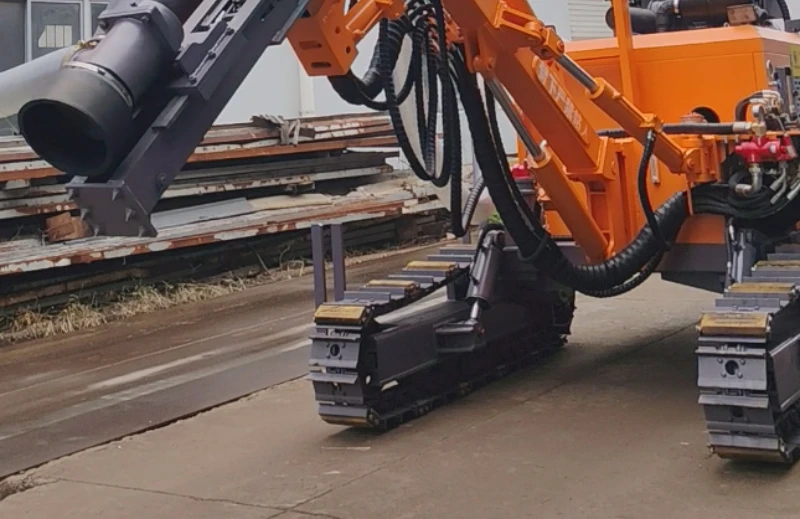

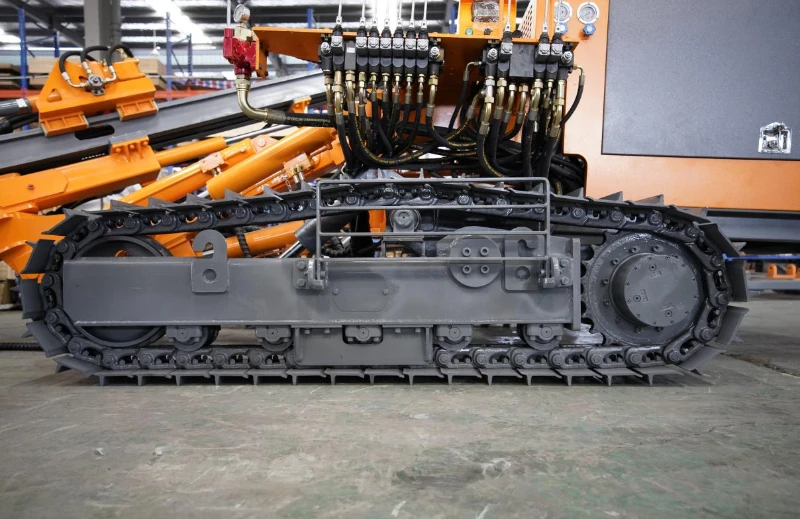

Châssis de chenille pour moteur de marche

Grâce à un moteur de marche technique, la capacité d'escalade est forte et le taux d'échec est faible.

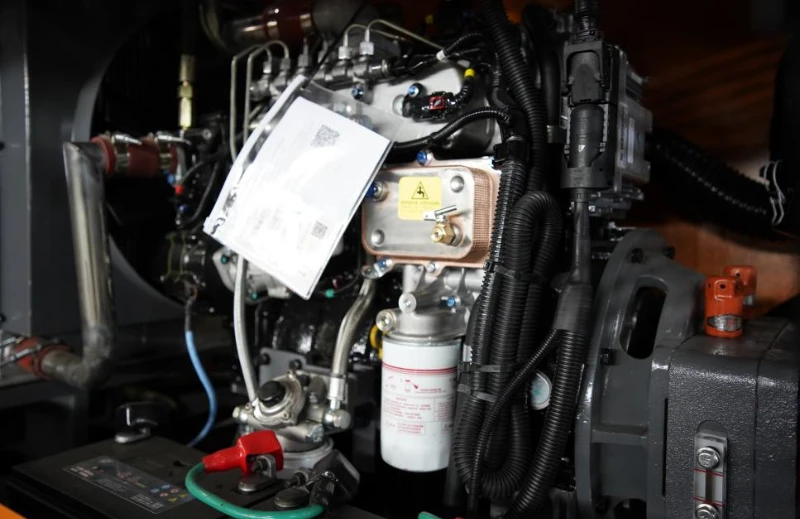

Unité de puissance

Afin de s'adapter aux différents environnements de travail et aux exigences des clients, diverses spécifications de moteurs diesel et de moteurs électriques sont utilisées pour répondre à diverses exigences conformément aux normes nationales d'émission.

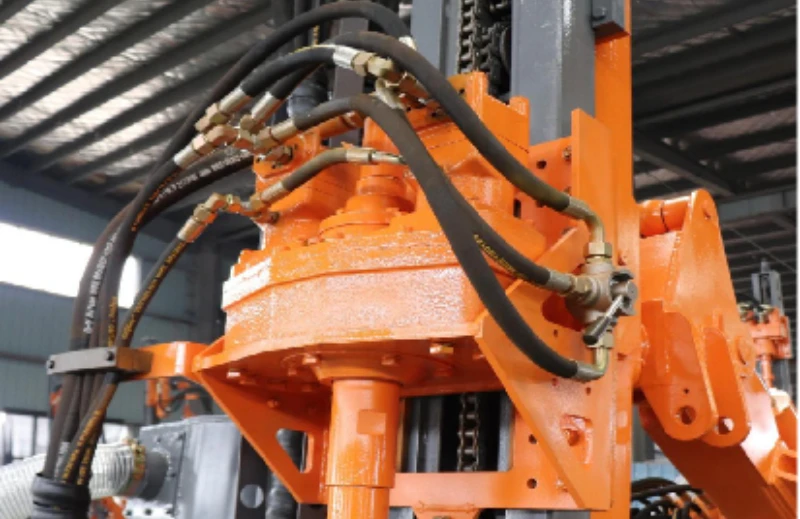

Tête de forage

Équipé d'un gyroscope à double moteur cycloïdal, avec un grand couple de rotation, des caractéristiques efficaces et durables.

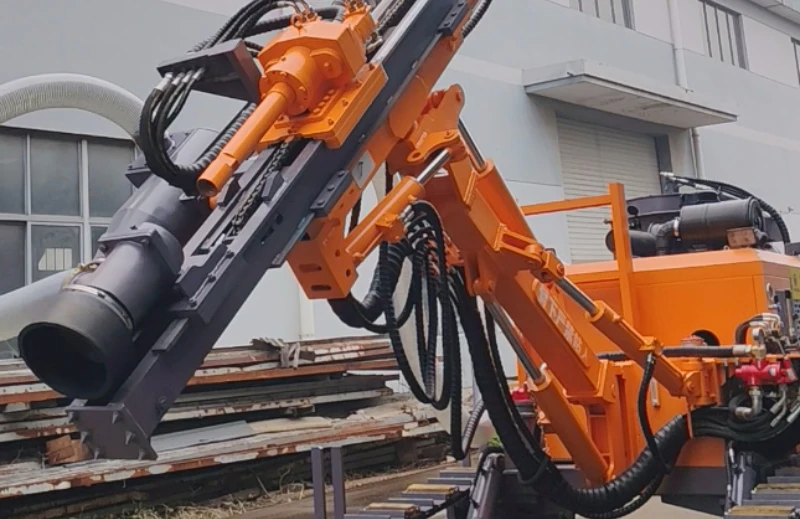

Bras de perçage

Le bras de forage a une nouvelle structure et un réglage pratique, ce qui améliore considérablement la plage d'opérations de forage.

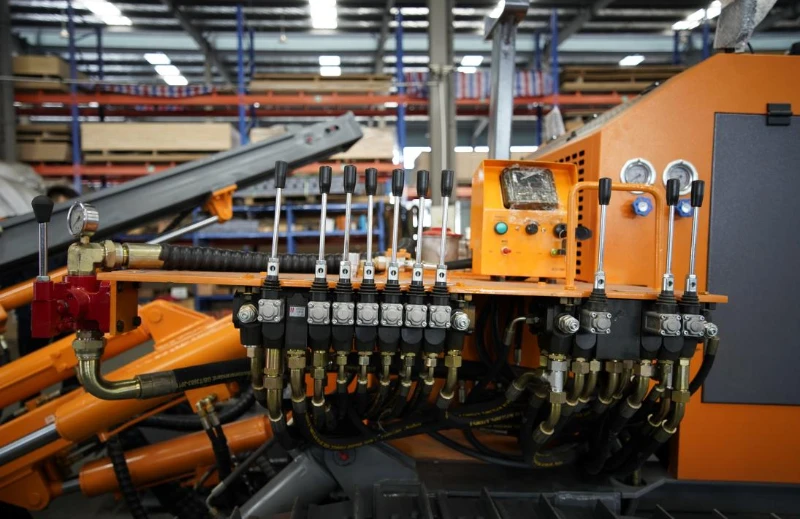

Console de contrôle

Le nouveau système hydraulique, à vitesse rapide et lente, peut raccourcir le temps de fonctionnement auxiliaire. Répondre aux exigences des différentes conditions de travail.

Filtre à air

L'utilisation d'un pré-filtre, d'un filtre à air à bain d'huile et d'un filtre à air à trois filtrations, pour le moteur diesel dans un environnement très poussiéreux, offre une garantie.

Mettre le cylindre à niveau

Cylindre de nivellement de chenille, adapté à diverses conditions de terrain pour améliorer la stabilité de l'ensemble de la machine.
