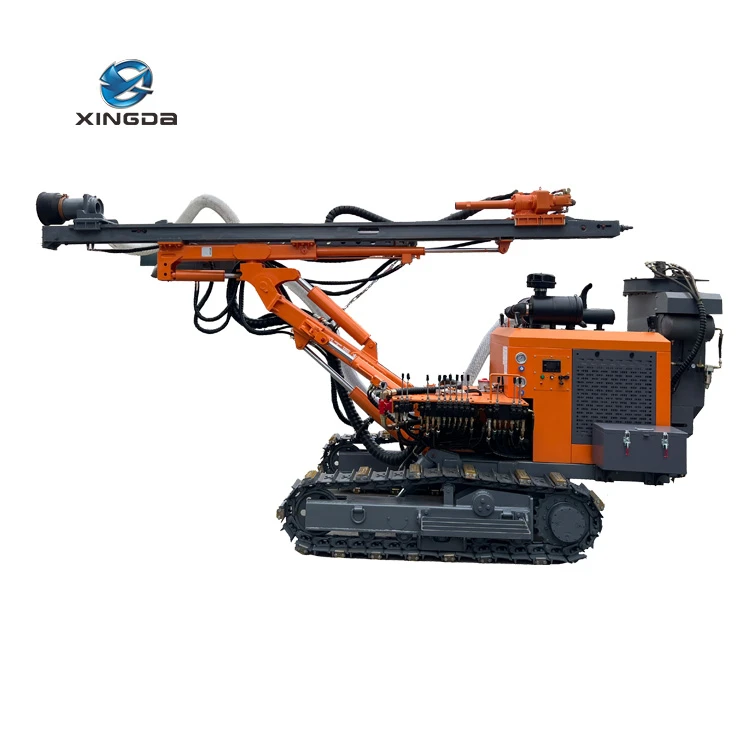

Plate-forme de forage DTH montée sur chenilles XD-420B

La plate-forme de forage DTH montée sur chenilles de la série XD convient au forage de trous de dynamitage de moyenne profondeur dans des projets à ciel ouvert tels que les mines, les carrières, les chemins de fer, les transports, la conservation de l'eau, les matériaux de construction et l'armée, ainsi qu'aux opérations de forage de roche à haute efficacité. Il est également largement utilisé dans les opérations de support de boulons d’ancrage, d’excavation de canaux et de forage dans les projets d’égouts.

Moteur diesel	Yuchai YCD4R22T-8 60KW
Diamètre du trou (mm)	90-130
Tailles des garnitures de forage (mm)	Φ76x3000

Renseignez-vous maintenant Contactez-nous

Principales caractéristiques Principaux paramètres techniques Structure Les principaux composants sont décrits comme suit

Principales caractéristiques de la plate-forme de forage DTH montée sur chenilles XD-420B

Ce modèle est équipé d'une tête rotative à double moteur et d'une vanne multicanal à vitesse variable. Le couple de rotation peut atteindre 1950 N.m, répondant aux exigences des tiges de forage de 76 mm et de 130 mm de diamètre. La vitesse de rotation maximale peut atteindre 150 tr/min, répondant aux besoins de certains clients en matière de forage à grande vitesse dans les couches de roches tendres. Dans le même temps, les modèles de la série 420B sont équipés en standard de chenilles techniques et de moteurs à pistons, ce qui rend la capacité d'escalade plus forte et la qualité plus stable et fiable. Ce modèle est le produit le plus entièrement configuré parmi les modèles similaires.

Cette série de foreuses est une foreuse submersible économique avec une configuration élevée et des fonctions complètes.

Principaux paramètres techniques

Modèle	XD-420B
Moteur diesel	Yuchai YCD4R22T-8 60KW
Diamètre du trou (mm)	90-130
Tailles des garnitures de forage (mm)	Φ76x3000
Marteau DTH	4"/3,5"
Couple de rotation (Max.)(N.m)	2200
Vitesse de rotation (tr/min)	0-150
Force d'alimentation (KN)	15
Force de levage (KN)	25
Type d'alimentation	Cylindre de chaîne
Vitesse de déplacement (Max.)(km/h)	2.5
Escalade （°）	25
Poids total (kg)	4500/4250
Dimensions de transport (LxlxH)(mm)	490021002200

Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !

Structure

Les composants de la plate-forme de forage DTH montée sur chenilles XD-420B : 1. Châssis de chenille à moteur ambulant ; 2. Unité d'alimentation, 3. Ensemble tête motrice, 4. Bras de perçage, 5. Console de commande, 6. Filtre à air, 7. Mise à niveau du cylindre, 8. Boîte à outils (8 pièces)

Les principaux composants sont décrits comme suit

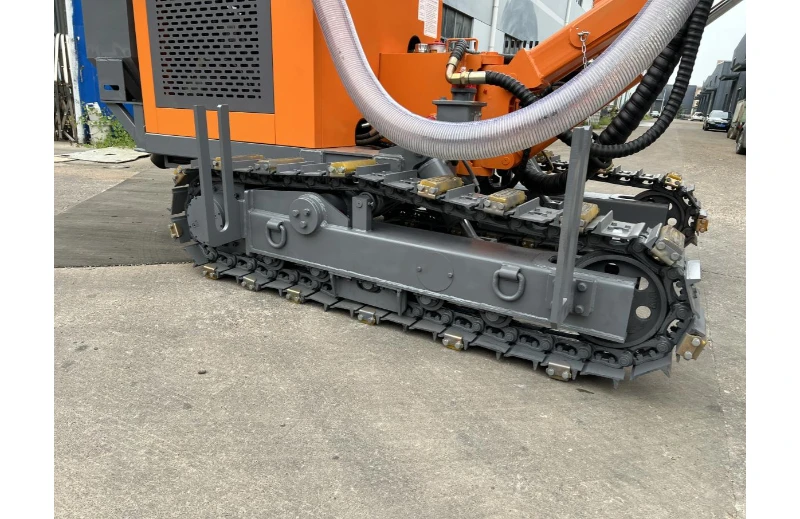

Châssis de chenille pour moteur de marche

Grâce à un moteur de marche technique, la capacité d'escalade est forte et le taux d'échec est faible.

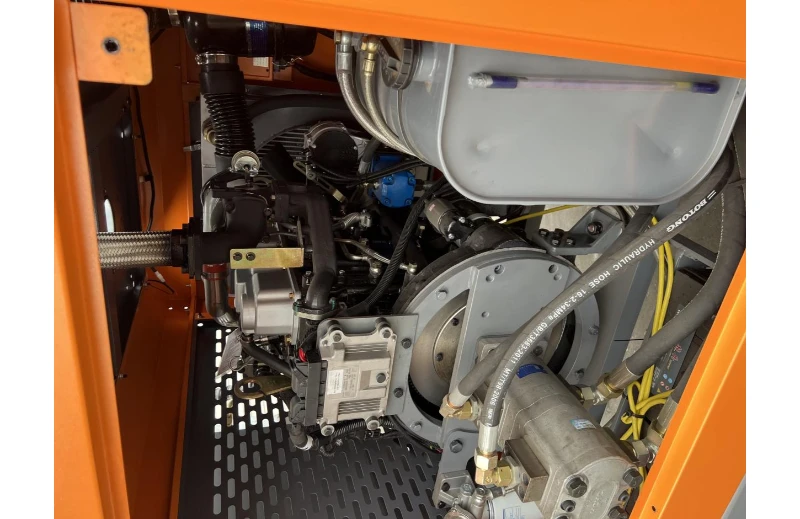

Unité de puissance

Afin de s'adapter aux différents environnements de travail et aux exigences des clients, diverses spécifications de moteurs diesel et de moteurs électriques sont utilisées pour répondre à diverses exigences conformément aux normes nationales d'émission.

Retirez le carter de transmission, connectez-le directement au moteur et le taux de défaillance est faible.

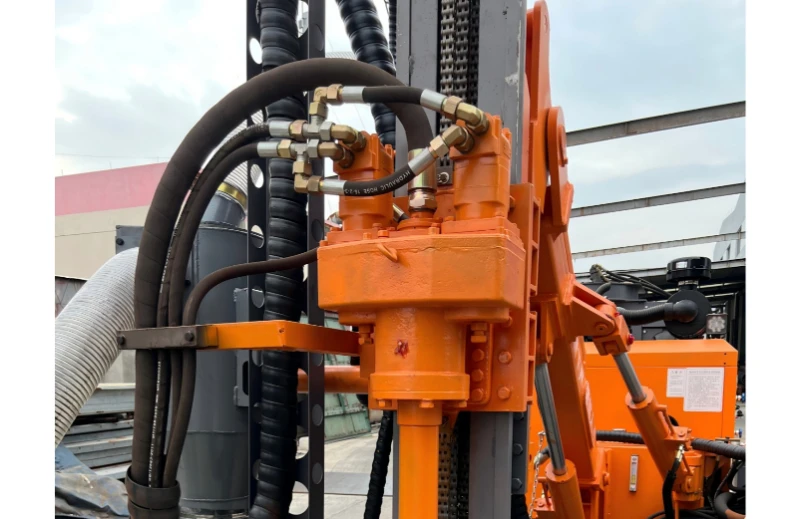

Tête de forage

Équipé d'un gyroscope à double moteur cycloïdal, avec un grand couple de rotation, des caractéristiques efficaces et durables.

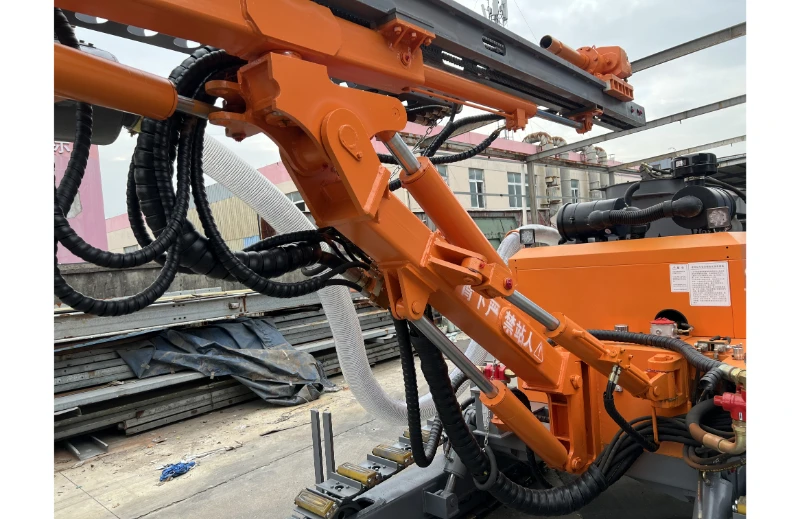

Bras de perçage

Le bras de forage a une nouvelle structure et un réglage pratique, ce qui améliore considérablement la plage d'opérations de forage et utilise le forage de trous horizontaux bas. Hauteur minimale du trou horizontal 300 mm.

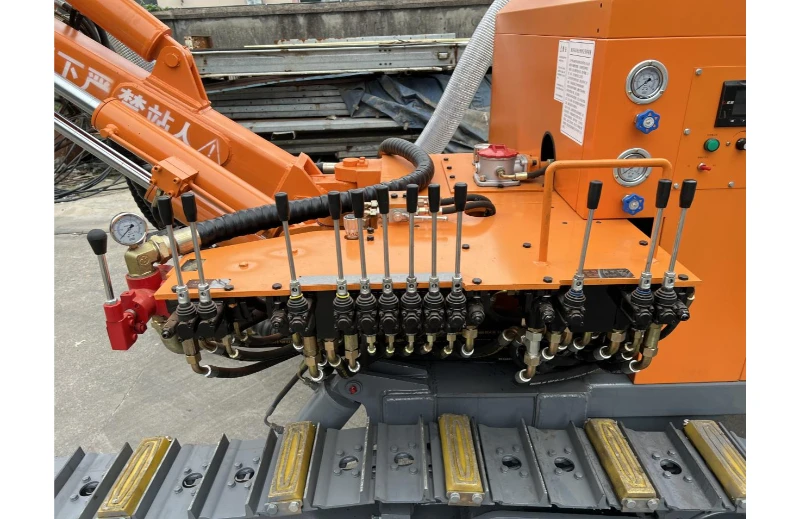

Console de contrôle

Le nouveau système hydraulique, à vitesse rapide et lente, peut raccourcir le temps de fonctionnement auxiliaire. Répondre aux exigences des différentes conditions de travail.

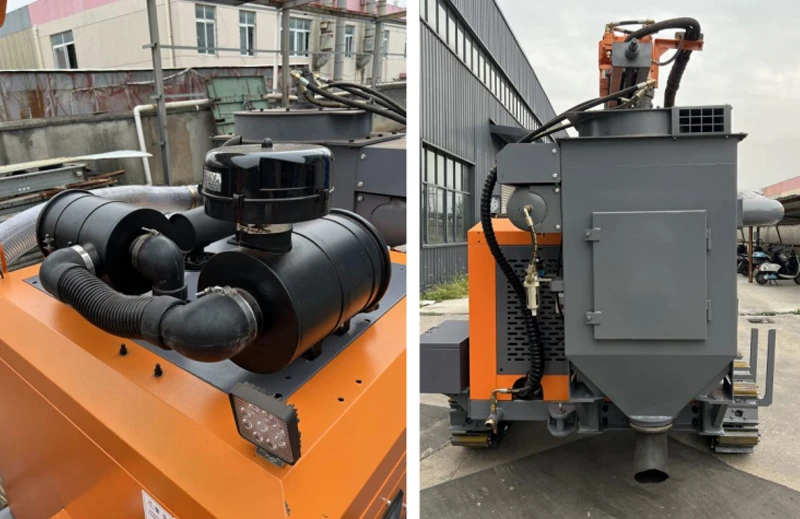

Filtre à air

L'utilisation d'un pré-filtre, d'un filtre à air à bain d'huile et d'un filtre à air à trois filtrations, pour le moteur diesel dans un environnement très poussiéreux, offre une garantie.

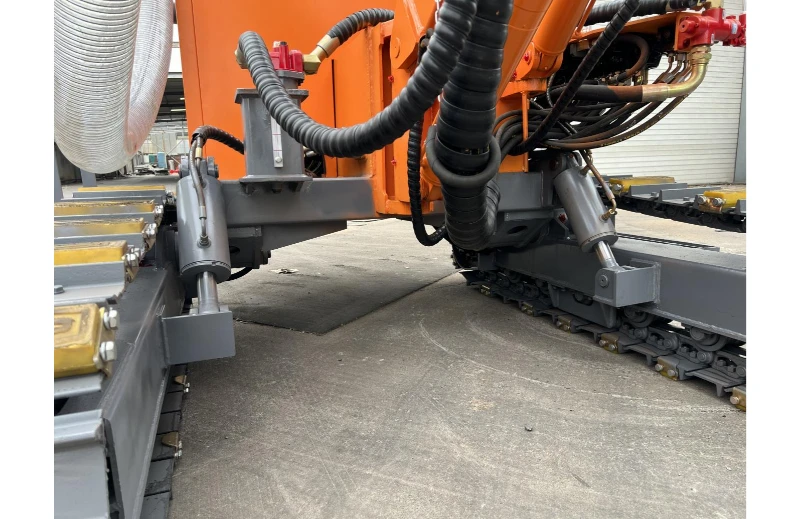

Mettre le cylindre à niveau

Cylindre de nivellement de chenille, adapté à diverses conditions de terrain pour améliorer la stabilité de l'ensemble de la machine.
