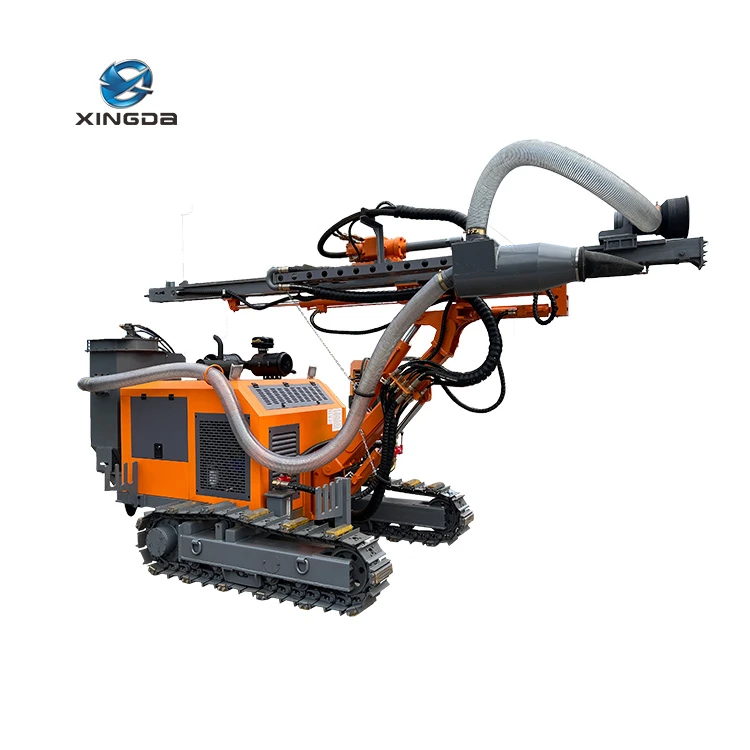

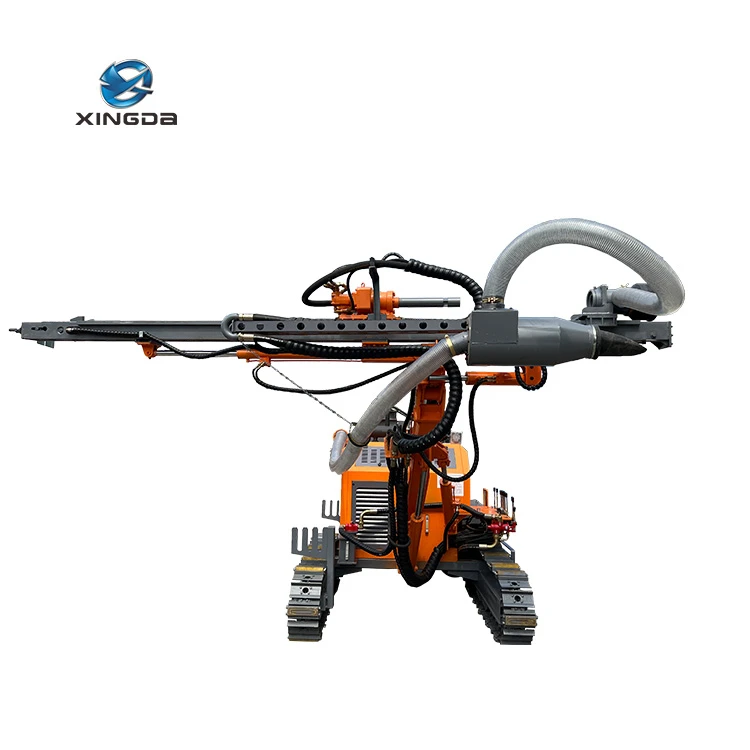

Plate-forme de forage DTH montée sur chenilles XD-416

La plate-forme de forage DTH montée sur chenilles de la série XD convient au forage de trous de dynamitage de moyenne profondeur dans des projets à ciel ouvert tels que les mines, les carrières, les chemins de fer, les transports, la conservation de l'eau, les matériaux de construction et l'armée, ainsi qu'aux opérations de forage de roche à haute efficacité. Il est également largement utilisé dans les opérations de support de boulons d’ancrage, d’excavation de canaux et de forage dans les projets d’égouts.

Diamètre du trou (mm)	90-127
Tailles des garnitures de forage (mm)	Φ64x3000
Marteau DTH	3,5"

Renseignez-vous maintenant Contactez-nous

Principales caractéristiques Principaux paramètres techniques Structure Les principaux composants sont décrits comme suit

Principales caractéristiques de la plate-forme de forage DTH montée sur chenilles XD-416

Ce produit présente d'excellentes performances, un fonctionnement flexible, des fonctions complètes, une plus grande adaptabilité et un coût-performance relativement élevé. Ce produit peut être largement appliqué aux opérations de forage de roches dans divers projets tels que l'exploitation minière à ciel ouvert, l'excavation de fondations, la conservation de l'eau, les centrales électriques, les transports et la construction de défense nationale. Il peut également être utilisé pour percer des trous dans la roche à des fins spéciales, tels que des trous d'ancrage, des trous de mesure de pression in situ et des trous de drainage.

Principaux paramètres techniques

Modèle	XD-416
Moteur diesel	Yuchai YC4DK80 58KW
Diamètre du trou (mm)	90-127
Tailles des garnitures de forage (mm)	Φ64x3000
Marteau DTH	3,5"
Couple de rotation (Max.)(N.m)	1950
Vitesse de rotation (tr/min)	0-150
Force d'alimentation (KN)	15
Force de levage (KN)	25
Type d'alimentation	Cylindre de chaîne
Vitesse de déplacement (Max.)(km/h)	2.5
Escalade （°）	25
Poids total (kg)	4500/4250
Dimensions de transport (LxLxH)(mm)	490020002200

Avancées dans la conception technologique, nous ne pouvons pas modifier l'avis effectif du produit, veuillez me pardonner !

Structure

Les composants de la plate-forme de forage DTH montée sur chenilles XD-416 : 1. Châssis de chenille à moteur ambulant ; 2. Unité d'alimentation, 3. Ensemble tête motrice, 4. Bras de perçage, 5. Console de commande, 6. Filtre à air (6 pièces)

Les principaux composants sont décrits comme suit

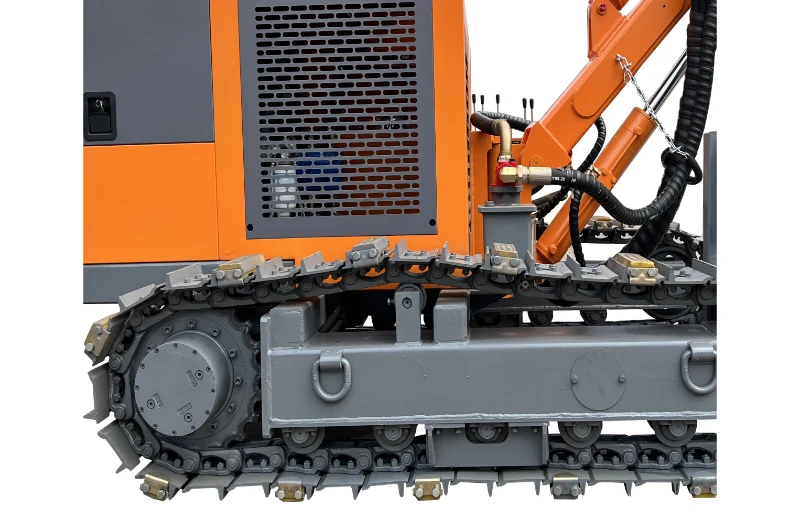

Châssis de chenille pour moteur de marche

Grâce à un moteur de marche technique, la capacité d'escalade est forte et le taux d'échec est faible.

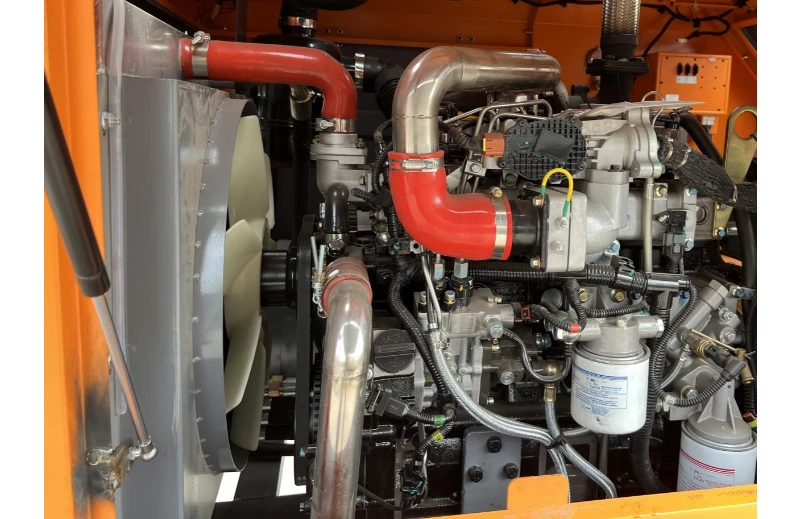

Unité de puissance

Afin de s'adapter aux différents environnements de travail et aux exigences des clients, diverses spécifications de moteurs diesel et de moteurs électriques sont utilisées pour répondre à diverses exigences conformément aux normes nationales d'émission.

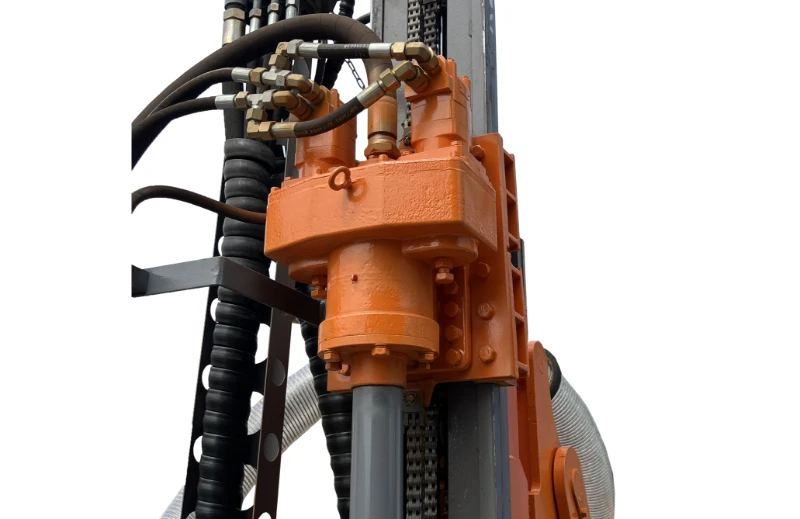

Tête de forage

Équipé d'un gyroscope à double moteur cycloïdal, avec un grand couple de rotation, des caractéristiques efficaces et durables.

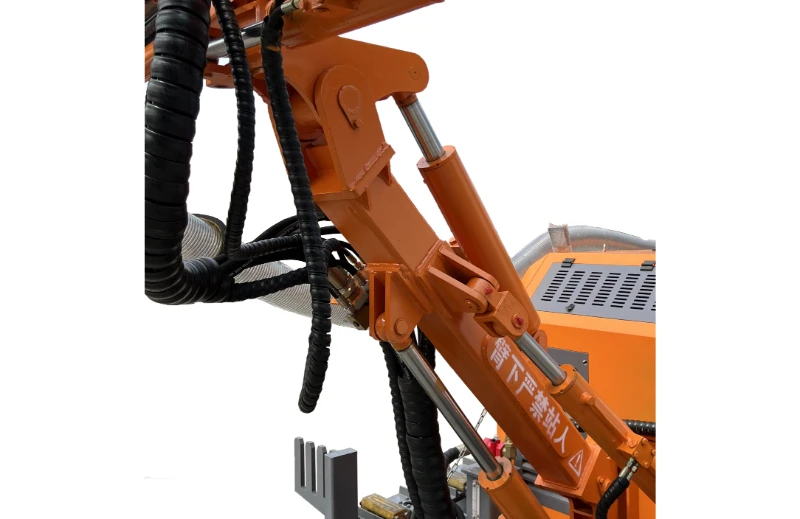

Bras de perçage

Le bras de forage a une nouvelle structure et un réglage pratique, ce qui améliore considérablement la plage d'opérations de forage.

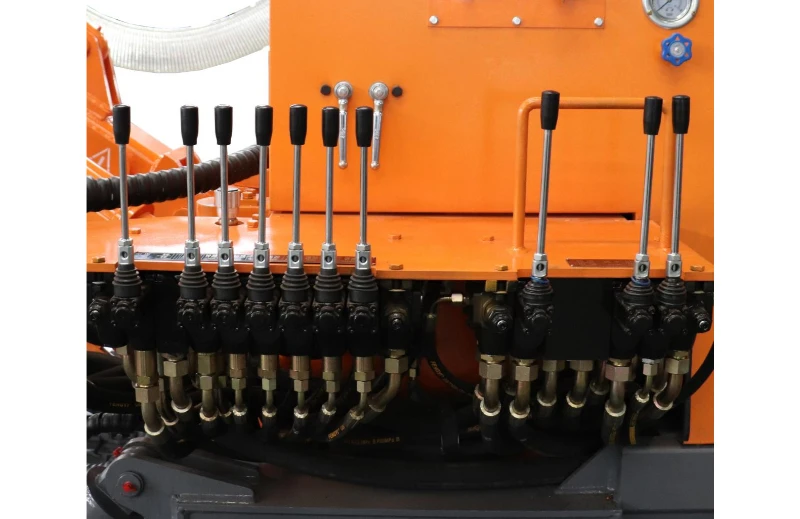

Console de contrôle

Le nouveau système hydraulique, à vitesse rapide et lente, peut raccourcir le temps de fonctionnement auxiliaire. Répondre aux exigences des différentes conditions de travail.

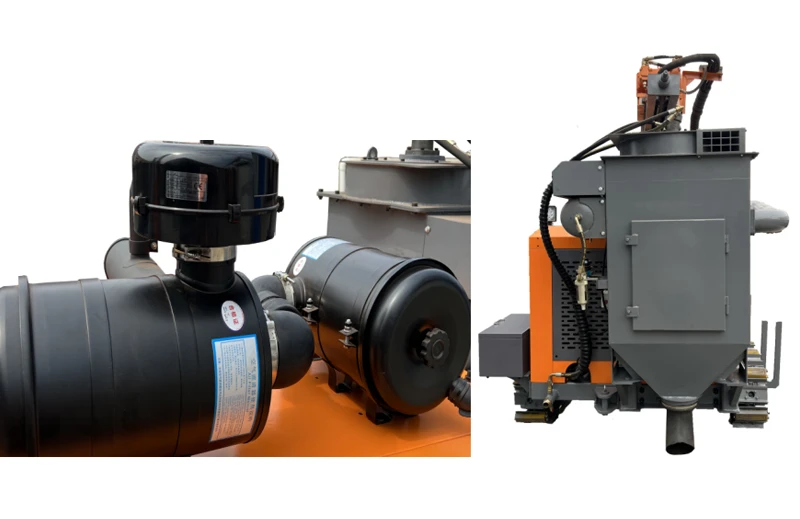

Filtre à air

L'utilisation d'un pré-filtre, d'un filtre à air de type bain d'huile, d'une filtration secondaire de filtre à air pour certaines machines à huile dans un environnement très poussiéreux afin de fournir une garantie.
