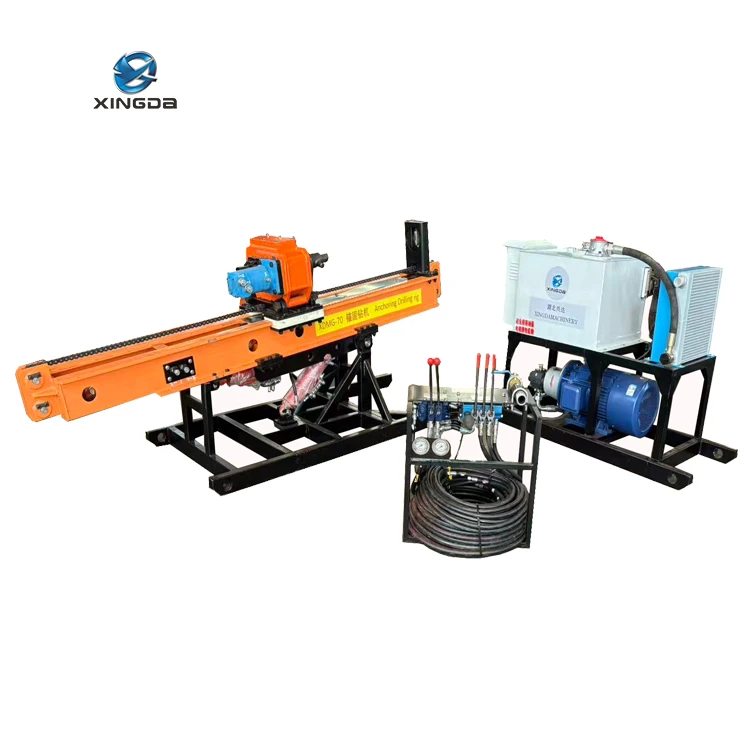

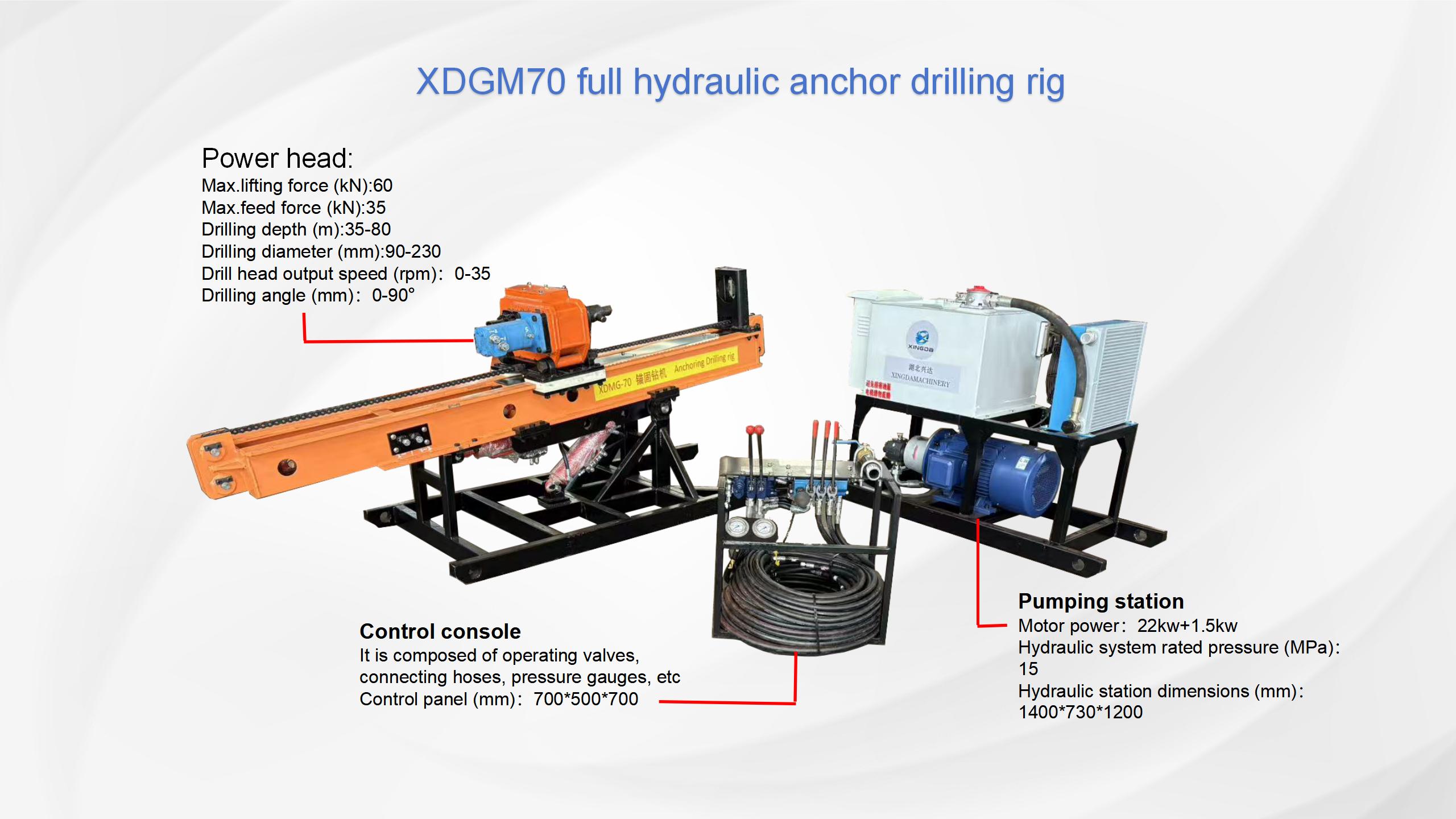

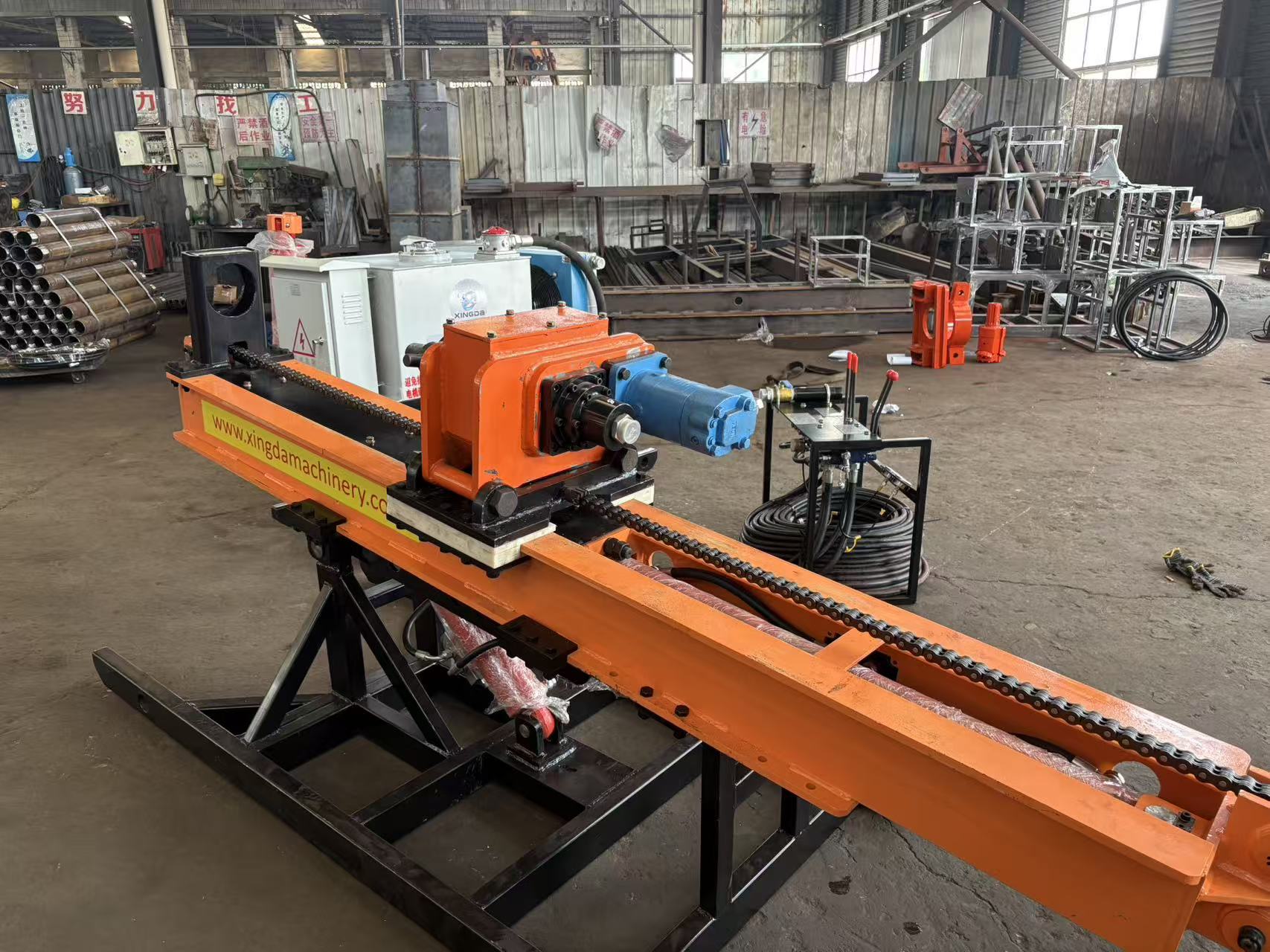

La plate-forme de forage technique d'ancrage XDMG-70 est l'une des plates-formes de construction technique semi-hydraulique, qui adopte une structure divisée, composée d'une tête motrice, d'une station de pompage, d'un mât, d'un cadre, etc. Connexion flexible entre les composants, pratique pour l'installation et le démontage, et pratique pour une disposition rapide sur le terrain en fonction de différents environnements de construction.
Le cadre est une pièce structurelle soudée en profilé d'acier, légère et de haute résistance. L'ensemble tour peut ajuster l'angle du mât grâce au mécanisme de câble de la tête motrice et la hauteur de forage d'un front de taille, la perceuse est équipée de deux tiges de support, la partie inférieure est reliée au cadre par l'intermédiaire de l'arbre de broche et la partie supérieure est fixée au mât.
Demande :
Il peut être appliqué aux chemins de fer, autoroutes, ponts, fondations de fondation, barrages et autres bâtiments industriels et civils pour le renforcement des fondations, l'isolation de l'eau et la prévention des fuites, le traitement des fondations souples et la gestion des catastrophes géologiques. La machine est entièrement fonctionnelle et peut réaliser diverses constructions de jet grouting, d'ancrage et de câbles d'ancrage.
Caractéristiques

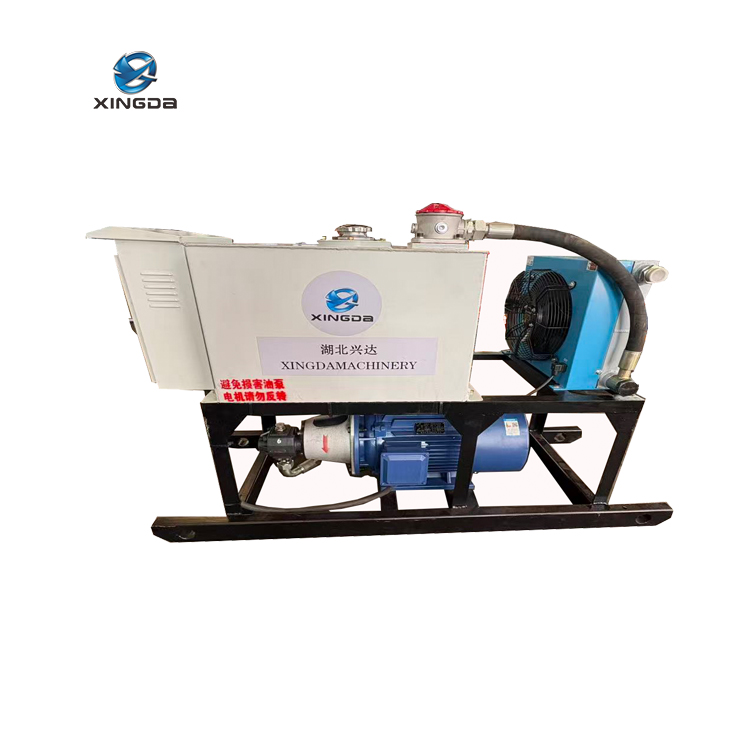

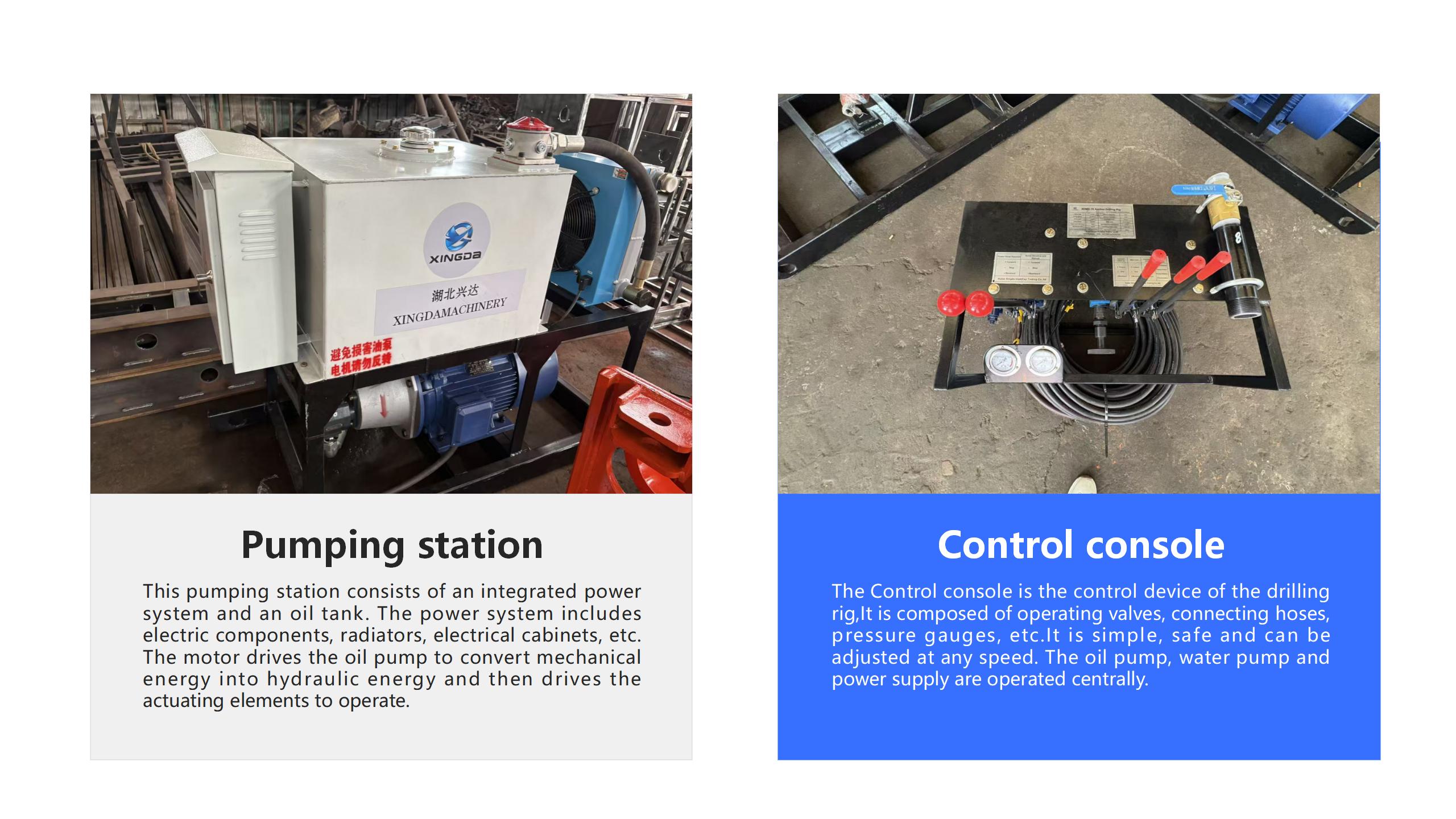

Cette station de pompage se compose d'un système électrique intégré et d'un réservoir de fioul. Le système électrique comprend des composants électriques, des radiateurs, des armoires électriques, etc. Le moteur entraîne la pompe à huile pour convertir l'énergie mécanique en énergie hydraulique, puis entraîne les éléments d'actionnement pour fonctionner.

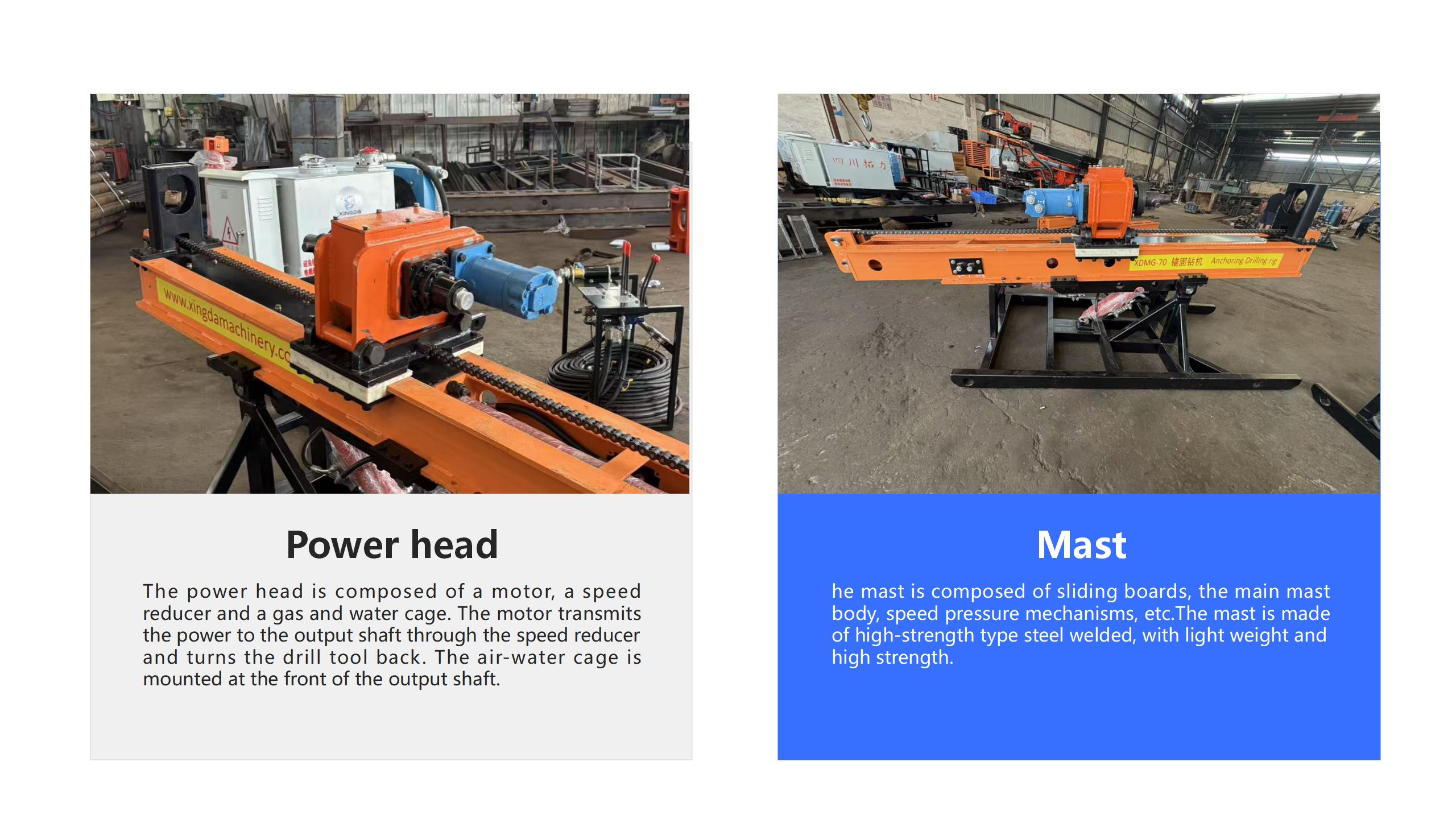

La tête motrice est composée d'un moteur, d'un réducteur de vitesse et d'une cage à gaz et à eau. Le moteur transmet la puissance à l'arbre de sortie via le réducteur de vitesse et fait reculer l'outil de forage. La cage air-eau est montée à l'avant de l'arbre de sortie.

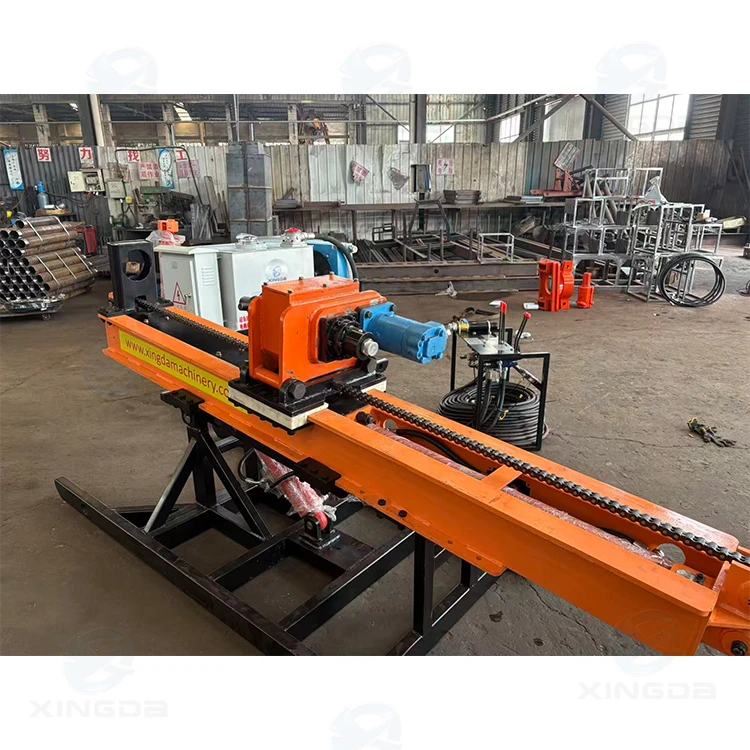

Le mât est composé de planches coulissantes, du corps du mât principal, de mécanismes de pression de vitesse, etc. La planche à roulettes relie le mât et la tête motrice et entraîne la tête motrice pour descendre vers les outils de forage d'entrée et de démarrage. Le mât est fabriqué en acier soudé à haute résistance, léger et de haute résistance. Le mécanisme de pression est entraîné par le cylindre déplaçant la planche à roulettes à travers le mécanisme de vitesse de la chaîne pour réaliser la pression et le démarrage de la tête motrice.

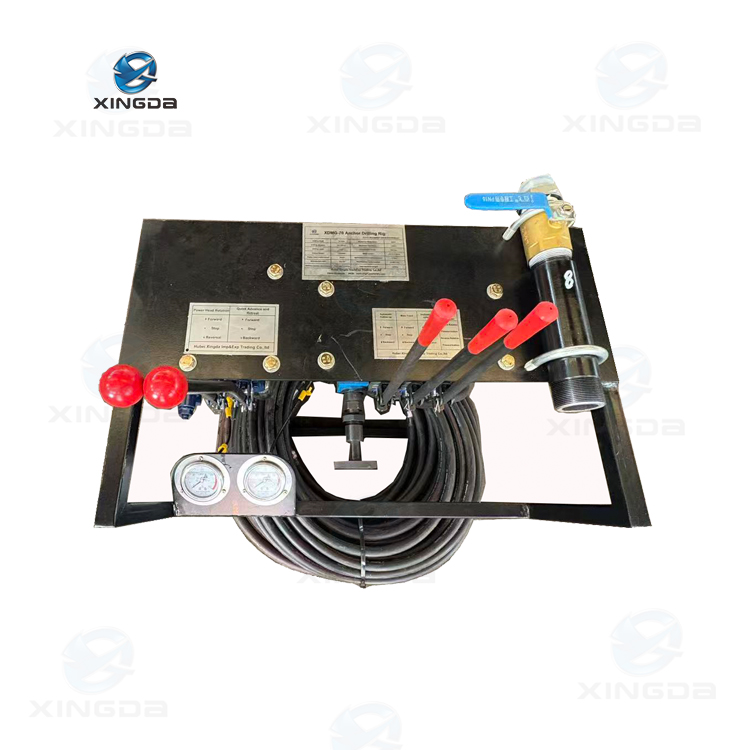

4、Console de contrôle
Le Console de contrôle est le dispositif de contrôle de l'appareil de forage. Il est composé de vannes de commande, de tuyaux de raccordement, de manomètres, etc. La vanne d'inversion contrôle l'alimentation de la tête motrice. Le manomètre sur la console indique la force d'alimentation de la tête motrice. Il dispose d'une fonction de liaison et peut être contrôlé de manière centralisée via la console de commande. C'est simple, sûr et peut être réglé à n'importe quelle vitesse. La pompe à huile, la pompe à eau et l'alimentation électrique sont commandées de manière centralisée.
Principaux paramètres techniques
| Modèle | XDMG-70 |
| 耗气量 Consommation de gaz(m³/min) |
9-12 |
| 钻孔直径 Diamètre de perçage (mm) |
90-230 |
| 配用冲击器 Impacteur équipé |
Série CIR, série DHD |
| 钻孔深度 Profondeur de forage (m) |
35-80 |
| 钻杆规格 Spécifications de la tige de forage (mm) |
φ76*1 500 φ89*1 500 |
| 动力头输出最大扭矩 Couple de sortie maximal de la tête de forage (Nm) |
4200 |
| 动力头最大行程 Course maximale de la tête motrice (mm) |
1800 |
| 动力头最大提升力 Force de levage maximale de la tête de forage (kN) |
60 |
| 动力头最大给进力 Force d'avance maximale de la tête de forage (kN) |
35 |
| 液压系统额定压力 Pression nominale du système hydraulique (MPa) |
15 |
| 电机功率 Puissance du moteur |
22kw+1,5kw |
| 钻机总质量 Poids brut de la foreuse (kg) |
1500 |
| 动力头输出转速 Vitesse de sortie de la tête de forage (tr/min) |
0-35 |
| 钻进角度 Angle de perçage (mm) |
0-90° |
| 辅助导轨行程 Course du rail auxiliaire (mm) |
400 |
| 运输尺寸 Dimensions de transport de la foreuse（mm） |
3000*1000*1200 |
| 外形尺寸 Dimensions verticales de la foreuse（mm） |
2200*1000*3000 |
| 液压站尺寸 Dimensions de la station hydraulique (mm) |
1400*730*1200 |
| 操作台尺寸 Panneau de commande (mm) |
700*500*700 |
| 破碎方法 Méthode de concassage |
Rotatif à percussion |

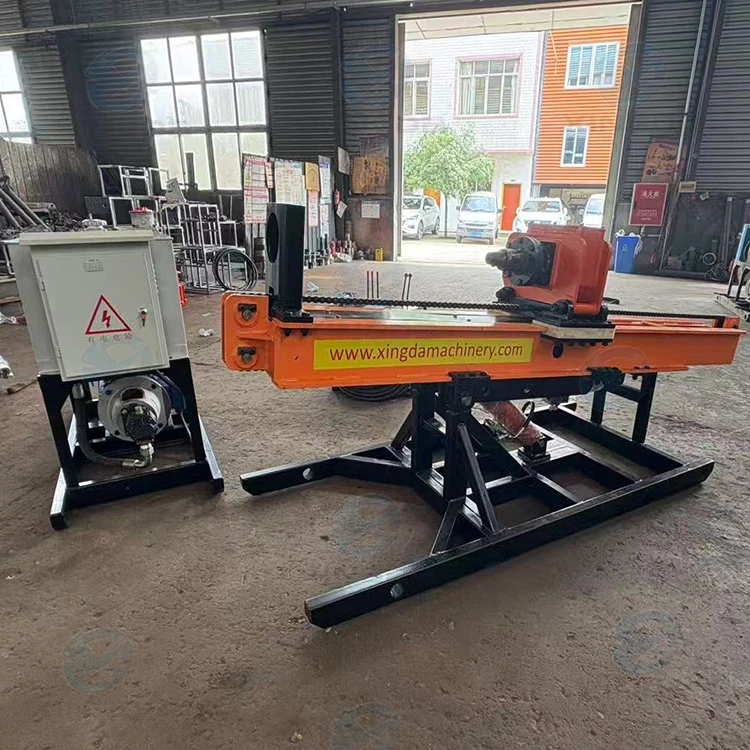

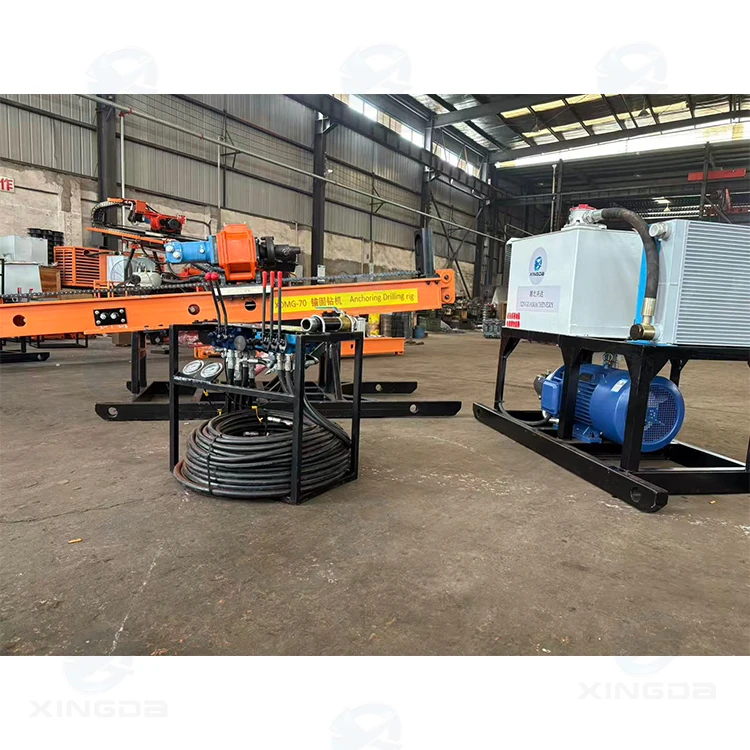

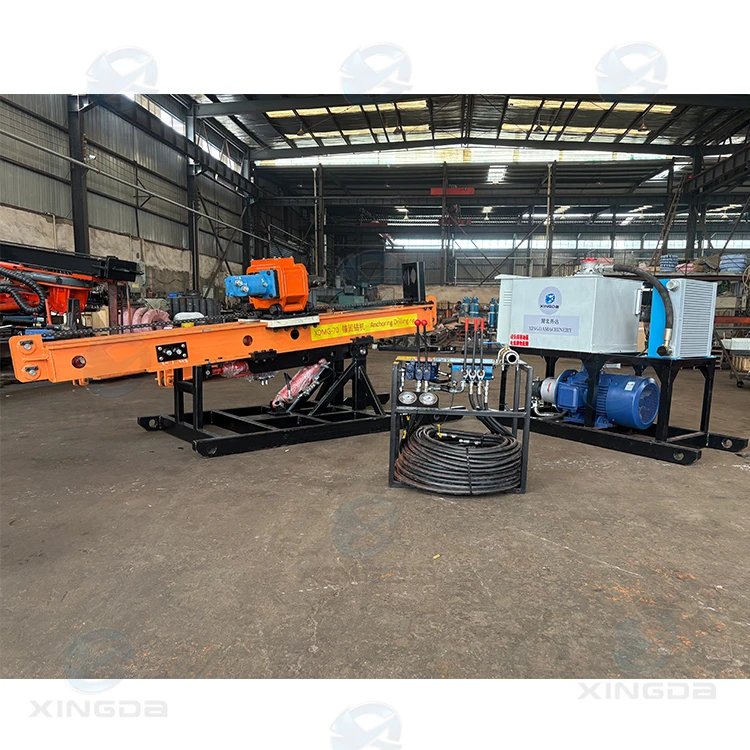

Détails structurels
