Forme de forage technique d'ancrage XDGM-40

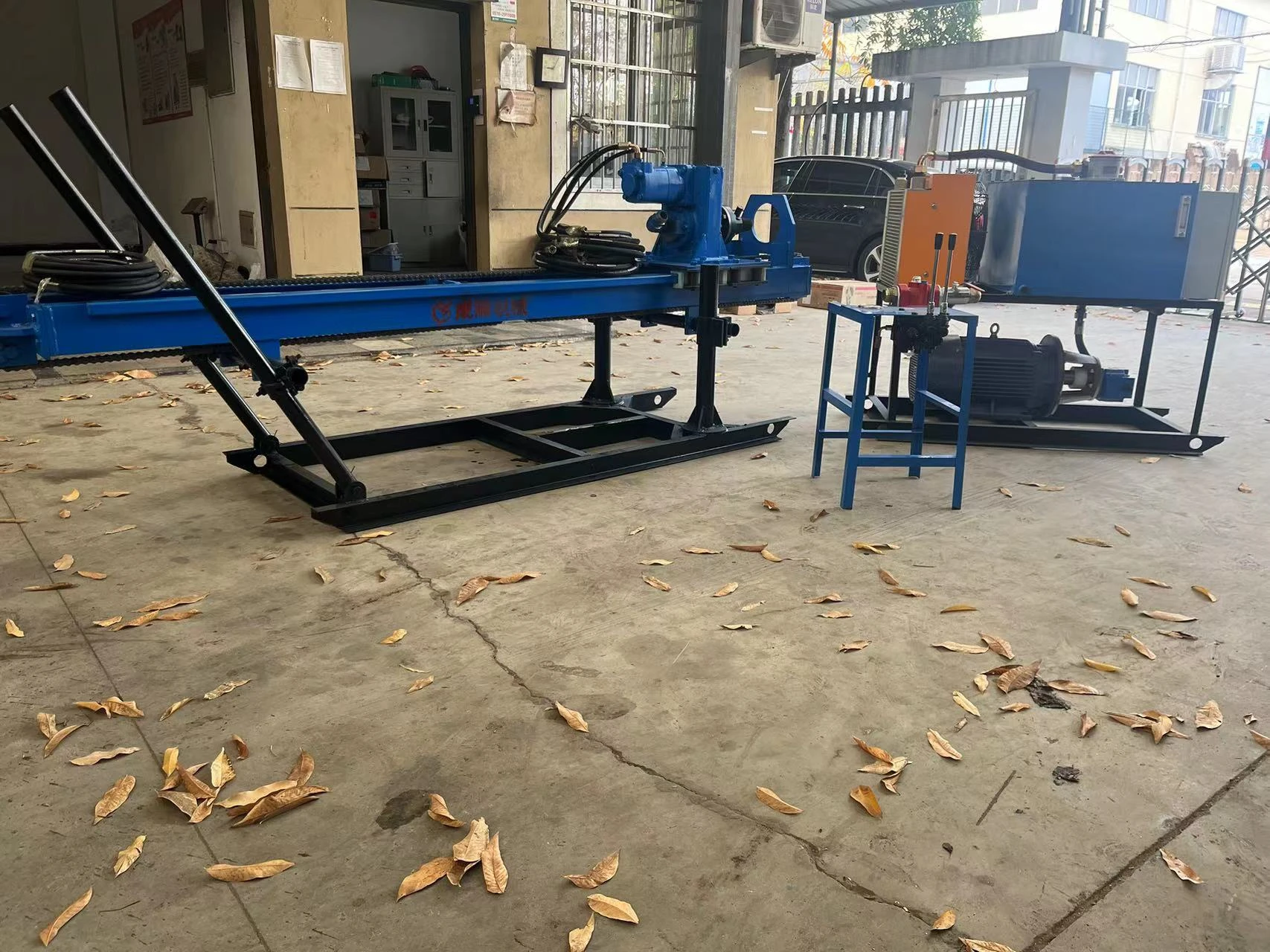

La plate-forme de forage technique d'ancrage XDMG40 est l'une des plates-formes de construction technique semi-hydraulique, qui adopte une structure divisée, composée d'une tête motrice, d'une station de pompage, d'un mât, d'un cadre, etc. Connexion flexible entre les composants, pratique pour l'installation et le démontage, et pratique pour une disposition rapide sur le terrain en fonction de différents environnements de construction.

Le cadre est une pièce structurelle soudée en profilé d'acier, légère et de haute résistance. L'ensemble tour peut ajuster l'angle du mât grâce au mécanisme de câble de la tête motrice et la hauteur de forage d'un front de taille, la perceuse est équipée de deux tiges de support, la partie inférieure est reliée au cadre par l'intermédiaire de l'arbre de broche et la partie supérieure est fixée au mât.

Renseignez-vous maintenant Contactez-nous

Caractéristiques Principaux paramètres techniques Détails structurels

Caractéristiques

XDGM-40

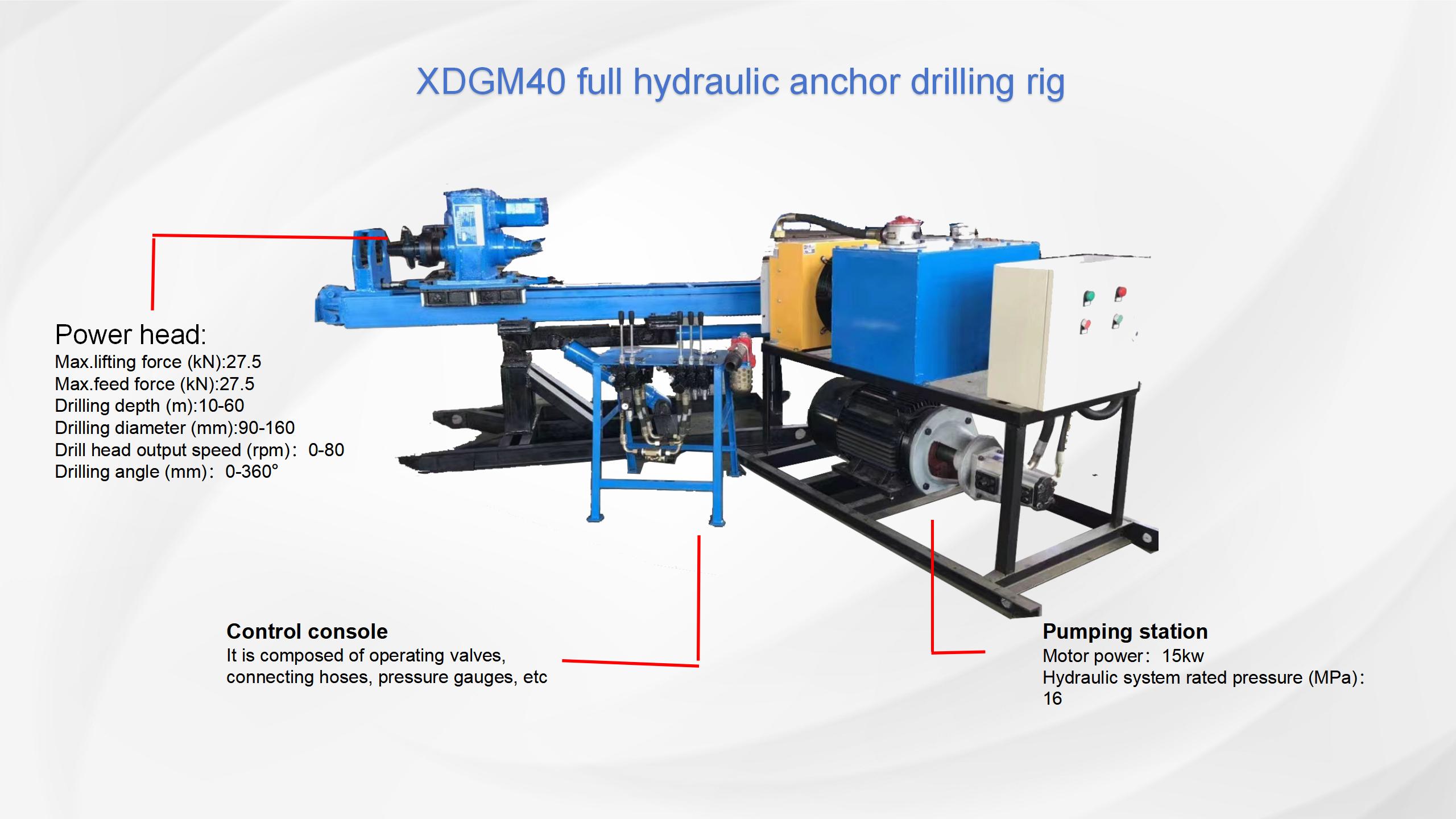

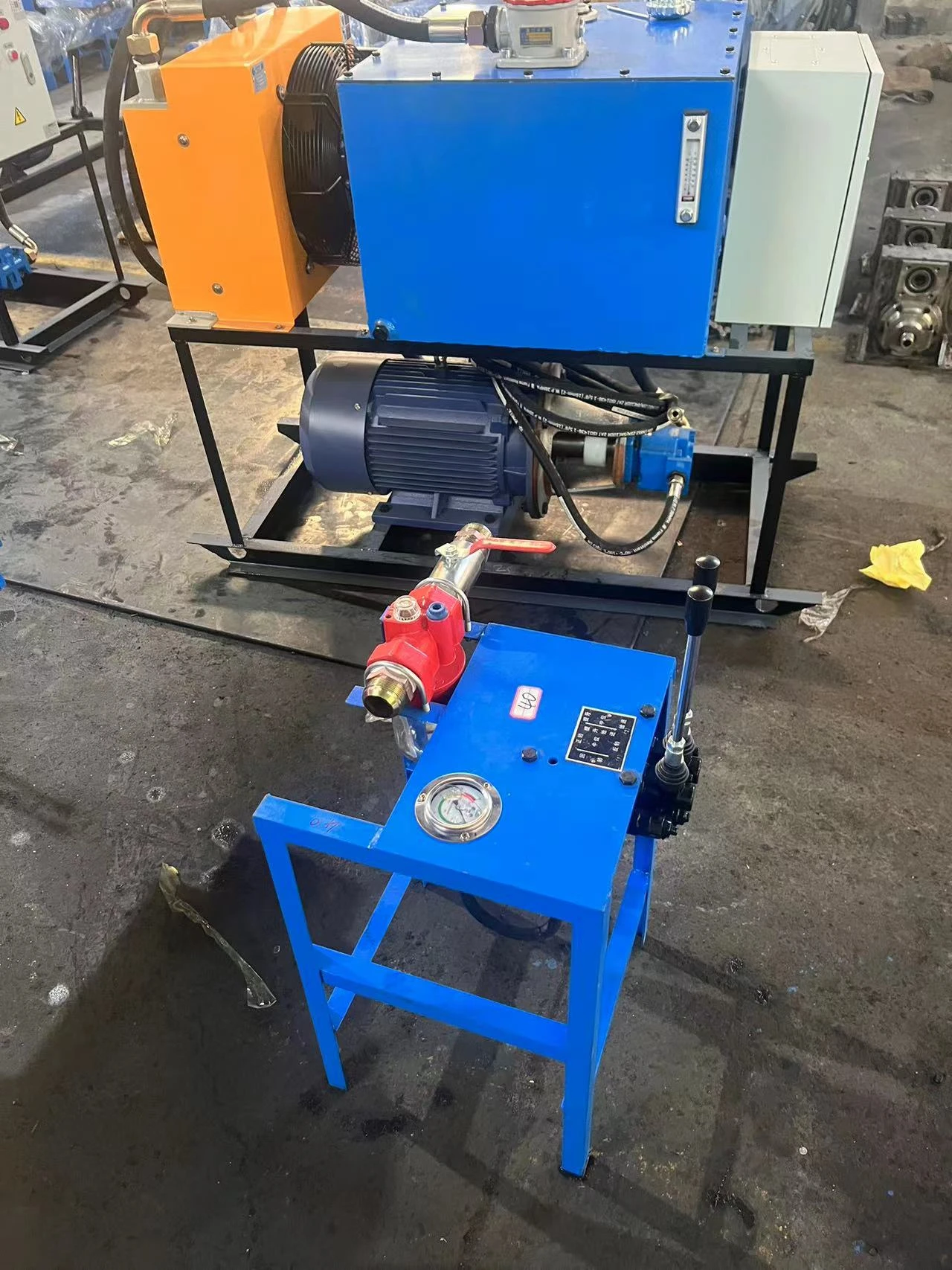

1. Station de pompage :
La station de pompage est composée d'un système électrique complet et d'une station d'exploitation. Le système d'alimentation se compose d'un moteur électrique, d'un dispositif de filtrage, d'un radiateur, d'une pompe à huile, etc. Le moteur entraîne la pompe à huile pour convertir l'énergie mécanique en énergie hydraulique et faire fonctionner l'élément d'exécution. La table d'opération est le dispositif de contrôle de l'appareil de forage, équipée d'une vanne d'inversion, d'un manomètre, d'une vanne de régulation de pression, d'un réservoir de carburant et d'une armoire électrique. La vanne d'inversion contrôle l'alimentation de la tête motrice. Le manomètre sur la console indique la force d'alimentation de la tête motrice.

2. Tête motrice
La tête motrice est composée d'un moteur, d'un réducteur de vitesse et d'une cage à gaz et à eau. Le moteur transmet la puissance à l'arbre de sortie via le réducteur de vitesse et fait reculer l'outil de forage. La cage air-eau est montée à l'avant de l'arbre de sortie.

3. Le mât
Mât hors de la planche à roulettes, corps du mât, mécanisme de pression de vitesse, etc. La planche à roulettes relie le mât et la tête motrice, et entraîne la tête motrice pour descendre vers les outils de forage d'entrée et de démarrage. Le mât est fabriqué en acier soudé à haute résistance, léger et de haute résistance. Le mécanisme de pression est entraîné par le cylindre déplaçant la planche à roulettes à travers le mécanisme de vitesse de la chaîne pour réaliser la pression et le démarrage de la tête motrice.

4. La crémaillère et la tige de support
Le cadre est une pièce structurelle soudée en profilé d'acier, légère et de haute résistance. L'ensemble tour peut ajuster l'angle du mât grâce au mécanisme de câble de la tête motrice et la hauteur de forage d'un front de taille, la perceuse est équipée de deux tiges de support, la partie inférieure est reliée au cadre par l'intermédiaire de l'arbre de broche et la partie supérieure est fixée au mât.

Principaux paramètres techniques

XDGM-40

Modèle	XDGM40	XDGM40 (électrique)
耗气量 Consommation d'air	9-12·/min	9-12·/min
钻孔直径 Diamètre du trou (mm)	90-160	90-150
配用冲击器 Marteau DTH	Série CIR, série DHD	Série CIR, série DHD
钻孔深度 Profondeur de forage	10-60m	10-60m
钻杆规格 Spécification des tiges de forage	761500,891500m	761500,801500mm
动力头输出最大扭矩 Couple maximal	3000N-m	1600N-m
动力头最大行程 Course maximale	1800m	1800m
动力头最大提升力 Force de levage	27,5KN	27,5KN
动力头最大给进力 Force d'alimentation	27,5KN	27,5KN
液压系统额定压力 Pression maximale	16mpa	16mpa
电机功率 Puissance	15KW	7,5 kW + 4 kW
钻机总质量 Poids	900KG	750KG
动力头输出转速 Vitesse de rotation	0-80 tr/min	50 tr/min
推进器翻转角度Angle de perçage	10°-360°	10°-90°

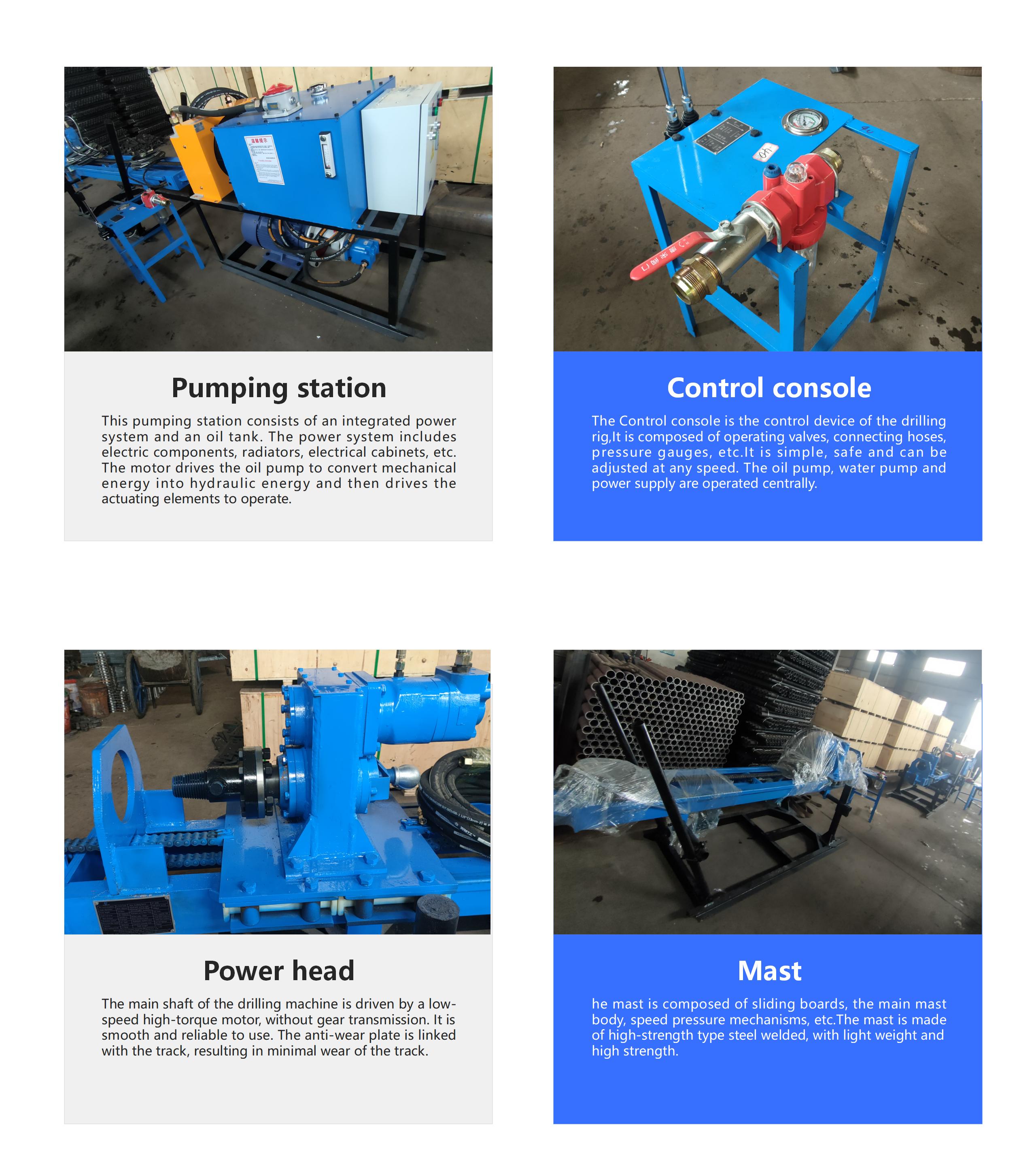

Détails structurels

XDGM-40
