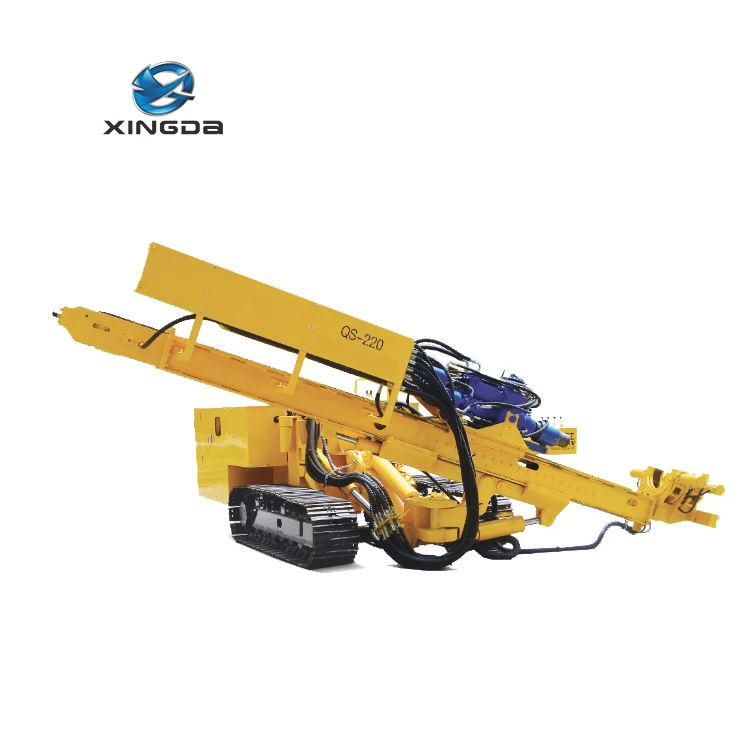

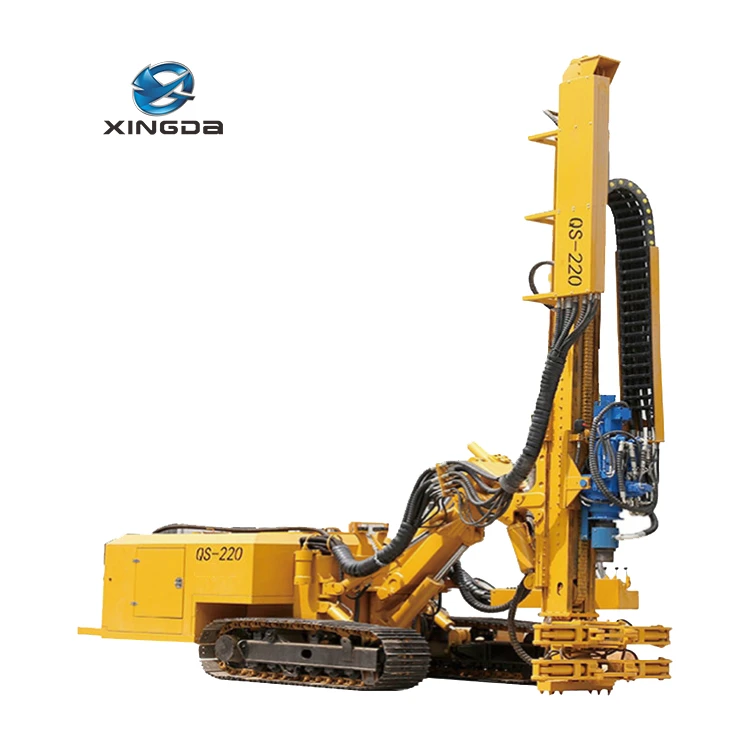

La foreuse hydraulique multifonctionnelle, en tant qu'équipement spécialisé pour la construction d'infrastructures, se caractérise par une faible consommation d'énergie, une efficacité élevée et une polyvalence. Avec une commande entièrement hydraulique, il offre un fonctionnement pratique et flexible. La plate-forme est dotée d'une liaison multi-joints, lui permettant de s'adapter à diverses exigences d'angle de construction. Cet équipement est très mobile, ce qui permet d'économiser du temps, des efforts et de réduire les tracas. La foreuse hydraulique multifonctionnelle est équipée d'une tête motrice à impact rotatif développée indépendamment et continuellement améliorée par notre société. Cette tête motrice intègre une rotation efficace et un impact à haute fréquence dans une structure unique, offrant des performances stables.
L'appareil de forage hydraulique multifonctionnel est largement utilisé dans divers projets d'ingénierie, notamment l'ancrage de tiges d'ancrage anti-flottantes, le renforcement des traitements de pentes d'autoroutes et de voies ferrées, le forage de micro-pieux, les puits d'assèchement, le support d'excavation profonde, le renforcement de la plate-forme de route, l'injection de métro, le support avancé de hangar de canalisations de tunnel, le renforcement de barrages d'ingénierie hydroélectrique et le traitement de prévention des infiltrations, les trous de drainage et les trous de dynamitage dans les mines et carrières.
Caractéristiques

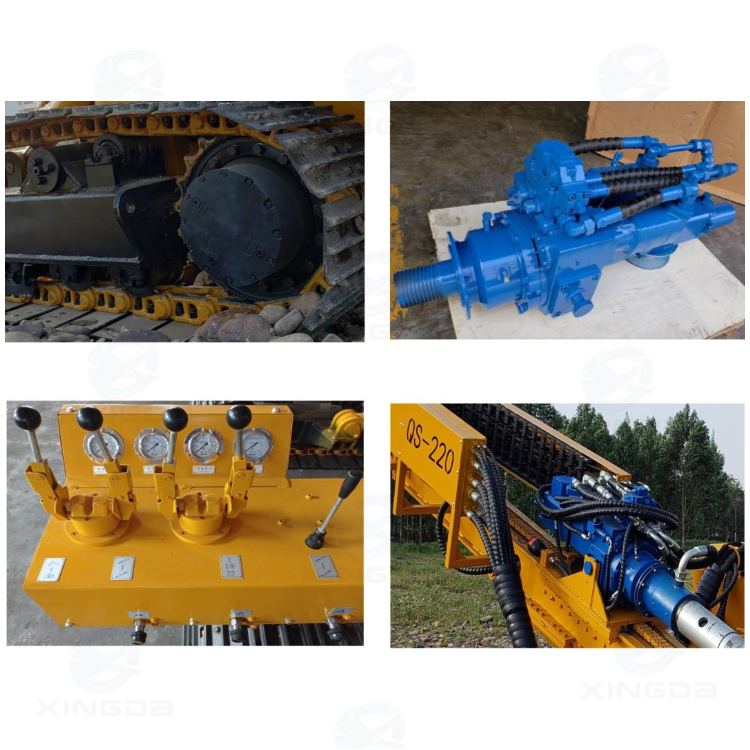

La tête motrice à impact rotatif combine parfaitement un moteur rotatif à couple élevé avec un impacteur hydraulique efficace. Pendant le forage, le boîtier de la tige de forage tourne et impacte simultanément, lui permettant de s'adapter à diverses formations complexes. Cela permet un forage rapide et la formation de trous dans des couches difficiles telles que les couches de gravier, fracturées et de remblai. De plus, la tête motrice à impact rotatif est dotée d'une fonction anti-impact. Lorsqu'un blocage se produit pendant le forage, le boîtier de la tige de forage peut être impacté à l'envers pour assurer une récupération en douceur du boîtier de la tige de forage. La tête motrice à impact rotatif est également conçue avec un mécanisme de compensation de filetage, ce qui réduit les difficultés opérationnelles lors du remplacement des tiges de forage et des boîtiers. Ce mécanisme protège les filetages des tiges de forage et des boîtiers, prolongeant ainsi efficacement leur durée de vie. De plus, cela évite les impacts graves sur le système hydraulique lors du remplacement des tiges de forage et des carters. Le système hydraulique de cette foreuse adopte un système variable de détection de charge, garantissant l'utilisation efficace du moteur et de la pompe hydraulique et améliorant la stabilité du système hydraulique. Avec ses performances puissantes, son couple élevé, sa force d'impact importante et son fonctionnement flexible, cet engin de forage démontre une excellente efficacité dans la construction.
Principaux paramètres techniques
| 名称Descriptif | 单位Unité | QS-220 | ||
| 电机 Moteur |
型号Modèle | 2-280S-4 | ||
| 额定功率Puissance nominale | kW | 90 | ||
| 发动机 Moteur |
发动机型号Modèle | ZH4100D | ||
| 发动机额定功率Puissance nominale | kW | 30 | ||
| 动力头 Rotatif tête (HB-500C) |
低速档 faible fonctionnement |
动力头最大扭矩Couple maximum | N.m | 15000 |
| 动力头转速Vitesse de rotation | tr/min | 45 | ||
| 高速档 fonctionnement rapide |
动力头最大扭矩Couple maximum | N.m | 7500 | |
| 动力头转速Vitesse de rotation | tr/min | 90 | ||
| 最高转速Vitesse maximale | tr/min | 125 | ||
| 冲击频率Fréquence d'impact | bpm | 18h00-24h00 | ||
| 冲击力Force d'impact | N.m | 750 | ||
| 液压系统 Hydraulique système |
主泵最大工作压力Pompe principale Poussée maximale du piston de traction | Mpa | 28 | |
| 主泵流量Pompe principale | L/min | 150+150 | ||
| 副泵流量Pompe auxiliaire | L/min | 20+16 | ||
| 液压油箱容积Capacité du réservoir d'huile hydraulique | L | 400 | ||
| 进给装置 Palan &Flux système |
进给型式Type d'alimentation | 油缸+链条Vérin hydraulique+chaîne | ||
| 进给行程Course d'avance | mm | 4000 | ||
| 最大起拔速度Vitesse de traction maximale du palan | m/min | 29 | ||
| 最大进给速度Vitesse d'avance maximale | m/min | 58 | ||
| 给进/拔力Force de poussée/soulèvement | kN | 55/100 | ||
| 卷扬 Treuil |
最大提升力Tirage de ligne (1ère couche) | kN | 10 | |
| 最大单绳速度Vitesse maximale du câble | m/min | 30 | ||
| 钢丝绳直径Diamètre de la corde | mm | 12 | ||
| 卷筒容绳量Capacité de la corde | m | 40 | ||
| 底盘 Train de roulement |
最大行走速度Vitesse de déplacement | km/h | 3 | |
| 最大爬坡度Pente max. escaladable de l'ensemble de l'unité | ° | 26,5 | ||
| 履带板宽度Largeur des patins | mm | 450 | ||
| 履带外宽Sur toute la largeur | mm | 2150 | ||
| 履带总长Longueur totale | mm | 2270 | ||
| 平均接地比压Pression moyenne au sol | kPa | 65 | ||
| 夹具 Pinces |
夹持范围Taille nominale | mm | 60-300 | |
| 夹持力Force de serrage maximale | kN | 300 | ||
| 卸扣扭矩Couple de rupture maximal | kN·m | 45 | ||
| 施工参数 Construction paramètres |
最高平行高度Hauteur parallèle maximale | mm | 3500 | |
| 最大钻孔口径Diamètre maximum du trou de forage | mm | 250 | ||
| 最大钻孔深度Profondeur de perçage max. | m | 80 | ||
| 卸运输状态钻机尺寸(长*宽*高)Dimension en état de transport (LxlxH) | mm | 6800*2200*2600 | ||
| 整机重量(标配)Poids de l'unité globale (configuration standard) | Kilogrammes | 10000 | ||
Cas de construction
